Заклепка ОСТ 1 34100-80 с потайной головкой

Характеристики
Аналог: 3549А
Материал: Алюминий Д18
Покрытие: Ан.Окс.нхр
Размеры: Диаметр от 2,6 до 6 мм
  • Код товара: ОСТ 1 34100-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

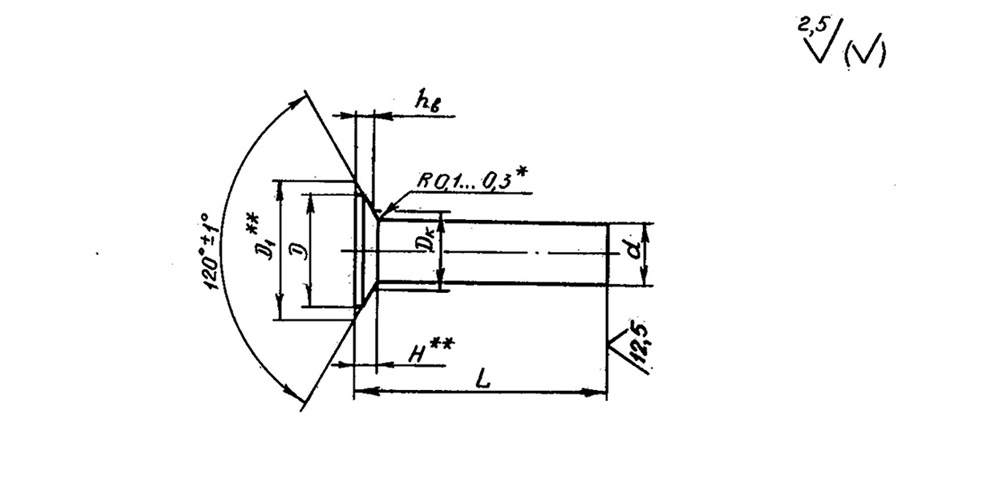

Заклепки с потайной головкой 120º 3549А ОСТ 1 34100-80

Таблица 1

d

D

min

 D1 H
Номин.

Пред.

откл.
2,6 +0,10 5,2 6,06 1,0
3,0 5,9 6,87 1,1
3,5 6,7 7,65 1,2
4,0 7,6 8,50 1,3
5,0 9,3 10,19 1,5
6,0 +0,15 11,3 12,23 1,8



Таблица 2

L d
Номин. Пред. откл. 2,6 3 3,5 4 5 6

Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг
4 ±0,2   0,083   -   -   -   -   -
5 0,098 0,133 - - - -
6 0,113 0,153 0,208 0,275 - -
7 0,128 0,173 0,236 0,311 - -
8 0,143 0,193 0,264 0,347 0,548 -
9 0,158 0,213 0,291 0,382 0,604 -
10 0,173 0,233 0,318 0,418 0,660 0,99
11 ±0,3 0,188 0,254 0,346 0,454 0,716 1,07
12 0,203 0,274 0,373 0,490 0,772 1,16
13 0,218 0,294 0,400 0,526 0,828 1,24
14 0,234 0,314 0,428 0,561 0,884 1,32
15 0,249 0,334 0,456 0,597 0,940 1,40
16 0,264 0,354 0,484 0,633 0,996 1,48
17 0,279 0,374 0,512 0,669 1,052 1,56
18 0,294 0,394 0,539 0,705 1,108 1,64
19 0,309 0,415 0,566 0,740 1,164 1,72
20 0,324 0,435 0,593 0,776 1,220 1,80
22 - 0,475 0,648 0,848 1,331 1,96
24 - 0,515 0,703 0,920 1,443 2,12
26 - - 0,757 0,991 1,555 2,28
28 - - 0,812 1,063 1,667 2,44
30 - - - 1,135 1,779 2,61
32 ±0,4 - - - 1,206 1,890 2,77
34 - - - - 2,002 2,93
36 - - - - 2,114 3,09
38 - - - - 2,226 3,25
40 - - - - 2,338 3,41



Пример наименования и обозначения заклепки с потайной головкой 120º диаметром d=4мм и длиной L=12мм, из алюминиевого сплава Д18, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34100-80

То же, из стали 10, цинкованной:

Заклепка 4-12-Ц-ОСТ 1 34096-80

То же, из стали 12Х18Н9Т, без покрытия:

Заклепка 4-12-Бп-ОСТ 1 34097-80

То же, из алюминиевого сплава В65, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34098-80

То же, из алюминиевого сплава АМг5П, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34099-80

То же, из алюминиевого сплава Д19П, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34101-80
