Заклепка ОСТ 1 34087-80 с потайной головкой

Характеристики
Аналог: 3531А
Материал: Алюминий В65
Покрытие: Ан.Окс.нхр
Размеры: Диаметр от 2,6 до 10 мм
  • 9.36 руб.
  • Код товара: ОСТ 1 34087-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

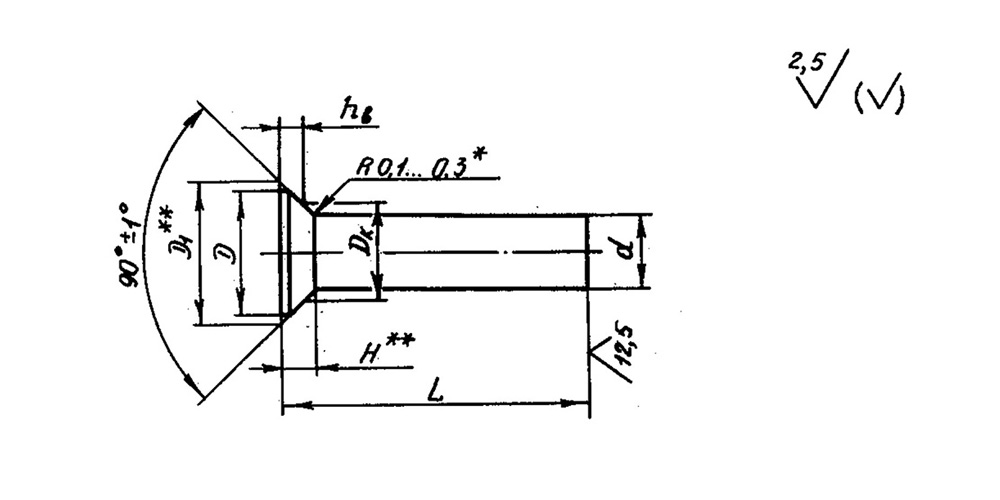

Заклепки с потайной головкой 90º 3531А ОСТ 1 34087-80

Таблица 1

d

D

min

 D1 H
Номин.

Номин.

откл.
1,0 +0,10 1,8 2,2 0,6
1,4 2,6 3,0 0,8
1,6 2,8 3,2
2,0 3,8 4,2 1,1
2,6 4,5 5,0 1,2
3,0 5,1 5,6 1,3
3,5 6,0 6,5 1,5
4,0 6,9 7,4 1,7
5,0 8,7 9,2 2,1
6,0 +0,15 10,3 11,0 2,5
7,0 12,0 12,8 2,9
8,0 13,7 14,6 3,3
10,0 17,0 18,2 4,1



Таблица 2

L d
Номин. Пред. откл. 1 1,4 1,6 2 2,6 3 3,5
Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг
2 ±0,2   0,006   0,013   -   -   -   -   -
3 0,008 0,018 0,022 0,048 - - -
4 0,010 0,022 0,027 0,057 0,079 - -
5 0,013 0,027 0,033 0,066 0,094 0,125 -
6 0,015 0,031 0,039 0,074 0,109 0,145 0,203
7 0,017 0,036 0,045 0,084 0,124 0,165 0,230
8 0,019 0,040 0,050 0,092 0,139 0,185 0,257
9 0,022 0,045 0,056 0,101 0,154 0,205 0,284
10 0,024 0,049 0,062 0,110 0,169 0,225 0,311
11 ±0,3 - 0,054 0,067 0,119 0,184 0,246 0,338
12 - 0,058 0,073 0,128 0,199 0,266 0,365
13 - - 0,078 0,137 0,214 0,286 0,392
14 - - 0,084 0,146 0,229 0,306 0,429
15 - - 0,089 0,155 0,245 0,326 0,456
16 - - - 0,164 0,260 0,346 0,483
17 - - - - 0,275 0,366 0,510
18 - - - - 0,290 0,386 0,537
19 - - - - 0,305 0,407 0,564
20 - - - - 0,320 0,427 0,591
22 - - - - - 0,467 0,645
24 - - - - - 0,507 0,677
26 - - - - - - 0,753
28 - - - - - - 0,807
30 - - - - - -
32 ±0,4 - - - - - -
34 - - - - - -
36 - - - - - -
38 - - - - - -
40 - - - - - -
42 - - - - - -
44 - - - - - -
46 - - - - - -
48 - - - - - -
50 - - - - - -
52 - - - - - -
54 - - - - - -
56 - - - - - -
58 - - - - - -
60 - - - - - -



Продолжение таблицы 2

L d
Номин. Пред. откл. 4 5 6 7 8 10
Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг
2 ±0,2   -   -   -   -   -   -
3 - - - - - -
4 - - - - - -
5 - - - - - -
6 0,273 - - - - -
7 0,309 - - - - -
8 0,345 0,561 - - - -
9 0,381 0,617 - - - -
10 0,417 0,673 1,00 - - -
11 ±0,3 0,453 0,720 1,08 - - -
12 0,489 0,785 1,16 1,89 - -
13 0,525 0,841 1,24 2,00 - -
14 0,561 0,897 1,33 2,11 2,47 -
15 0,597 0,953 1,41 2,22 2,61 -
16 0,633 1,009 1,49 2,33 2,75 -
17 0,669 1,065 1,57 2,44 2,89 -
18 0,705 1,121 1,65 2,55 3,04 4,99
19 0,741 1,177 1,73 2,66 3,18 5,28
20 0,777 1,232 1,81 2,77 3,32 5,44
22 0,848 1,344 1,97 2,99 3,61 5,89
24 0,919 1,456 2,13 3,20 3,89 6,34
26 0,990 1,568 2,29 3,42 4,18 6,78
28 1,061 1,680 2,45 3,64 4,46 7,23
30 1,132 1,792 2,61 3,86 4,75 7,68
32 ±0,4 1,203 1,904 2,77 4,08 5,04 8,12
34 - 2,015 2,94 4,30 5,32 8,57
36 - 2,128 3,10 4,52 5,61 9,02
38 - 2,240 3,26 4,74 5,89 9,47
40 - 2,352 3,42 4,96 6,18 9,92
42 - - - 5,17 6,47 10,36
44 - - - 5,39 6,75 10,81
46 - - - 5,61 7,04 11,26
48 - - - - 7,32 11,70
50 - - - - 7,61 12,15
52 - - - - - 12,60
54 - - - - - 13,05
56 - - - - - 13,49
58 - - - - - 13,94
60 - - - - - 14,39



Пример наименования и обозначения заклепки с потайной головкой 90º диаметром d=4мм и длиной L=12мм, из алюминиевого сплава В65, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34087-80

То же, из стали 10, цинкованной:

Заклепка 4-12-Ц-ОСТ 1 34084-80

То же, из стали 20Г2, цинкованной:

Заклепка 4-12-Ц-ОСТ 1 34085-80

То же, из стали 12Х18Н9Т, без покрытия:

Заклепка 4-12-Бп-ОСТ 1 34086-80

То же, из алюминиевого сплава АМг5П, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34088-80

То же, из алюминиевого сплава Д18, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34089-80

То же, из алюминиевого сплава Д19П, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34090-80

То же, из алюминиевого сплава АМц, без покрытия:

Заклепка 4-12-Бп-ОСТ 1 34091-80

То же, из латуни, пассивированной:

Заклепка 4-12-Хим.Пас-ОСТ 1 34093-80

То же, из антимагнитной латуни, пассивированной:

Заклепка 4-12-Хим.Пас-ОСТ 1 34094-80

То же, из меди, пассивированной:

Заклепка 4-12-Хим.Пас-ОСТ 1 34095-80
