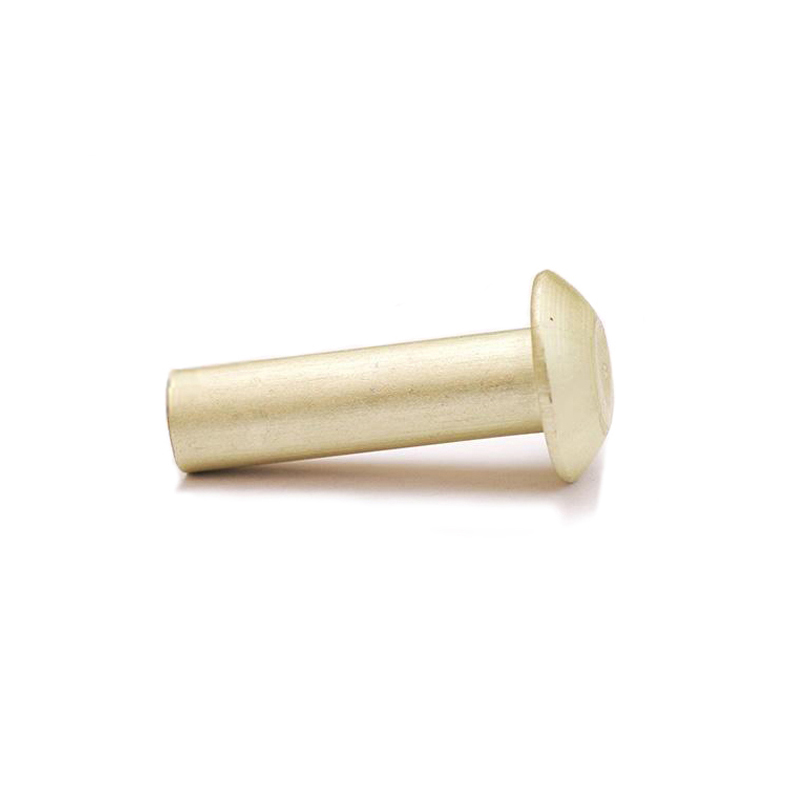

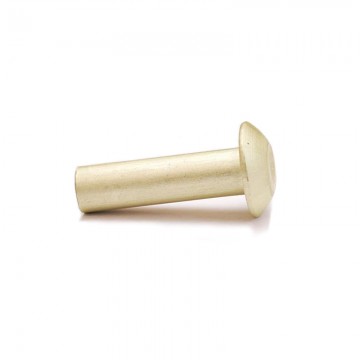

Заклепка ОСТ 1 34078-85 с плоско-скругленной головкой

Характеристики
Материал: Алюминий Д18
Покрытие: Ан.Окс.нхр
Размеры: Диаметр от 1,6 до 6 мм
  • 5.69 руб.
  • Код товара: ОСТ 1 34078-85
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

Заклепки с плоско-скругленной головкой ОСТ 1 34078-85

Таблица 1

d d1 D H r e
Номин.

Пред.

откл.

 min max Номин.

Пред.

откл.

 Номин.

Пред.

откл.
1,0 +0,10 0,8 1,0 2,0 +0,2 0,5 +0,10 1,2 0,20
1,4 1,1 1,4 2,8 0,7 1,6
1,6 1,3 1,6 3,2 0,8 1,9
2,0 1,6 2,0 4,0 1,0 2,3
2,6 2,1 2,6 5,2 1,3 3,0
3,0 2,4 3,0 6,0 +0,3 1,5 +0,15 3,5 0,25
3,5 2,8 3,5 7,0 1,7 4,1
4,0 3,2 4,0 8,0 +0,4 2,0 +0,20 4,7 0,32
5,0 4,0 5,0 10,0 2,5 5,8
6,0 +0,15 4,8 6,0 12,0 +0,5 3,0 +0,25 7,0 0,40
7,0 5,6 7,0 14,0 3,5 8,2
8,0 6,4 8,0 16,0 4,0 9,3
10,0 8,0 10,0 20,0 +0,6 5,0 +0,30 11,6 0,60



Таблица 2

L d
Номин. Пред. откл. 1 1,4 1,6 2 2,6 3 3,5
Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг
2 ±0,2   0,007   0,017   -   -   -   -   -
3 0,010 0,021 0,029 0,050 - - -
4 0,012 0,025 0,034 0,059 0,111 - -
5 0,014 0,030 0,040 0,067 0,126 0,178 -
6 0,016 0,034 0,046 0,076 0,141 0,198 0,287
7 0,018 0,038 0,051 0,085 0,156 0,218 0,314
8 0,020 0,042 0,057 0,094 0,170 0,238 0,341
9 0,023 0,047 0,063 0,103 0,185 0,257 0,368
10 0,025 0,051 0,068 0,111 0,200 0,277 0,395
11 ±0,3 - 0,055 0,074 0,120 0,215 0,297 0,422
12 - 0,060 0,080 0,129 0,230 0,317 0,449
13 - - 0,085 0,138 0,245 0,336 0,476
14 - - 0,091 0,147 0,260 0,356 0,503
15 - - 0,096 0,155 0,274 0,376 0,530
16 - - - 0,164 0,289 0,396 0,557
17 - - - - 0,304 0,416 0,584
18 - - - - 0,319 0,435 0,611
19 - - - - 0,334 0,453 0,638
20 - - - - 0,349 0,475 0,664
22 - - - - - 0,514 0,718
24 - - - - - 0,554 0,772
26 - - - - - - 0,826
28 - - - - - - 0,880
30 - - - - - -
32 ±0,4 - - - - - -
34 - - - - - -
36 - - - - - -
38 - - - - - -
40 - - - - - -
42 - - - - - -
44 - - - - - -
46 - - - - - -
48 - - - - - -
50 - - - - - -
52 - - - - - -
54 - - - - - -
56 - - - - - -
58 - - - - - -
60 - - - - - -



Продолжение таблицы 2

L d
Номин. Пред. откл. 4 5 6 7 8 10
Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг

 Приме-
няемость

Масса

1000 шт., кг
2 ±0,2   -   -   -   -   -   -
3 - - - - - -
4 - - - - - -
5 - - - - - -
6 0,399 - - - - -
7 0,434 - - - - -
8 0,469 0,806 - - - -
9 0,504 0,861 - - - -
10 0,540 0,916 1,425 - - -
11 ±0,3 0,575 0,971 1,504 - - -
12 0,610 1,026 1,583 2,299 - -
13 0,645 1,081 1,662 2,406 - -
14 0,680 1,136 1,742 2,514 3,472 -
15 0,715 1,191 1,821 2,622 3,612 -
16 0,751 1,246 1,900 2,730 3,753 -
17 0,786 1,301 1,979 2,838 3,894 -
18 0,821 1,356 2,058 2,945 4,035 6,890
19 0,856 1,411 2,138 3,053 4,175 7,110
20 0,891 1,466 2,217 3,161 4,316 7,330
22 0,962 1,576 2,375 3,376 4,598 7,770
24 1,032 1,686 2,533 3,592 4,879 8,210
26 1,102 1,796 2,692 3,807 5,160 8,650
28 1,173 1,906 2,850 4,023 5,442 9,090
30 1,243 2,016 3,008 4,238 5,724 9,529
32 ±0,4 1,314 2,126 3,167 4,454 6,005 9,969
34 - 2,236 3,325 4,669 6,286 10,409
36 - 2,346 3,483 4,885 6,568 10,849
38 - 2,456 3,642 5,100 6,850 11,289
40 - 2,566 3,800 5,316 7,131 11,729
42 - - - 5,532 7,412 12,168
44 - - - 5,747 7,694 12,608
46 - - - 5,962 7,975 13,048
48 - - - - 8,257 13,488
50 - - - - 8,538 13,928
52 - - - - - 14,368
54 - - - - - 14,807
56 - - - - - 15,247
58 - - - - - 15,687
60 - - - - - 16,127



Пример наименования и обозначения заклепки с плоско-скругленной головкой диаметром d=4мм и длиной L=12мм, из алюминиевого сплава Д18, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34078-85

То же, из стали 10, цинкованной:

Заклепка 4-12-Ц-ОСТ 1 34073-85

То же, из стали 12Х18Н9Т, без покрытия:

Заклепка 4-12-Бп-ОСТ 1 34075-85

То же, из стали 20Г2, цинкованной:

Заклепка 4-12-Ц-ОСТ 1 34074-85

То же, из алюминиевого сплава В65, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34076-85

То же, из алюминиевого сплава АМг5П, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34077-85

То же, из алюминиевого сплава Д19П, анодированной:

Заклепка 4-12-Ан.Окс-ОСТ 1 34079-85

То же, из алюминиевого сплава АМц, без покрытия:

Заклепка 4-12-Бп-ОСТ 1 34080-85

То же, из латуни, пассивированной:

Заклепка 4-12-Хим.Пас-ОСТ 1 34081-85

То же, из антимагнитной латуни, пассивированной:

Заклепка 4-12-Хим.Пас-ОСТ 1 34082-85

То же, из меди , пассивированной:

Заклепка 4-12-Хим.Пас-ОСТ 1 34083-85
