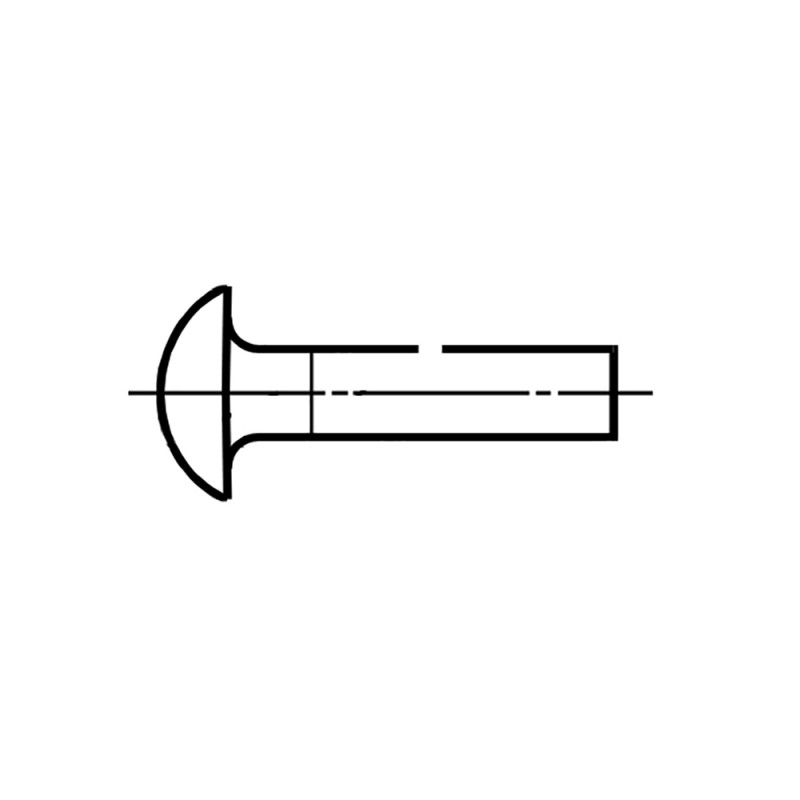

Заклепка ГОСТ 10302-80 с полукруглой низкой головкой
| Характеристики | |
| Аналог: | DIN 674 |
| Класс точности: | В, С |
| Материал: | Сталь, Алюминий, Латунь, Медь |
-
0.70 руб.
Доступность: Под заказ
- Код товара: ГОСТ 10302-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
ГОСТ 10302-80 - заклепки с полукруглой низкой головкой
Заклепки устанавливается в предварительно созданные сквозные отверстия, диаметр которых чуть больше тела самих заклепок.
Заклепки с полукруглой низкой головкой под молоток применяются в промышленном и гражданском строительстве, машиностроении, авиастроении и судостроении, для создания неразъемных соединений двух листовых элементов.
Посмотреть документацию по ГОСТ 10302-80
| Диаметр стержня d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
| Диаметр головки D | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Высота головки H | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3 | 4 |
| Радиус под головкой r, не более | 0,2 | 0,4 | 0,5 | 0,6 | ||||
| Радиус сферы головки R | 2,9 | 3,6 | 4,4 | 5,8 | 7,3 | 8,5 | 12,2 | 14,5 |
| Расстояние от основания головки до места измерения диаметра l | 1,5 | 3 | 4 | 6 | ||||
Таблица 2
| Диаметр стержня d | Длина L | Диаметр стержня d | Длина L |
| 2,0 | 3-10 | 5 | 8-50 |
| 2,5 | 4-18 | 6 | 8-50 |
| 3,0 | 4-38 | 8 | 10-50 |
| 4,0 | 6-50 | 10 | 16-50 |
Пример условного обозначения заклепки с полукруглой низкой головкой класса точности В диаметром стержня d = 8 мм, длиной L = 20 мм, из материала группы 00, без покрытия:
Заклепка 8 х 20.00 ГОСТ 10302-80
