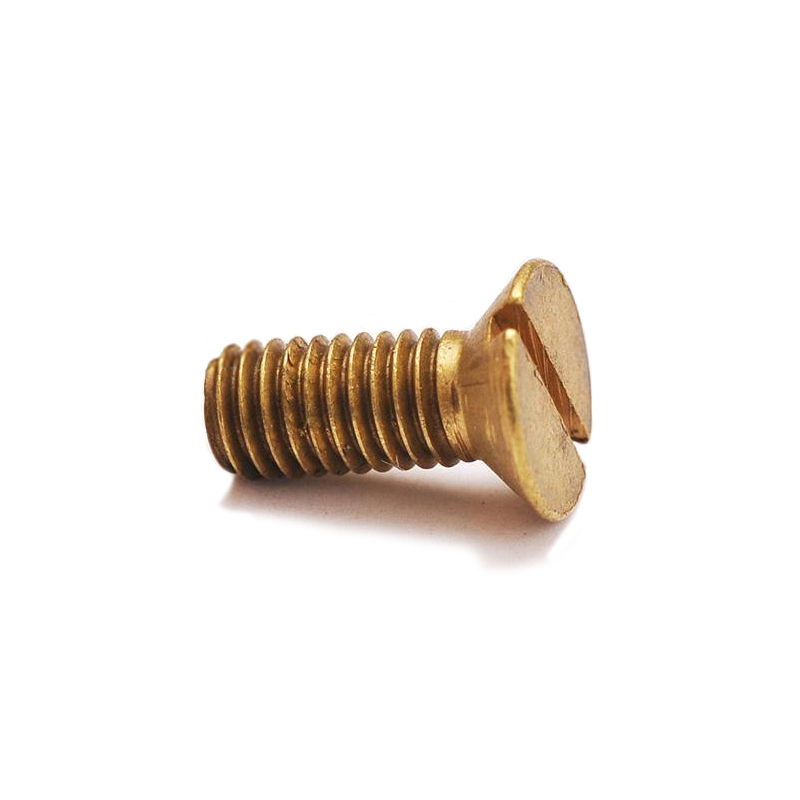

Винт ОСТ 1 31549-80 с потайной головкой

Характеристики
Аналог: 3180А
Материал: Латунь ЛС59-1 твердая
Покрытие: Хим.Пас
Размеры: Диаметр резьбы от 1 до 6 мм
  • 22.46 руб.
  • Код товара: ОСТ 1 31549-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

Винты с потайной головкой 90° с прямым шлицем 3180А ОСТ 1 31549-80

Таблица 1

d

D

min

 D1 H h b r
Номин.

Пред.

откл.

 Номин.

Пред.

откл.

 min max Номин.

Пред.

откл.
М1 1,9 2,4 0,7 -0,20 0,4 -0,2 0,36 0,50 0,3 -0,2
М1,4 2,9 3,4 1,0 -0,25 0,6 0,46 0,60
М1,6 3,6
М2 4,0 4,6 1,3 0,8

+0,1

-0,2

 0,56 0,70
М2,5 4,7 5,3 1,4 0,7 0,66 0,80 ±0,2
М3 5,4 6,4 1,7 0,9 0,86 1,00 0,5
М4 7,5 8,4 2,2 1,2 ±0,2 1,06 1,20
М5 9,0 10,0 2,5 1,26 1,51
М6 11,0 12,0 3,0 1,5 1,66 1,91
М8 14,8 16,0 4,0 2,0 0,8
М10 18,8 20,0 5,0 2,5 2,06 2,31



Таблица 2

L, мм d
Номин

Пред.

откл.

 М1 М1,4 М1,6 М2 М2,5

Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг
3 ±0,2   0,0022   0,005   0,009   -   -
4 0,0026 0,006 0,010 0,013 0,023
5 0,0030 0,007 0,011 0,015 0,026
6 - 0,008 0,012 0,017 0,030
7 - 0,009 0,014 0,019 0,033
8 - 0,011 0,015 0,021 0,036
9 - 0,012 0,016 0,024 0,040
10 - 0,013 0,018 0,026 0,043
11 - - 0,019 0,029 0,048
12 - - 0,020 0,031 0,052
14 - - 0,021 0,036 0,060
16 - - - 0,041 0,069
18 - - - 0,046 0,077
20 - - - - 0,085
22 - - - - 0,094
24 ±0,3 - - - - 0,102
26 - - - - 0,110
28 - - - - -
30 - - - - -
32 - - - - -
34 - - - - -
36 - - - - -
38 - - - - -
40 - - - - -
42 - - - - -
44 - - - - -
46 - - - - -
48 - - - - -
50 - - - - -
52 ±0,5 - - - - -
54 - - - - -
56 - - - - -
58 - - - - -
60 - - - - -
62 - - - - -



Продолжение таблицы 2

L, мм d
Номин

Пред.

откл.

 М3 М4 М5 М6 М8 М10
Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг
3 ±0,2   -   -   -   -   -   -
4 - - - - - -
5 0,036 - - - - -
6 0,041 - - - - -
7 0,045 0,08 - - - -
8 0,060 0,09 - - - -
9 0,054 0,10 0,16 - - -
10 0,059 0,11 0,18 0,27 - -
11 0,065 0,12 0,19 0,29 - -
12 0,070 0,13 0,20 0,31 0,60 -
14 0,081 0,15 0,23 0,34 0,67 -
16 0,093 0,17 0,26 0,38 0,73 -
18 0,104 0,19 0,29 0,43 0,80 1,35
20 0,115 0,21 0,32 0,47 0,83 1,45
22 0,126 0,23 0,35 0,51 0,95 1,55
24 ±0,3 0,137 0,25 0,38 0,56 1,03 1,65
26 0,148 0,27 0,41 0,60 1,11 1,78
28 0,160 0,29 0,45 0,65 1,19 1,91
30 0,171 0,31 0,48 0,69 1,27 2,03
32 - 0,33 0,51 0,74 1,35 2,15
34 - 0,35 0,54 0,78 1,43 2,26
36 - 0,37 0,57 0,82 1,51 2,40
38 - - 0,60 0,87 1,59 2,52
40 - - 0,63 0,91 1,67 2,65
42 - - 0,66 0,96 1,74 2,77
44 - - 0,69 1,00 1,82 2,89
46 - - - 1,05 1,90 3,02
48 - - - 1,09 1,98 3,14
50 - - - 1,14 2,06 3,26
52 ±0,5 - - - - 2,14 3,38
54 - - - - 2,22 3,51
56 - - - - 2,30 3,63
58 - - - - - 3,75
60 - - - - - 3,88
62 - - - - - 4,00




Пример наименования и обозначения винта с потайной головкой 90° с прямым шпицем с резьбой М6 и длиной L=12мм, из латуни, пассивированного:

Винт 6-12-Хим.Пас-ОСТ 1 31549-80

То же, из стали 10, цинкованного:

Винт 6-12-Ц-ОСТ 1 31542-80

То же, из стали 30ХГСА, цинкованного:

Винт 6-12-Ц-ОСТ 1 31543-80

То же, из стали 30ХГСА, кадмированного:

Винт 6-12-Кд-ОСТ 1 31543-80

То же, из стали 14Х17Н2, пассивированного:

Винт 6-12-Хим.Пас-ОСТ 1 31544-80

То же, из стали 13Х11Н2В2МФ-Ш, пассивированного:

Винт 6-12-Хим.Пас-ОСТ 1 31545-80

То же, из стали 10Х11Н23Т3МР-ВД, пассивированного:

Винт 6-12-Хим.Пас-ОСТ 1 31546-80

То же, из стали 07Х16Н6-Ш, пассивированного:

Винт 6-12-Хим.Пас-ОСТ 1 31547-80

То же, из алюминиевого сплава, анодированного:

Винт 6-12-Ан.Окс-ОСТ 1 31548-80

То же, из антимагнитной латуни, пассивированного:

Винт 6-12-Хим.Пас-ОСТ 1 31550-80
