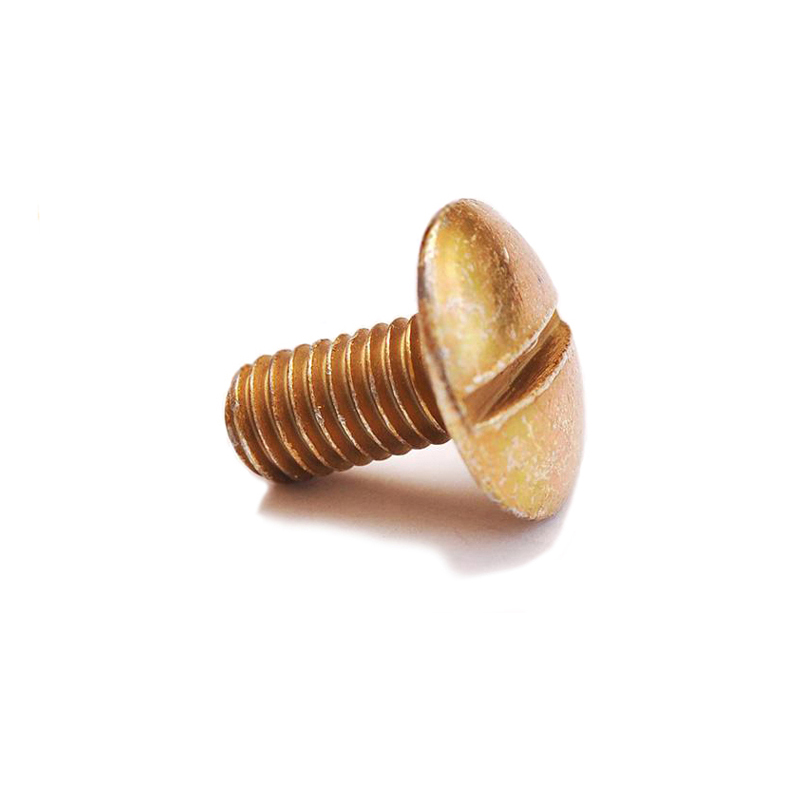

Винт ОСТ 1 31538-80 с плоско-выпуклой головкой

Характеристики
Аналог:	3175А
Материал:	Сталь 30ХГСА
Покрытие:	С резьбой М3 и М4 - Ц6.хр, Кд6.хр; с резьбой более М4 - Ц9.хр, Кд9.хр
Размеры:	Диаметр резьбы от 3 до 8 мм

42.77 руб.

Код товара: ОСТ 1 31538-80

Не нашли нужный материал или крепеж?

Отправьте нам заявку - мы изготовим.

Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на info@super-krepeg.ru

Заказать
Описание

Сортировать:

Название	Артикул	Материал / покрытие	∅	Длина		Цена
Винт 3-6-Ц-ОСТ 1 31538-80	00000115468	30ХГСА / Ц6хр	3	6	100	13.99 руб.
Винт 3-6-Кд-ОСТ 1 31538-80	00000115467	30ХГСА / Кд6хр	3	6	100	15.75 руб.
Винт 3-14-Кд-ОСТ 1 31538-80	00000115445	30ХГСА / Кд6хр	3	14	100	15.75 руб.
Винт 4-8-Кд-ОСТ 1 31538-80	00000115510	16ХСН / Кд6хр	4	8	100	15.65 руб.
Винт 4-12-Ц-ОСТ 1 31538-80	00000115480	30ХГСА / Ц6хр	4	12	100	13.91 руб.
Винт 4-11-Кд-ОСТ 1 31538-80	00000115477	30ХГСА / Кд6хр	4	11	100	15.65 руб.
Винт 3-8-Кд-ОСТ 1 31538-80	00000115471	30ХГСА / Кд6хр	3	8	100	15.75 руб.
Винт 4-14-Ц-ОСТ 1 31538-80	00000115481	30ХГСА / Ц6хр	4	14	100	13.91 руб.
Винт 5-10-Ц-ОСТ 1 31538-80	00000115515	30ХГСА / Ц9хр	5	10	100	15.70 руб.
Винт 4-9-Ц-ОСТ 1 31538-80	00000115513	30ХГСА / Ц6хр	4	9	100	13.91 руб.
Винт 3-24-Кд-ОСТ 1 31538-80	00000115455	30ХГСА / Кд6хр	3	24	100	17.63 руб.
Винт 5-14-Ц-ОСТ 1 31538-80	00000050424	30ХГСА / Ц9хр	5	14	100	17.86 руб.
Винт 5-22-Кд-ОСТ 1 31538-80	00000115525	30ХГСА / Кд9хр	5	22	100	26.86 руб.
Винт 5-24-Ц-ОСТ 1 31538-80	00000115528	30ХГСА / Ц9хр	5	24	100	23.68 руб.
Винт 5-26-Кд-ОСТ 1 31538-80	00000115529	30ХГСА / Кд9хр	5	26	100	26.88 руб.
Винт 5-16-Ц-ОСТ 1 31538-80	00000115520	30ХГСА / Ц9хр	5	16	100	21.32 руб.
Винт 4-10-Ц-ОСТ 1 31538-80	00000115476	30ХГСА / Ц6хр	4	10	100	13.91 руб.
Винт 5-12-Кд-ОСТ 1 31538-80	00000057192	30ХГСА / Кд9хр	5	12	100	20.12 руб.
Винт 6-10-Кд-ОСТ 1 31538-80	00000115555	30ХГСА / Кд9хр	6	10	100	22.20 руб.
Винт 3-9-Кд-ОСТ 1 31538-80	00000115473	30ХГСА / Кд6хр	3	9	100	15.75 руб.
Винт 6-16-Кд-ОСТ 1 31538-80	00000115563	30ХГСА / Кд9хр	6	16	100	26.44 руб.
Винт 6-20-Кд-ОСТ 1 31538-80	00000115567	30ХГСА / Кд9хр	6	20	100	31.72 руб.
Винт 4-8-Ц-ОСТ 1 31538-80	00000115511	30ХГСА / Ц6хр	4	8	100	13.91 руб.
Винт 5-22-Ц-ОСТ 1 31538-80	00000115526	30ХГСА / Ц9хр	5	22	100	23.63 руб.
Винт 5-14-Кд-ОСТ 1 31538-80	00000057191	30ХГСА / Кд9хр	5	14	100	20.12 руб.
Винт 5-12-Ц-ОСТ 1 31538-80	00000115518	30ХГСА / Ц9хр	5	12	100	17.86 руб.
Винт 4-7-Кд-ОСТ 1 31538-80	00000115508	30ХГСА / Кд6хр	4	7	100	15.65 руб.
Винт 4-18-Кд-ОСТ 1 31538-80	00000115484	30ХГСА / Кд6хр	4	18	100	17.00 руб.
Винт 5-11-Кд-ОСТ 1 31538-80	00000115516	30ХГСА / Кд9хр	5	11	100	20.10 руб.
Винт 4-10-Кд-ОСТ 1 31538-80	00000115475	30ХГСА / Кд6хр	4	10	100	15.65 руб.
Винт 4-30-Кд-ОСТ 1 31538-80	00000115497	30ХГСА / Кд6хр	4	30	100	24.13 руб.
Винт 3-18-Кд-ОСТ 1 31538-80	00000115449	30ХГСА / Кд6хр	3	18	100	15.78 руб.
Винт 5-8-Ц-ОСТ 1 31538-80	00000115552	30ХГСА / Ц9хр	5	8	100	15.73 руб.
Винт 6-14-Кд-ОСТ 1 31538-80	00000115561	16ХСН / Кд9хр	6	14	100	23.53 руб.
Винт 5-42-Кд-ОСТ 1 31538-80	00000115545	30ХГСА / Кд9хр	5	42	100	39.36 руб.
Винт 4-24-Кд-ОСТ 1 31538-80	00000115491	30ХГСА / Кд6хр	4	24	100	19.84 руб.
Винт 6-12-Кд-ОСТ 1 31538-80	00000115559	30ХГСА / Кд9хр	6	12	100	23.50 руб.
Винт 3-30-Кд-ОСТ 1 31538-80	00000115461	30ХГСА / Кд6хр	3	30	100	17.13 руб.
Винт 6-50-Ц-ОСТ 1 31538-80	00000115598	30ХГСА / Ц9хр	6	50	100	43.78 руб.
Винт 6-50-Кд-ОСТ 1 31538-80	00000115597	30ХГСА / Кд9хр	6	50	100	49.14 руб.

Винты с плоско-выпуклой головкой 3175А ОСТ 1 31538-80

Таблица 1

d	D Пред. откл. по h14	D1		H Пред. откл. по h14	h		b		r		r1	r2
d	D Пред. откл. по h14	min	max	H Пред. откл. по h14	Номин.	Пред. откл.	min	max	Номин.	Пред. откл.	Пред. откл. по h14
М2	5	4,5	5	1,3	0,5	-0,20	0,56	0,70	0,3	-0,2	2	6
М3	8	7,4	8	1,6	0,5		0,86	1,00	0,5	±0,2	3	9
М4	10	9,4	10	2,0	0,8		1,06	1,20			4	12
М5	12	11,3	12	2,4	1,0	-0,25	1,26	1,51			5	15
М6	14	13,3	14	2,8	1,2		1,66	1,91			6	20
М8	18	17,3	18	3,0	1,2		1,66	1,91	0,8		6	21

Таблица 2

L, мм		d
Номин	Пред. откл.	М2		М3		М4		М5		М6		М8
Номин	Пред. откл.	Применяе- мость	Масса 100 шт., кг	Применяе- мость	Масса 100 шт., кг	Применяе- мость	Масса 100 шт., кг	Применяе- мость	Масса 100 шт., кг	Применяе- мость	Масса 100 шт., кг	Применяе- мость	Масса 100 шт., кг
3	±0,2		0,014		-		-		-		-		-
4			0,016		0,040		-		-		-		-
5			0,018		0,044		0,081		-		-		-
6			0,020		0,048		0,089		-		-		-
7			0,022		0,053		0,097		0,15		-		-
8			0,025		0,057		0,105		0,17		0,27		-
9			0,027		0,062		0,120		0,19		0,28		-
10			0,030		0,068		0,130		0,20		0,29		0,51
11			0,032		0,074		0,140		0,21		0,31		0,53
12			0,035		0,080		0,160		0,23		0,33		0,56
14			0,040		0,091		0,180		0,26		0,37		0,62
16			0,045		0,102		0,200		0,29		0,42		0,70
18			0,050		0,113		0,220		0,32		0,46		0,78
20			0,055		0,124		0,240		0,35		0,51		0,86
22			0,060		0,136		0,260		0,38		0,55		0,94
24	±0,3		0,065		0,147		0,280		0,41		0,60		1,02
26			0,070		0,158		0,300		0,44		0,64		1,10
28			-		0,169		0,320		0,47		0,68		1,18
30			-		0,180		0,340		0,50		0,73		1,25
32			-		-		0,360		0,54		0,77		1,33
34			-		-		0,380		0,57		0,82		1,41
36			-		-		-		0,60		0,86		1,49
38			-		-		-		0,63		0,91		1,57
40			-		-		-		0,66		0,95		1,65
42			-		-		-		0,69		1,00		1,73
44			-		-		-		0,72		1,04		1,81
46			-		-		-		-		1,08		1,88
48			-		-		-		-		1,13		1,96
50			-		-		-		-		1,17		2,04
52	±0,5		-		-		-		-		-		2,12
54			-		-		-		-		-		2,20
56			-		-		-		-		-		2,28

Пример наименования и обозначения винта с плоско-выпуклой головкой, с резьбой М6 и длиной L=24мм, из стали 30ХГСА, цинкованного:

Винт 6-24-Ц-ОСТ 1 31538-80

То же, из стали 10, цинкованного:

Винт 6-24-Ц-ОСТ 1 31537-80

То же, из стали 30ХГСА, кадмированного:

Винт 6-24-Кд-ОСТ 1 31538-80

То же, из стали 14Х17Н2, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31539-80

То же, из стали 07Х16Н6-Ш, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31540-80

То же, из алюминиевого сплава, анодированного:

Винт 6-24-Ан.Окс-ОСТ 1 31541-80
