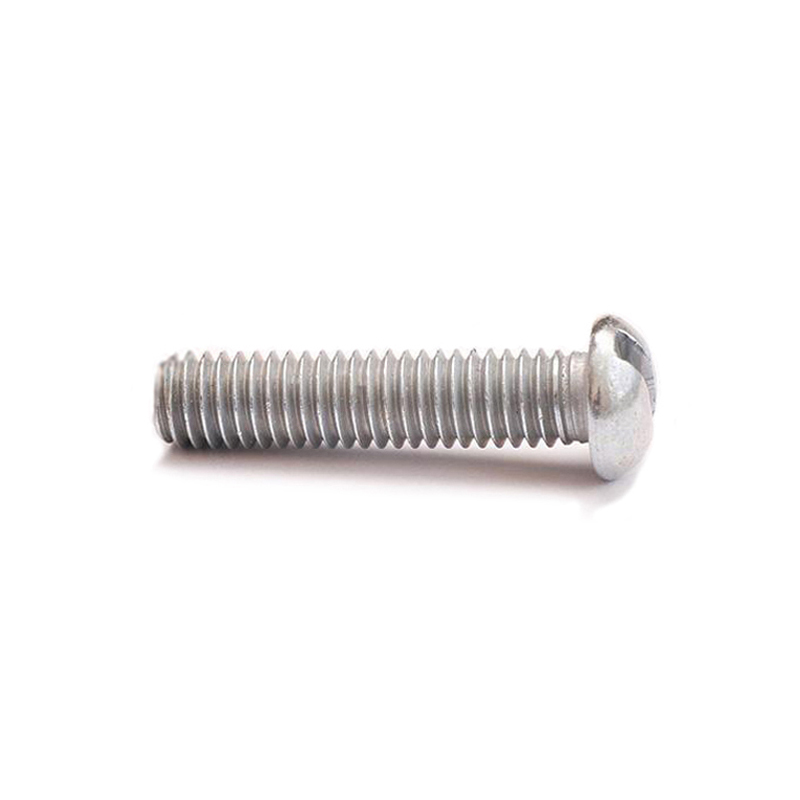

Винт ОСТ 1 31529-80 с полукруглой головкой

Характеристики
Аналог: 3170А
Материал: Сталь 30ХГСА
Покрытие: С резьбой М3 и М4 - Ц6.хр, Кд6.хр; с резьбой более М4 - Ц9.хр, Кд9.хр
Размеры: Диаметр резьбы от 3 до 10 мм
  • 31.25 руб.
  • Код товара: ОСТ 1 31529-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

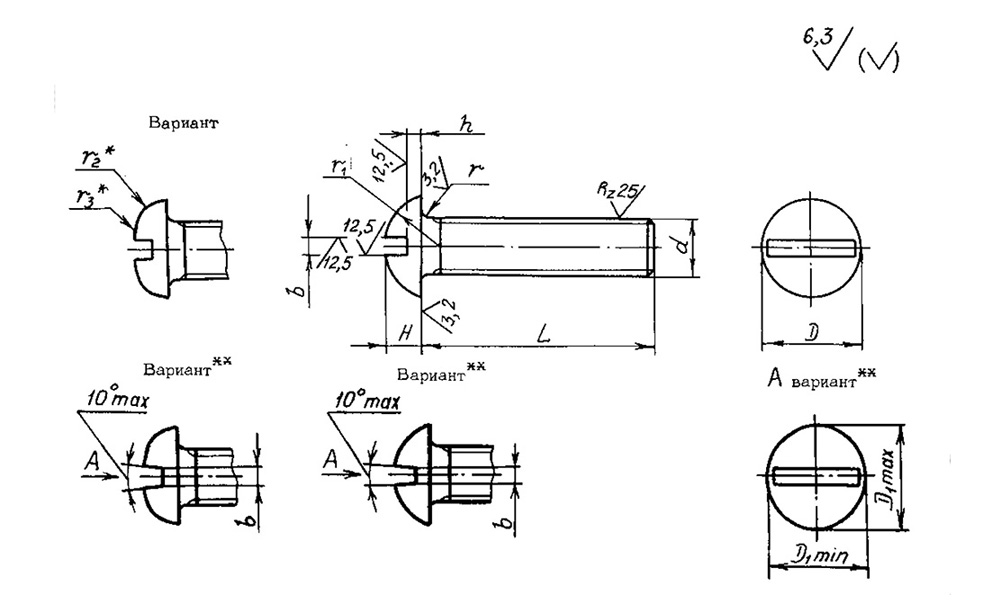

Винты с полукруглой головкой 3170А ОСТ 1 31529-80

Таблица 1

d

D

Пред.

откл.

по h14

 D1

H

Пред.

откл.

по h14

 h b r r1 r2 r3
min max Номин.

Пред.

откл.

 min max Номин.

Пред.

откл.

Пред. откл.

по h14
М1,6 3,0 2,7 3,0 1,4 0,5 -0,2 0,46 0,60 0,3 -0,2 1,6 1,4 2,8
М2 3,5 3,1 3,5 1,5

+0,1

-0,2

 0,56 0,70 2,0 1,5 3,0
М2,5 4,5 4,1 4,5 1,6 0,66 0,80 2,5 1,6 3,8
М3 5,0 4,5 5,0 1,8 0,86 1,00 3,0 1,8 4,0
М4 7,0 6,5 7,0 2,4 0,8 ±0,2 1,06 1,20 0,4 4,0 2,4 6,0
М5 9,0 8,4 9,0 3,0 1,0 1,26 1,51 5,0 3,0 9,0
М6 10,0 9,4 10,0 3,5 1,5 1,66 1,91 0,5 ±0,2 6,0 3,5 11,0
М8 14,0 13,3 14,0 5,0 2,0 0,8 8,0 5,0 16,0
М10 17,0 16,3 17,0 6,0 2,06 2,31 10,0 6,0 18,0



Таблица 2

L, мм d
Номин

Пред.

откл.

 М1,6 М2 М2,5 М3 М4

Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг
3 ±0,2   0,013   0,014   0,024   -   -
4 0,014 0,015 0,027 0,055 -
5 0,015 0,017 0,030 0,059 0,07
6 0,016 0,019 0,033 0,063 0,08
7 0,017 0,021 0,036 0,067 0,09
8 0,018 0,023 0,039 0,072 0,10
9 0,019 0,025 0,042 0,076 0,11
10 0,020 0,026 0,045 0,080 0,12
11 0,021 0,028 0,048 0,085 0,13
12 0,022 0,030 0,051 0,089 0,14
14 0,025 0,034 0,058 0,093 0,16
16 - 0,038 0,065 0,107 0,18
18 - 0,041 0,072 0,116 0,20
20 - - 0,079 0,125 0,22
22 - - 0,086 0,134 0,24
24 ±0,3 - - 0,093 0,143 0,26
26 - - 0,100 0,152 0,28
28 - - - 0,161 0,30
30 - - - 0,170 0,32
32 - - - - 0,34
34 - - - - 0,36
36 - - - - 0,38
38 - - - - -
40 - - - - -
42 - - - - -
44 - - - - -
46 - - - - -
48 - - - - -
50 - - - - -
52 ±0,5 - - - - -
54 - - - - -
56 - - - - -
58 - - - - -
60 - - - - -
62 - - - - -



Продолжение таблицы 2

L, мм d
Номин

Пред.

откл.

 М5 М6 М8 М10

Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг
3 ±0,2   -   -   -   -
4 - - - -
5 - - - -
6 - - - -
7 0,19 - - -
8 0,20 0,26 - -
9 0,21 0,28 - -
10 0,22 0,30 0,54 -
11 0,23 0,32 0,58 -
12 0,24 0,34 0,62 -
14 0,27 0,38 0,70 -
16 0,30 0,43 0,78 1,13
18 0,33 0,47 0,86 1,39
20 0,36 0,51 0,94 1,65
22 0,39 0,56 1,02 1,78
24 ±0,3 0,43 0,60 1,09 1,90
26 0,46 0,65 1,17 2,02
28 0,49 0,69 1,25 2,15
30 0,52 0,74 1,33 2,27
32 0,55 0,78 1,41 2,39
34 0,58 0,83 1,49 2,52
36 0,61 0,87 1,57 2,64
38 0,64 0,91 1,65 2,76
40 0,67 0,96 1,73 2,89
42 0,70 1,00 1,80 3,01
44 0,73 1,05 1,88 3,13
46 - 1,09 1,96 3,26
48 - 1,14 2,04 3,38
50 - 1,18 2,12 3,50
52 ±0,5 - - 2,20 3,62
54 - - 2,28 3,75
56 - - 2,36 3,87
58 - - - 3,99
60 - - - 4,12
62 - - - 4,25



Пример наименования и обозначения винта с полукруглой головкой, с резьбой М6 и длиной L=24мм, из стали 30ХГСА, цинкованного:

Винт 6-24-Ц-ОСТ 1 31529-80

То же, из стали 10, цинкованного:

Винт 6-24-Ц-ОСТ 1 31528-80

То же, из стали 30ХГСА, кадмированного:

Винт 6-24-Кд-ОСТ 1 31529-80

То же, из стали 14Х17Н2, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31530-80

То же, из стали 13Х11Н2В2МФ-Ш, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31531-80

То же, из стали 10Х11Н23Т3МР-ВД, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31532-80

То же, из стали 07Х16Н6-Ш, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31533-80

То же, из алюминиевого сплава, анодированного:

Винт 6-24-Ан.Окс-ОСТ 1 31534-80

То же, из латуни, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31535-80

То же, из антимагнитной латуни, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31536-80
