Винт ОСТ 1 31502-80 с шестигранное головкой

Характеристики
Аналог:	3155А
Материал:	Сталь 30ХГСА
Покрытие:	С резьбой М3 и М4 - Ц6.хр, Кд6.хр; с резьбой более М4 - Ц9.хр, Кд9.хр
Размеры:	Диаметр резьбы от 3 до 10 мм

36.22 руб.

Код товара: ОСТ 1 31502-80

Не нашли нужный материал или крепеж?

Отправьте нам заявку - мы изготовим.

Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на info@super-krepeg.ru

Заказать
Описание

Сортировать:

Название	Артикул	Материал / покрытие	∅	Длина		Цена
Винт 5-16-Кд-ОСТ 1 31502-80	00000057054	30ХГСА / Кд9хр	5	16	100	18.59 руб.
Винт 6-14-Кд-ОСТ 1 31502-80	00000110925	30ХГСА / Кд9хр	6	14	100	21.60 руб.
Винт 3-11-Ц-ОСТ 1 31502-80	00000110803	30ХГСА / Ц6хр	3	11	100	11.36 руб.
Винт 3-10-Кд-ОСТ 1 31502-80	00000110798	30ХГСА / Кд6хр	3	10	100	12.69 руб.
Винт 4-18-Кд-ОСТ 1 31502-80	00000110851	30ХГСА / Кд6хр	4	18	100	20.59 руб.
Винт 5-10-Кд-ОСТ 1 31502-80	00000057177	30ХГСА / Кд9хр	5	10	100	16.43 руб.
Винт 5-11-Кд-ОСТ 1 31502-80	00000057182	30ХГСА / Кд9хр	5	11	100	16.40 руб.
Винт 5-14-Ц-ОСТ 1 31502-80	00000110885	16ХСН / Ц9хр	5	14	100	14.35 руб.
Винт 4-20-Кд-ОСТ 1 31502-80	00000110853	30ХГСА / Кд6хр	4	20	100	21.53 руб.
Винт 5-12-Кд-ОСТ 1 31502-80	00000110882	30ХГСА / Кд9хр	5	12	100	16.40 руб.
Винт 4-28-Кд-ОСТ 1 31502-80	00000110861	30ХГСА / Кд6хр	4	28	100	22.57 руб.
Винт 4-22-Кд-ОСТ 1 31502-80	00000110855	30ХГСА / Кд6хр	4	22	100	21.50 руб.
Винт 3-12-Кд-ОСТ 1 31502-80	00000110804	30ХГСА / Кд6хр	3	12	100	13.15 руб.
Винт 4-26-Кд-ОСТ 1 31502-80	00000110859	30ХГСА / Кд6хр	4	26	100	22.59 руб.
Винт 6-10-Кд-ОСТ 1 31502-80	00000110919	30ХГСА / Кд9хр	6	10	100	21.60 руб.
Винт 8-20-Ц-ОСТ 1 31502-80	00000110981	30ХГСА / Ц9хр	8	20	100	35.05 руб.
Винт 4-10-Ц-ОСТ 1 31502-80	00000110843	30ХГСА / Ц6хр	4	10	100	16.48 руб.
Винт 6-12-Кд-ОСТ 1 31502-80	00000110923	30ХГСА / Кд9хр	6	12	100	21.60 руб.
Винт 8-26-Кд-ОСТ 1 31502-80	00000110986	30ХГСА / Кд9хр	8	26	100	41.94 руб.
Винт 5-12-Ц-ОСТ 1 31502-80	00000110883	30ХГСА / Ц9хр	5	12	100	14.32 руб.
Винт 5-28-Ц-ОСТ 1 31502-80	00000110897	30ХГСА / Ц9хр	5	28	100	19.21 руб.
Винт 5-14-Кд-ОСТ 1 31502-80	00000110884	30ХГСА / Кд9хр	5	14	100	16.43 руб.
Винт 4-16-Кд-ОСТ 1 31502-80	00000110849	30ХГСА / Кд6хр	4	16	100	20.56 руб.
Винт 6-12-Ц-ОСТ 1 31502-80	00000110924	30ХГСА / Ц9хр	6	12	100	19.00 руб.
Винт 3-14-Ц-ОСТ 1 31502-80	00000110809	30ХГСА / Ц6хр	3	14	100	12.95 руб.
Винт 6-50-Ц-ОСТ 1 31502-80	00000110963	30ХГСА / Ц9хр	6	50	100	21.21 руб.
Винт 6-24-Ц-ОСТ 1 31502-80	00000110937	30ХГСА / Ц9хр	6	24	100	23.76 руб.
Винт 4-12-Ц-ОСТ 1 31502-80	00000110846	30ХГСА / Ц6хр	4	12	100	16.48 руб.
Винт 8-50-Ц-ОСТ 1 31502-80	00000111011	30ХГСА / Ц9хр	8	50	100	52.67 руб.
Винт 8-50-Кд-ОСТ 1 31502-80	00000111010	30ХГСА / Кд9хр	8	50	100	54.70 руб.
Винт 8-48-Ц-ОСТ 1 31502-80	00000111009	30ХГСА / Ц9хр	8	48	100	53.09 руб.
Винт 8-48-Кд-ОСТ 1 31502-80	00000111008	30ХГСА / Кд9хр	8	48	100	55.14 руб.
Винт 8-46-Ц-ОСТ 1 31502-80	00000111007	30ХГСА / Ц9хр	8	46	100	52.39 руб.
Винт 8-46-Кд-ОСТ 1 31502-80	00000111006	30ХГСА / Кд9хр	8	46	100	54.39 руб.
Винт 8-44-Ц-ОСТ 1 31502-80	00000111005	30ХГСА / Ц9хр	8	44	100	53.01 руб.
Винт 8-44-Кд-ОСТ 1 31502-80	00000111004	30ХГСА / Кд9хр	8	44	100	55.04 руб.
Винт 8-42-Ц-ОСТ 1 31502-80	00000111003	30ХГСА / Ц9хр	8	42	100	47.71 руб.
Винт 8-42-Кд-ОСТ 1 31502-80	00000111002	30ХГСА / Кд9хр	8	42	100	49.50 руб.
Винт 8-40-Ц-ОСТ 1 31502-80	00000111001	30ХГСА / Ц9хр	8	40	100	48.46 руб.
Винт 8-40-Кд-ОСТ 1 31502-80	00000111000	30ХГСА / Кд9хр	8	40	100	50.28 руб.

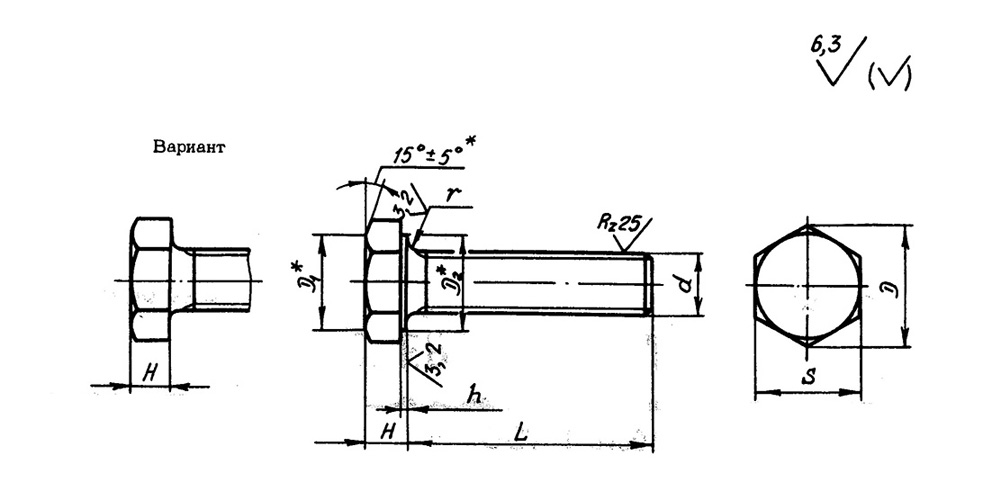

Винты с шестигранной головкой 3155А ОСТ 1 31502-80

Таблица 1

d	D min	D1 min	D2 min	S	H	h		r Пред. откл. ±0,2
				Пред. откл.		Номин.	Пред. откл.
				по h12	по h14	Номин.	Пред. откл.
М2,5	5,5	5,0	4,3	5,0	1,8	0,4	-0,2	0,4
М3	6,0	5,5	4,8	5,5	2,0	0,4	-0,2	0,4
М4	7,8	7,0	6,4	7,0	2,5	0,5	-0,3	0,5
М5	8,8	8,0	7,4	8,0	3,0
М6	11,0	10,0	9,3	10,0	3,5
М8	13,2	12,0	11,2	12,0	4,5			0,8
М10	15,5	14,0	14,0	14,0	5,0	0,6		0,8

Таблица 2

L, мм		d
Номин.	Пред. откл.	М2,5		М3		М4		М5		М6		М8		М10
Номин.	Пред. откл.	Применяе- мость	Масса 100 шт., кг	Применяе- мость	Масса 100 шт., кг	Применяе- мость	Масса 100 шт., кг	Применяе- мость	Масса 100 шт., кг	Применяе- мость	Масса 100 шт., кг	Применяе- мость	Масса 100 шт., кг	Применяе- мость	Масса 100 шт., кг
3	±0,2		0,039		-		-		-		-		-		-
4			0,042		0,059		-		-		-		-		-
5			0,045		0,063		0,11		-		-		-		-
6			0,049		0,067		0,12		-		-		-		-
7			0,052		0,072		0,13		0,26		-		-		-
8			0,055		0,076		0,14		0,27		0,38		-		-
9			0,059		0,082		0,15		0,28		0,40		-		-
10			0,064		0,087		0,16		0,29		0,42		0,93		-
11			0,068		0,093		0,17		0,30		0,43		0,97		-
12			0,072		0,098		0,18		0,32		0,45		1,00		-
14			0,080		0,110		0,19		0,35		0,50		1,06		-
16			0,089		0,121		0,22		0,38		0,54		1,14		1,82
18			0,097		0,132		0,24		0,41		0,59		1,22		1,92
20			0,105		0,143		0,26		0,44		0,63		1,30		2,04
22			0,114		0,154		0,28		0,47		0,67		1,38		2,17
24	±0,3		0,122		0,165		0,30		0,50		0,72		1,46		2,29
26			0,130		0,176		0,32		0,53		0,76		1,53		2,41
28			-		0,185		0,34		0,56		0,81		1,61		2,54
30			-		0,196		0,36		0,60		0,85		1,69		2,66
32			-		-		0,38		0,63		0,90		1,77		2,78
34			-		-		0,40		0,66		0,94		1,85		2,91
36			-		-		0,42		0,69		0,98		1,93		3,03
38			-		-		-		0,72		1,03		2,01		3,15
40			-		-		-		0,75		1,07		2,09		3,28
42			-		-		-		0,78		1,12		2,17		3,40
44			-		-		-		0,81		1,16		2,24		3,52
46			-		-		-		-		1,21		2,32		3,65
48			-		-		-		-		1,25		2,40		3,77
50			-		-		-		-		1,30		2,48		3,89
52	±0,5		-		-		-		-		-		2,56		4,02
54			-		-		-		-		-		2,64		4,14
56			-		-		-		-		-		2,72		4,26
58			-		-		-		-		-		-		4,39
60			-		-		-		-		-		-		4,51
62			-		-		-		-		-		-		4,63

Пример наименования и обозначения винта с шестигранной головкой, с резьбой М6 и длиной L=24мм, из стали 30ХГСА, цинкованного:

Винт 6-24-Ц-ОСТ 1 31502-80

То же, из стали 45, цинкованного:

Винт 6-24-Ц-ОСТ 1 31501-80

То же, из стали 30ХГСА, кадмированного:

Винт 6-24-Кд-ОСТ 1 31502-80

То же, из стали 14Х17Н2, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31503-80

То же, из стали 13Х11Н2В2МФ-Ш, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31504-80

То же, из стали 10Х11Н23Т3МР-ВД, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31505-80

То же, из стали 07Х16Н6-Ш, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31506-80

То же, из латуни, пассивированного:

Винт 6-24-Хим.Пас-ОСТ 1 31507-80
