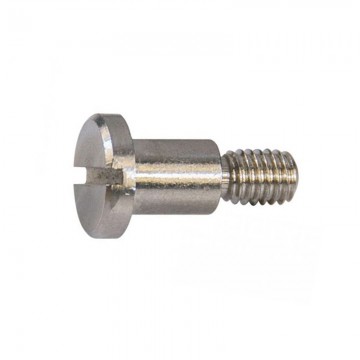

Винт DIN 923 ступенчатый установочный
| Характеристики | |
| Материал: | Сталь (5.8), Нержавеющая сталь (А1, А2, А3, А4, А5), Латунь |
| Покрытие: | Гальваническая оцинковка, Гальваническое никелирование, Гальваническое хромирование |
| Размеры: | Резьба от М3 до М10, Длина резьбы от 4,5 до 13,5 мм |
-
58.50 руб.
- Код товара: DIN 923
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
| Название | Артикул | Материал / покрытие | ∅ | Длина | Цена | Кол-во | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 923 Винт 4* 12 ступенчатый установочный, сталь 5.8, цинк | 00000412992 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 4 | 12 | 100 | По запросу |  |
||||
| DIN 923 Винт 4* 4 ступенчатый установочный, сталь 4.8 | 00000412938 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 4 | 4 | 100 | По запросу | |
||||
| DIN 923 Винт 4* 5 ступенчатый установочный, сталь 4.8 | 00000412939 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 4 | 5 | 100 | По запросу | |
||||
| DIN 923 Винт 6* 20 ступенчатый установочный, сталь нержавеющая А1 | 00000407478 | СТАЛЬ НЕРЖАВЕЮЩАЯ А1 / БЕЗ ПОКРЫТИЯ | 6 | 20 | 100 | По запросу | |
||||
| DIN 923 Винт 3* 5 ступенчатый установочный, сталь 4.8 | 00000412932 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 3 | 5 | 100 | По запросу | |
||||
| DIN 923 Винт 5* 3 ступенчатый установочный, сталь 4.8 | 00000412946 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 5 | 3 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 8 ступенчатый установочный, сталь нержавеющая А1 | 00000407490 | СТАЛЬ НЕРЖАВЕЮЩАЯ А1 / БЕЗ ПОКРЫТИЯ | 8 | 8 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 8 ступенчатый установочный, сталь 5.8, цинк | 00000413015 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 8 | 8 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 8 ступенчатый установочный, сталь 4.8 | 00000412967 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 8 | 8 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 6 ступенчатый установочный, сталь нержавеющая А1 | 00000407489 | СТАЛЬ НЕРЖАВЕЮЩАЯ А1 / БЕЗ ПОКРЫТИЯ | 8 | 6 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 6 ступенчатый установочный, сталь 5.8, цинк | 00000413014 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 8 | 6 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 6 ступенчатый установочный, сталь 4.8 | 00000412966 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 8 | 6 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 5 ступенчатый установочный, сталь 5.8, цинк | 00000413013 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 8 | 5 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 5 ступенчатый установочный, сталь 4.8 | 00000412965 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 8 | 5 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 4 ступенчатый установочный, сталь 5.8, цинк | 00000413012 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 8 | 4 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 4 ступенчатый установочный, сталь 4.8 | 00000412964 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 8 | 4 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 25 ступенчатый установочный, сталь 5.8, цинк | 00000413020 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 8 | 25 | 50 | По запросу | |
||||
| DIN 923 Винт 8* 25 ступенчатый установочный, сталь 4.8 | 00000412972 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 8 | 25 | 50 | По запросу | |
||||
| DIN 923 Винт 8* 20 ступенчатый установочный, сталь нержавеющая А1 | 00000407488 | СТАЛЬ НЕРЖАВЕЮЩАЯ А1 / БЕЗ ПОКРЫТИЯ | 8 | 20 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 20 ступенчатый установочный, сталь 5.8, цинк | 00000413019 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 8 | 20 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 20 ступенчатый установочный, сталь 4.8 | 00000412971 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 8 | 20 | 50 | По запросу | |
||||
| DIN 923 Винт 8* 16 ступенчатый установочный, сталь нержавеющая А1 | 00000407487 | СТАЛЬ НЕРЖАВЕЮЩАЯ А1 / БЕЗ ПОКРЫТИЯ | 8 | 16 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 16 ступенчатый установочный, сталь 5.8, цинк | 00000413018 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 8 | 16 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 16 ступенчатый установочный, сталь 4.8 | 00000412970 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 8 | 16 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 12 ступенчатый установочный, сталь нержавеющая А1 | 00000407486 | СТАЛЬ НЕРЖАВЕЮЩАЯ А1 / БЕЗ ПОКРЫТИЯ | 8 | 12 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 12 ступенчатый установочный, сталь 5.8, цинк | 00000413017 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 8 | 12 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 12 ступенчатый установочный, сталь 4.8 | 00000412969 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 8 | 12 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 10 ступенчатый установочный, сталь нержавеющая А1 | 00000407485 | СТАЛЬ НЕРЖАВЕЮЩАЯ А1 / БЕЗ ПОКРЫТИЯ | 8 | 10 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 10 ступенчатый установочный, сталь 5.8, цинк | 00000413016 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 8 | 10 | 100 | По запросу | |
||||
| DIN 923 Винт 8* 10 ступенчатый установочный, сталь 4.8 | 00000412968 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 8 | 10 | 100 | По запросу | |
||||
| DIN 923 Винт 6* 8 ступенчатый установочный, сталь нержавеющая А1 | 00000407484 | СТАЛЬ НЕРЖАВЕЮЩАЯ А1 / БЕЗ ПОКРЫТИЯ | 6 | 8 | 100 | По запросу | |
||||
| DIN 923 Винт 6* 8 ступенчатый установочный, сталь 5.8, цинк | 00000413007 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 6 | 8 | 100 | По запросу | |
||||
| DIN 923 Винт 6* 8 ступенчатый установочный, сталь 4.8 | 00000412959 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 6 | 8 | 100 | По запросу | |
||||
| DIN 923 Винт 6* 6 ступенчатый установочный, сталь нержавеющая А1 | 00000407483 | СТАЛЬ НЕРЖАВЕЮЩАЯ А1 / БЕЗ ПОКРЫТИЯ | 6 | 6 | 100 | По запросу | |
||||
| DIN 923 Винт 6* 6 ступенчатый установочный, сталь 5.8, цинк | 00000413006 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 6 | 6 | 100 | По запросу | |
||||
| DIN 923 Винт 6* 6 ступенчатый установочный, сталь 4.8 | 00000412958 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 6 | 6 | 100 | По запросу | |
||||
| DIN 923 Винт 6* 5 ступенчатый установочный, сталь нержавеющая А1 | 00000407482 | СТАЛЬ НЕРЖАВЕЮЩАЯ А1 / БЕЗ ПОКРЫТИЯ | 6 | 5 | 100 | По запросу | |
||||
| DIN 923 Винт 6* 5 ступенчатый установочный, сталь 5.8, цинк | 00000413005 | СТАЛЬ КП 5.8 / ЦИНК БЕЛЫЙ | 6 | 5 | 100 | По запросу | |
||||
| DIN 923 Винт 6* 5 ступенчатый установочный, сталь 4.8 | 00000412957 | СТАЛЬ КП 4.8 / БЕЗ ПОКРЫТИЯ | 6 | 5 | 100 | По запросу | |
||||
| DIN 923 Винт 6* 4 ступенчатый установочный, сталь нержавеющая А1 | 00000407481 | СТАЛЬ НЕРЖАВЕЮЩАЯ А1 / БЕЗ ПОКРЫТИЯ | 6 | 4 | 100 | По запросу | |
DIN 923 - винты ступенчатые установочные с плоской головкой и прямым шлицем
Конструктивно такие винты делятся на две части. Верхняя часть не имеет резьбы и помещается в круглые гладкие отверстия. Вторая часть изготовлена в виде цапфы с резьбой с метрическим шагом. Именно цапфа закручивается в отверстие с внутренней резьбой и обеспечивает фиксацию деталей в неподвижном состоянии. Поскольку верхняя часть винтов не имеет резьбы, диаметр установочного отверстия верхней детали может не совпадать с диаметром отверстия второй детали.
Винты ступенчатые установочные с плоской головкой и прямым шлицем применяются в машиностроении, приборостроении, станкостроении, сборке мебели и электротехнике.
| Размеры | d k | k | b | d s |
| M3 | 7 | 1.8 | 4.5 | 4 |
| M4 | 8.5 | 2.4 | 6 | 5.5 |
| M5 | 11 | 2.7 | 7 | 7 |
| M6 | 13 | 3.1 | 9 | 8 |
| M8 | 16 | 3.8 | 11 | 10 |
| M10 | 20 | 4.6 | 13.5 | 13 |
