Виды резьб

Самым популярным способом соединения частей конструкций является резьбовое соединение: в строительстве, различных монтажных и ремонтных работах, в производственных отраслях и тд. Данный способ чаще всего используется, поскольку обладает рядом преимуществ:

• Максимальная надежность с длительным сроком службы;
• Простой монтаж/демонтаж с помощью общедоступных инструментов;
• Доступность, небольшие размеры и вес;
• Широкий ассортимент различных типоразмеров;
• Контроль момента затяжки.

Назначение и типы резьбовых соединений

Резьбовые соединения обеспечивают надежную стыковку деталей с необходимой степенью затягивания для фиксации в нужном положении и поддержания нужного расстояния между скрепляемыми частями.

В зависимости от исполнения и области применения, соединения выполняются с помощью крепежа (болты, винты, гайки, шпильки) или непосредственно друг с другом без дополнительных элементов (труба с нарезанной резьбой).

Есть несколько основных параметров, по которым различают резьбы: цилиндрические и конические (форма поверхности), наружные и внутренние (расположение резьбы), левые и правые (направление витков).

Но для классификации решающее значение имеет профиль нарезки. По данному признаку выделяют следующие типы резьбовых соединений:

• метрическая;
• дюймовая;
• трубная цилиндрическая;
• трапецеидальная;
• упорная;
• круглая.

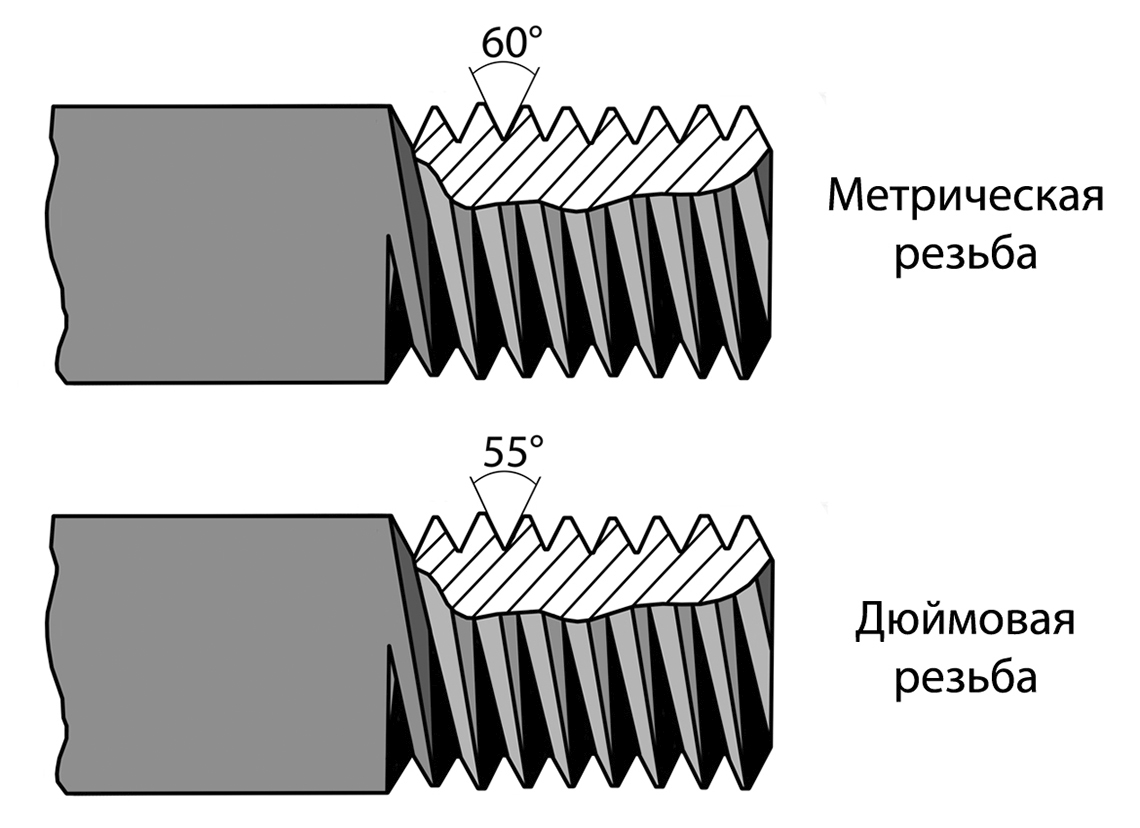

Метрическая резьба

Метрическая резьба используется в большинстве крепежных изделий и является самым распространенным видом резьбовых соединений. Ее профиль напоминает треугольник с углом 60° и выполняется в соответствии с ГОСТ 9150-81. Шаг резьбы составляет 0,25-6 мм, а внешний диаметр — 1-600 мм.

Исполнение метрической резьбы бывает и коническим (диаметр 6-60 мм, конусность 1:16) для создания герметичных соединений. Поэтому фиксация крепежа с такой резьбой происходит без применения стопорных гаек.

Дюймовая резьба

Дюймовая резьба не сильно отличается от метрической за исключением двух параметров: угол наклона профильного гребня составляет 55°, а диаметр измеряется в дюймах, который указывается в целых и дробных долях (например, 1 1/4″). Распространенные значения диаметра в промышленности составляют от 3/16″ до 4″, а число витков на дюйм – 3-28. Крепеж с дюймовой резьбой чаще применяется в странах, где используется английская система мер.

Точно так же, как и с метрической резьбой, дела обстоят и с конической формой дюймовой резьбы. Она используется для лучшей герметичности без использования уплотнительных элементов и применяется в основном в трубопроводных системах.

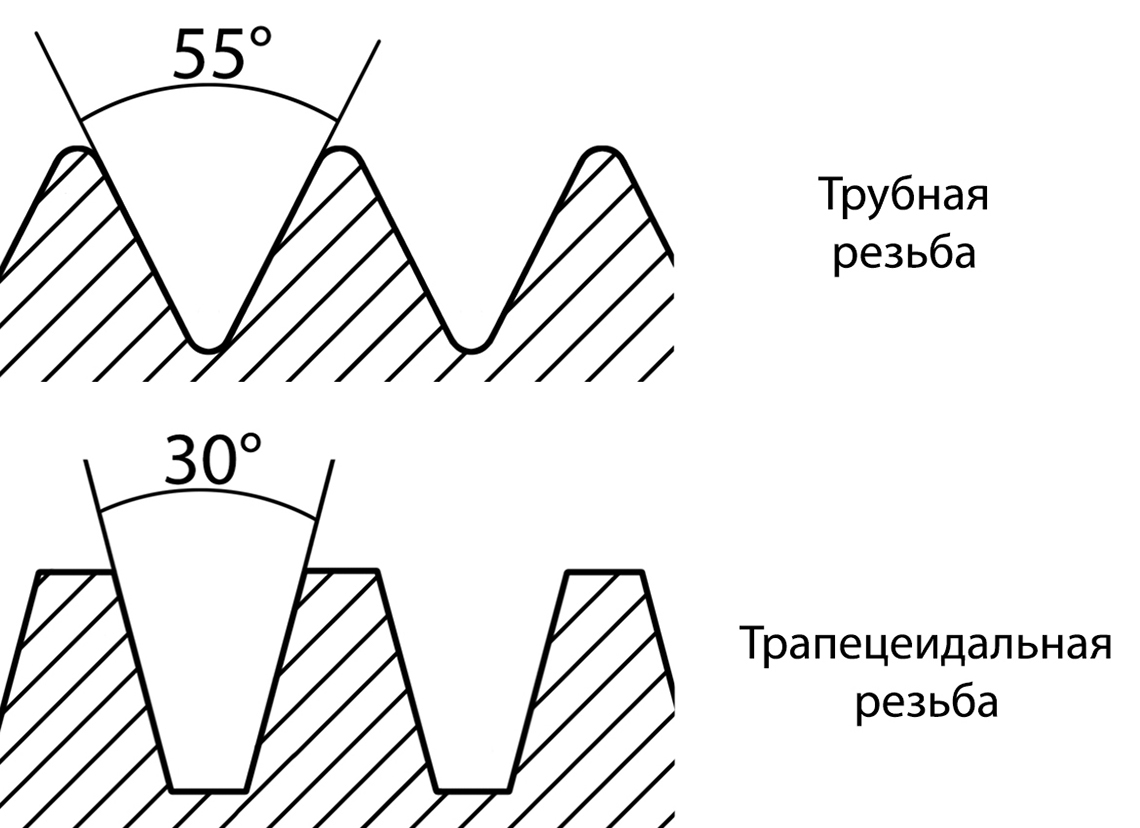

Трубная резьба

Следующий тип – трубная резьба. Она осуществляется по ГОСТ 6357-81 и имеет вид равнобедренного треугольника с углом наклона гребней 55°. Может быть цилиндрической и конической (конусность 1:16). Более высокую степень герметичности соединения обеспечивает скругление верхних граней гребней, тем самым избавляя от зазоров места выступов и впадин. Диаметр трубной резьбы измеряется в дюймах и составляет от 1/16 до 6. Шаг резьбы от 11 до 28 витков.

Чтобы не было критического сокращения толщины стенки трубы, для сохранения прочности шаг трубной резьбы сокращен. Это также является неким отличием трубной резьбы от других видов резьб.

Трапецеидальная

Форма такой резьбы, соответственно, напоминает равнобокую трапецию с углом наклона граней 30°. Чаще всего используется в обычных соединениях «винт-гайка». Выполняется по ГОСТ 9481-81. Соединения с такой резьбой отличаются особой прочностью и поэтому применяются в условиях динамических нагрузок.

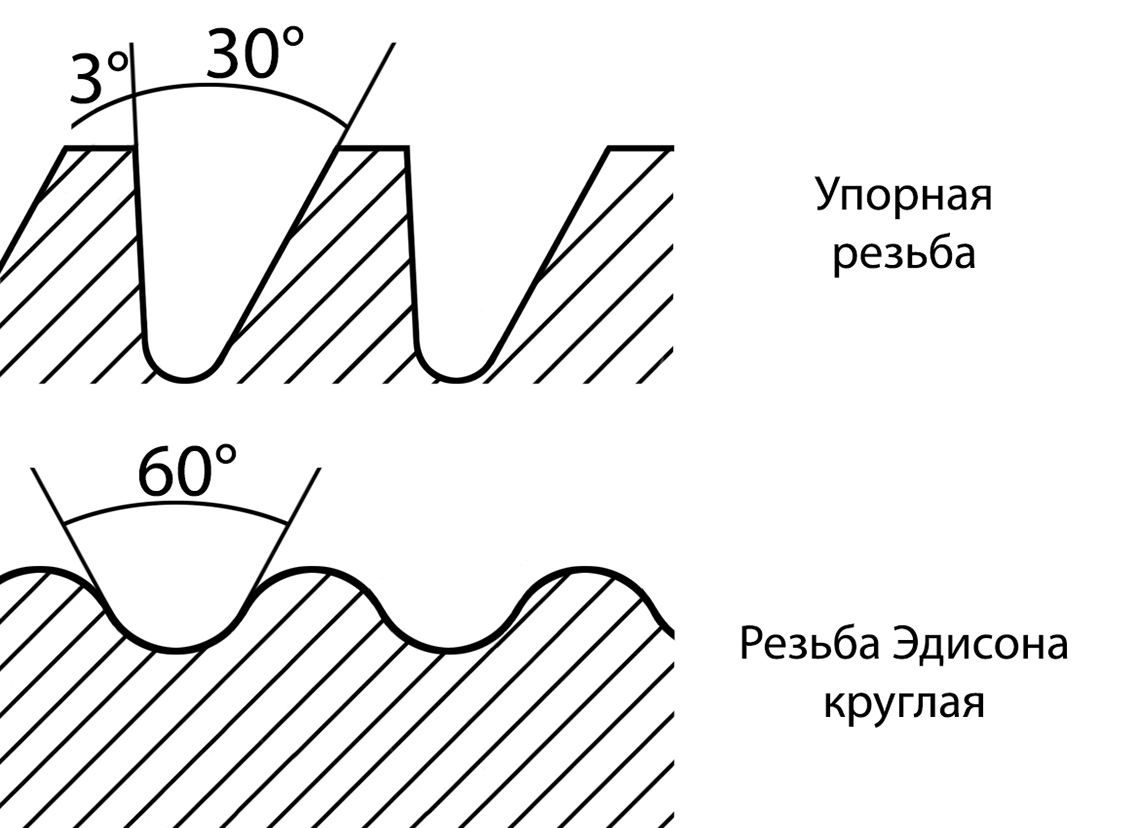

Упорная резьба

Схожий тип с трапециевидной резьбой, но отличие лишь в том, что форма профиля в виде неравнобокой трапеции (угол наклона с одной стороны гребня равен 3°, а с другой 30°). Подходит данный тип для крепежных элементов 10-600 мм. Шаг резьбы – от 2 до 25 мм. Чаще всего применяются в соединениях, где имеется осевая нагрузка в одном направлении.

Резьба Эдисона круглая

Круглая резьба ГОСТ 6042-83 с дуговым профилем. Угол наклона сторон 60°. Круглая резьба стойкая к механическому износу из-за своей формы, поэтому ее применяют в механизмах, которые подвержены постоянным переменным нагрузкам.

От правильно подобранного крепежа зависит очень многое, но самое главное – безопасность конструкции. Поэтому надо подходить к выбору крепежного изделия кропотливо и подготовлено, заостряя внимание абсолютно на всех его характеристиках. Теперь разобраться в типах резьб, их значениях, формах и областях применения будет проще.
