Момент затяжки

Что такое момент затяжки резьбовых соединений?

Чтобы повысить сопротивляемость соединения к разным неблагоприятным факторам и условиям, увеличить срок службы соединения и просто для того, чтобы сделать соединение прочнее, нужно правильно учитывать степень затяжки.

Для каждого крепежа есть наилучшая степень затяжки на посадочном месте. Ее рассчитывают в зависимости от свойств тех или иных материалов, нагрузок и температуры.

Момент затяжки – это прилагаемое усилие к крепежу при его закручивании в резьбовое соединение. Так, если закрутить крепежное изделие слабее (с меньшим усилием, чем это требуется), то, скорее всего, под воздействием негативных факторов (различных вибраций, ударов и т.д.), соединение раскрутится и тем самым нарушит герметичность между скрепляемыми частями.

Или же если перестараться и закрутить крепежный элемент больше, чем это необходимо, может произойти разрушение самого крепежного элемента (срав резьбы) или скрепляемых деталей (трещины, сколы).

У каждого метрического и дюймового болта есть класс прочности.

Цифры на головке – класс прочности метрических болтов.

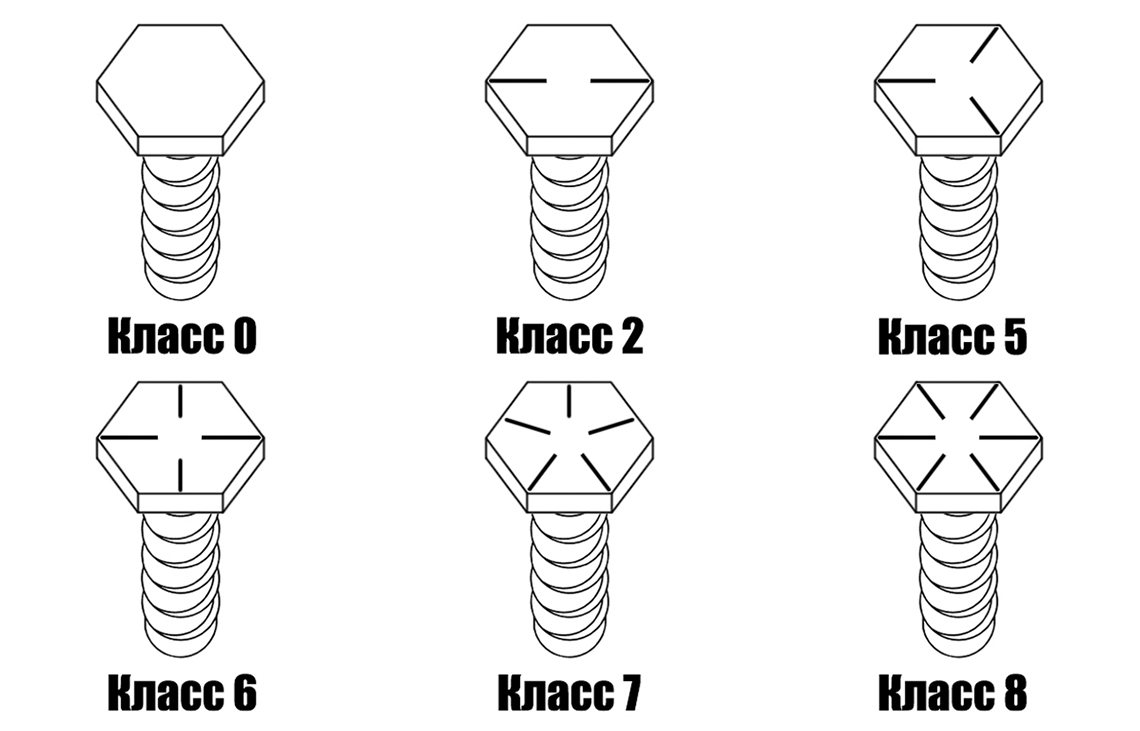

Насечки на головке – класс прочности дюймовых болтов.

Для каждого класса прочности существуют наилучшие моменты затяжки динамометрическим ключом. Эти данные занесены в таблицы затяжки метрических и дюймовых болтов. Таблицы представлены в конце данного материала.

Усилие затяжки болтов: определение момента

От качества метиза и его фиксации зависит надежность, а в некоторых моментах и безопасность соединений. Поэтому нужно точно знать, с каким усилием закручивать болт, чтобы он не был слишком затянут или разболтан.

Момент усилия затяжки болтов — это модульная величина силы, приложенная к гайке во время накручивания ее на резьбовой стержень болта.

Многие пренебрегают расчетами усилий, которые нужно прикладывать при закручивании болтов и из-за этого теряются крепежные качества. Так, если не рассчитать усилие и не до конца закрутить болт, например, на фланцевом соединении трубопровода, то это приведет к негерметичности и утечке воды. Или, наоборот, сорванная резьба из-за чрезмерного усилия при закручивании приведет к разрушению соединяемой конструкции даже при небольших нагрузках.

Вручную выполнять расчеты можно, но гораздо быстрее будет воспользоваться таблицами усилий затяжки для метрических и дюймовых болтов.

Методика затяжки болтов бывает неконтролируемой и контролируемой. В первом случае для закручивания используется обычный гаечный ключ и молоток. При таком способе закручивания невозможно узнать, правильно ли затянута резьба — качество резьбового соединения зависит от мастерства того, кто выполнял работу. Во втором случае для затягивания крепежа используются специальные калибровочные инструменты, которые обеспечивают соблюдение табличных или расчетных значений оптимального крутящего момента.

Контроль над затяжкой крепежных элементов

Рекомендуется выполнять контролируемую затяжку крепежа, например, с помощью динамометрических ключей. Это позволит получить главные преимущества:

• Можно не опасаться за целостность крепежного элемента, так как нагрузка на него будет точной;
• Возможность повысить прочность конструкции и соединений путем равномерного распределения нагрузки во время вкручивания;
• Использование динамометрического ключа поможет избежать травм и сделает работу с крепежом более легкой, комфортной и безопасной;
• Более быстрое закручивание, а, следовательно, экономия времени в процессе работы с крепежом;
• Исключение брака в соединениях во время выполнения работ.

Исходя из вышеперечисленных преимуществ, динамометрические ключи являются востребованными и популярными во многих сферах: строительство, производство, сборка автомобилей и мебели, ремонтные работы и многие другие области.

Этот инструмент бывает нескольких типов:

Динамометрический ключ щелчкового типа – наиболее популярная разновидность. Значение силы закручивания выставляется перед началом работы. После того, как это значение будет достигнуто, ключ издаст «щелчок» и передача крутящего момента на крепежное изделие будет остановлено.

Стрелочный динамометрический ключ – менее популярный вариант за счет невозможность установки значения силы заранее. Из-за этого, в труднодоступных местах, установка крепежа будет проблемной, так как контролировать усилие во время применения сложно. Принцип работы стрелочного динамометрического ключа следующий: рукоятка смещается на определенный угол со шкалой значений, а указатель остается неподвижным. Такой инструмент подойдет только для опытных людей, которые научились «чувствовать» усилие при закручивании.

Цифровой динамометрический ключ работает точно так же, как и ключ щелчкового типа. Различие лишь в том, что усилие при затягивании измеряется с помощью электронного механизма и отображается на дисплее. Когда необходимое значение достигнуто, происходит оповещение в виде звукового сигнала.

Ключ-мультипликатор. Данный инструмент поможет затянуть высокопрочный крепеж, когда требуется усиление крутящего момента, а также пригодится для выполнения работ в труднодоступных местах. При выборе ключа-мультипликатора, следует обратить внимание на характеристики динамометрического ключа. По мнению специалистов, усилие динамометрического ключа должно быть в 5 раз меньше, чем у ключа-мультипликатора. Применять один инструмент без другого нельзя, так как можно «перетянуть» крепежное соединение.

Момент затяжки болтов: таблицы.

Важное примечание: таблицы подходят исключительно для новых гаек и болтов. При повторной эксплуатации есть высокий риск повреждения соединений и, следовательно, аварийных и чрезвычайных ситуаций.

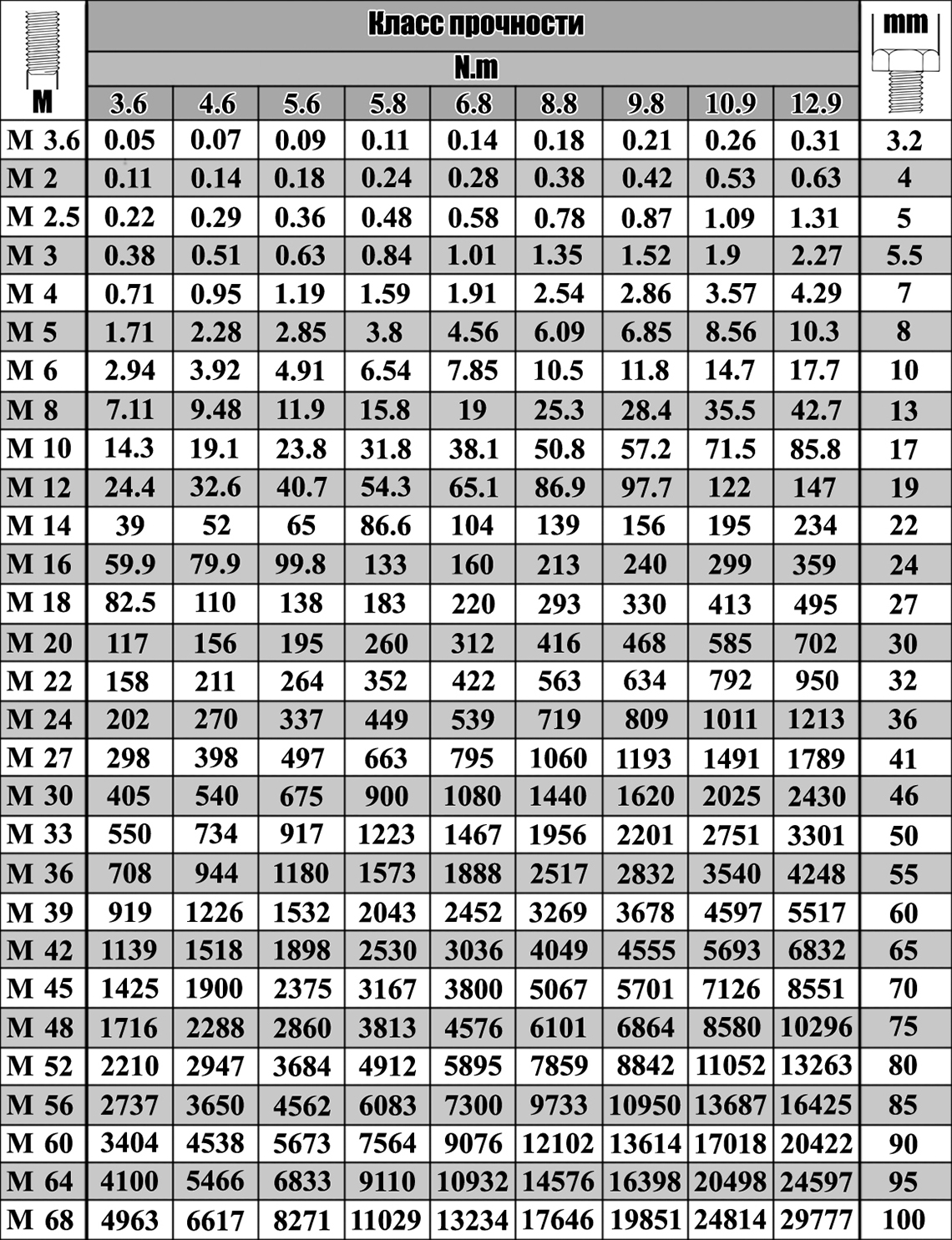

1. Таблица усилий затяжки метрических болтов.

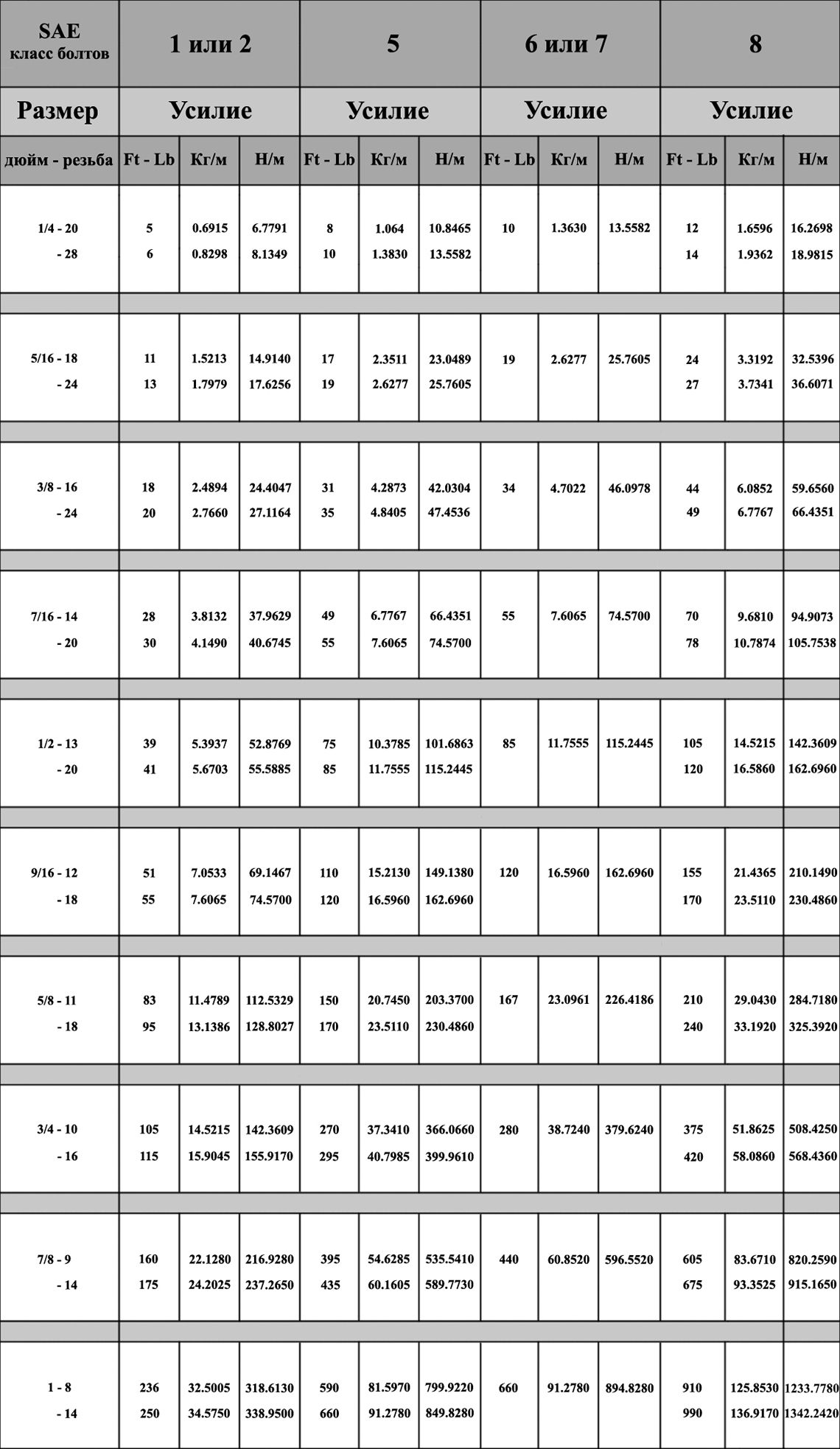

2. Таблица усилий затяжки дюймовых болтов

Теперь, зная самое главное о затяжке крепежных изделий, выполнить надежное и долговечное соединение будет гораздо проще.
