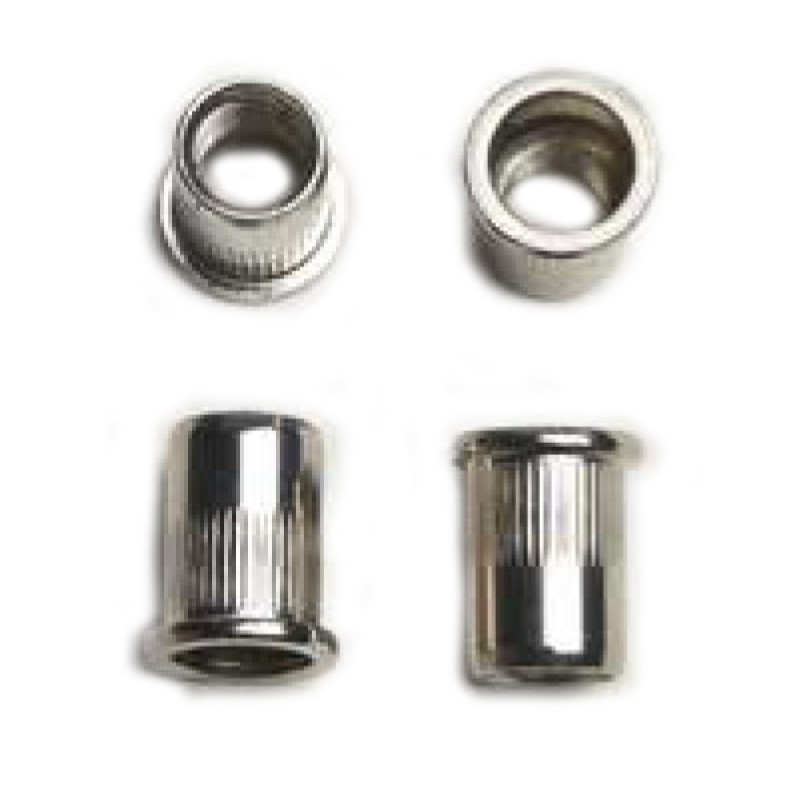

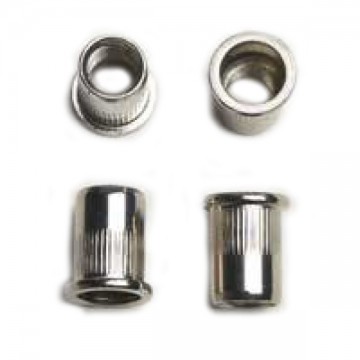

Заклепка резьбовая MASTERFIX MFX 24-CO цилиндрическая головка
| Характеристики | |
| Материал: | Нержавеющая сталь (A2) |
-
0.70 руб.
Доступность: Под заказ
- Код товара: MFX 24-CO
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
MFX 24-CO - Masterfix заклепка резьбовая цилиндрическая головка

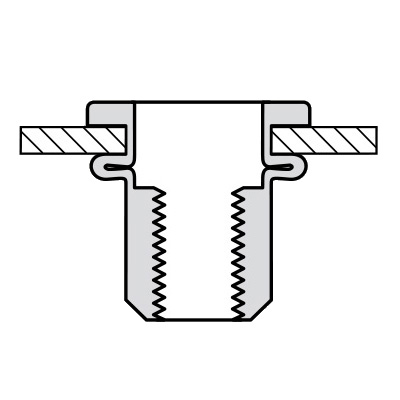

Установка заклепки возможна при доступе только с одной стороны детали. Устанавливаются с помощью заклепочника для резьбовых заклепок.
Заклепка резьбовая с цилиндрической головкой применяется для создания неразъемных соединений листов и деталей.
Длинна (мм)

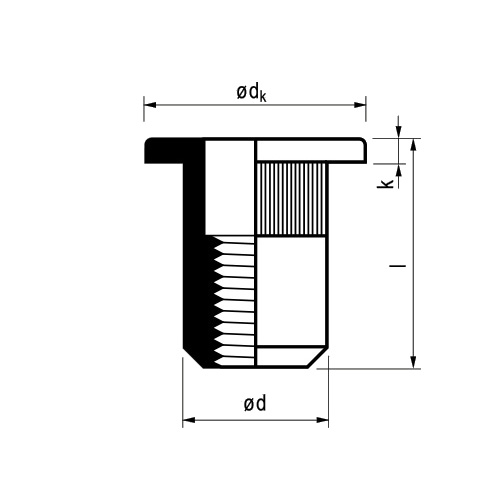

| ø d | l [+0,5/-0] |
 |
Ø dk [+0/-0,5] |
k≤ | Ø d [+0/-0,2] |
Nm |
N |
N |
|
| 24M04CO1 | M4
Ø 6,0 |
11,0 | 0,5 - 3,0 | 9,0 | 1,1 | 5,9 | 7,0 | 7.800 | 2.600 |
| CO2 | 14,0 | 3,0 - 4,5 | |||||||
| 24M05CO1 | M5
Ø 7,0 |
13,0 | 0,5 - 3,0 | 10,0 | 1,1 | 6,9 | 12,0 | 11.760 | 3.920 |
| CO2 | 16,0 | 3,0 - 5,5 | |||||||
| CO3 | 19,0 | 5,5 - 8,0 | |||||||
| 24M06CO1 | M6
Ø 9,0 |
16,0 | 0,5 - 3,0 | 12,0 | 1,6 | 8,9 | 22,2 | 20.580 | 5.630 |
| CO2 | 18,5 | 3,0 - 5,5 | |||||||
| 24M08CO1 | M8
Ø 11,0 |
17,5 | 0,5 - 3,0 | 15,0 | 1,6 | 10,9 | 30,5 | 26.460 | 7.800 |
| CO2 | 20,0 | 3,0 - 5,5 | |||||||
| 24M10CO1 | M10
Ø 13,0 |
19,0 | 0,5 - 3,0 | 16,0 | 2,1 | 12,9 | 39,0 | 35.280 | 8.800 |
| CO2 | 24,0 | 3,0 - 6,0 |
