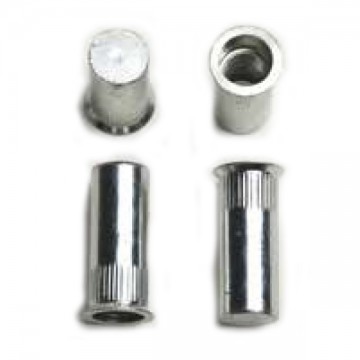

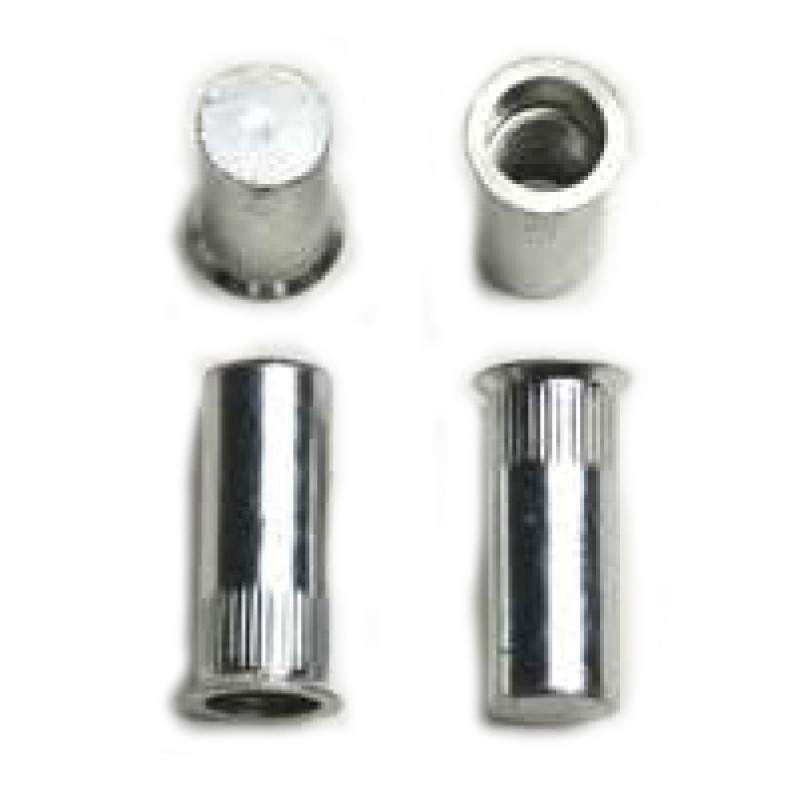

Заклепка резьбовая MASTERFIX MFX 23-VG потайная головка
| Характеристики | |
| Материал: | Оцинкованная сталь |
- Код товара: MFX 23-VG
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
MFX 23-VG - Masterfix заклепка резьбовая потайная головка

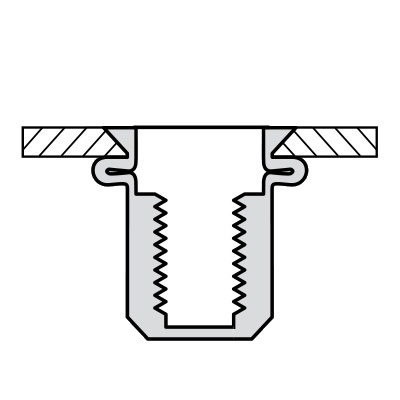

Установка заклепки возможна при доступе только с одной стороны детали. Устанавливаются с помощью заклепочника для резьбовых заклепок. Потайная головка позволяет "спрятать" заклепку в материале.
Заклепка резьбовая с потайной головкой применяется для работы с тонким пластиком или металлом. В быту используется при сборке мебели или для установки кондиционеров.

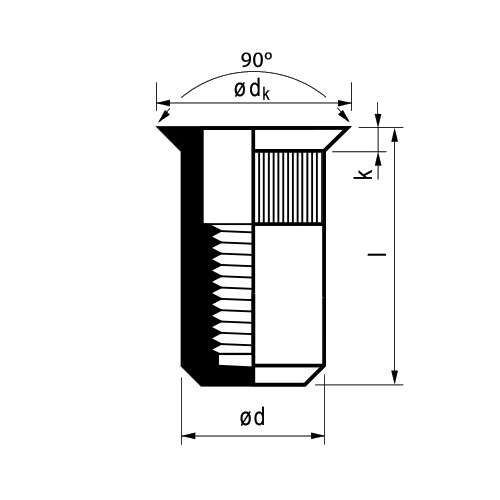

Длинна (мм)
| ø d | l [+0,5/-0] |
 |
Ø dk [+0,2/-0,5] |
k≤ | Ø d [+0/-0,2] |
Nm |
N |
N |
|
| 23M03VG1 | M3
Ø 5,0 |
16,0 | 1,5 - 3,5 | 7,5 | 1,5 | 4,9 | 3,0 | 4.900 | 900 |
| VG2 | 17,0 | 3,5 - 5,0 | |||||||
| 23M04VG1 | M4
Ø 6,0 |
17,5 | 1,5 - 4,0 | 8,5 | 1,5 | 5,9 | 4,0 | 7.860 | 2.210 |
| VG2 | 20,0 | 4,0 - 6,5 | |||||||
| 23M05VG1 | M5
Ø 7,0 |
20,0 | 1,5 - 4,0 | 9,5 | 1,5 | 6,9 | 5,0 | 10.780 | 2.320 |
| VG2 | 22,5 | 4,0 - 6,5 | |||||||
| VG3 | 25,0 | 6,5 - 9,0 | |||||||
| 23M06VG1 | M6
Ø 9,0 |
23,0 | 1,5 - 4,0 | 11,5 | 1,5 | 8,9 | 16,0 | 16.660 | 3.660 |
| VG2 | 25,5 | 4,0 - 6,5 | |||||||
| VG3 | 28,0 | 6,5 - 9,0 | |||||||
| 23M08VG1 | M8
Ø 11,0 |
27,0 | 1,5 - 4,0 | 13,5 | 1,5 | 10,9 | 20,0 | 30.840 | 4.720 |
| VG2 | 29,5 | 4,0 - 6,5 | |||||||
| VG3 | 32,0 | 6,5 - 9,0 | |||||||
| 23M10VG1 | M10
Ø 12,0 |
30,0 | 2,0 - 4,5 | 14,5 | 1,7 | 11,9 | 28,0 | 30.840 | 4.900 |
| VG2 | 33,0 | 4,5 - 7,5 | |||||||
| VG3 | 36,0 | 7,5 - 10,5 | |||||||
| 23M12VG1 | M12
Ø 16,0 |
34,5 | 2,0 - 4,5 | 19,0 | 1,9 | 15,9 | 43,7 | 48.000 | 6.800 |
| VG2 | 37,5 | 4,5 - 7,5 | |||||||
| VG3 | 40,5 | 7,5 - 10,5 |
