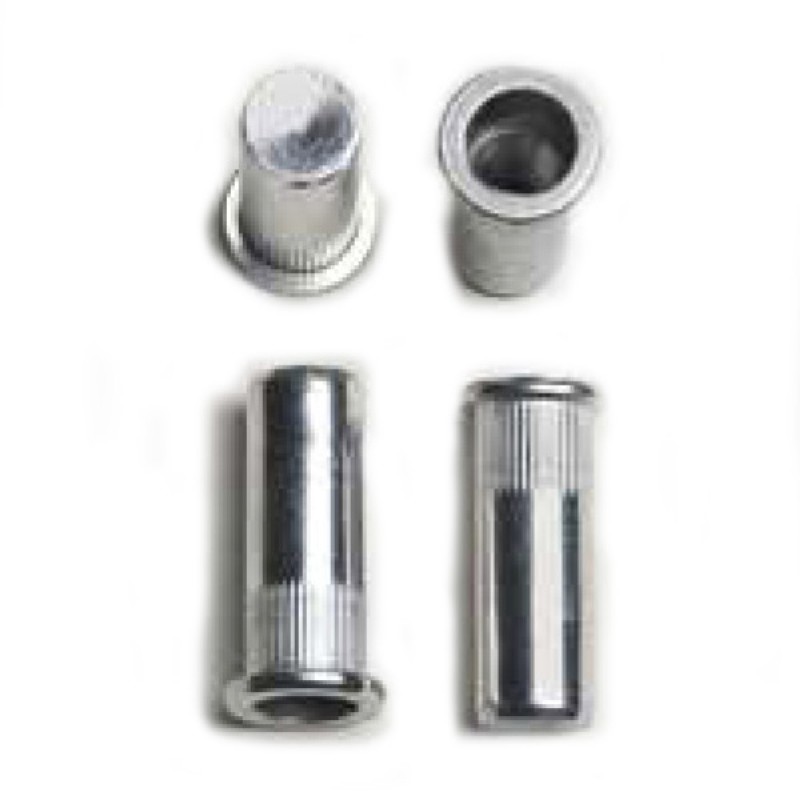

Заклепка резьбовая MASTERFIX MFX 20-CG цилиндрическая головка
| Характеристики | |
| Материал: | Алюминий (AlMg5) |
- Код товара: MFX 20-CG
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
MFX 20-CG - Masterfix заклепка резьбовая цилиндрическая головка

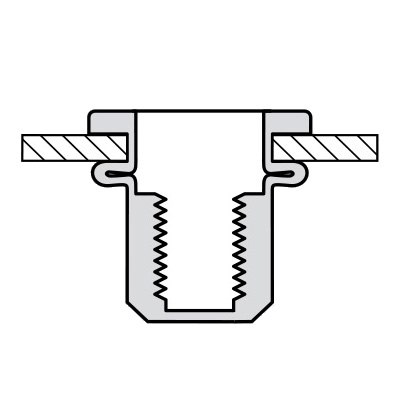

Установка заклепки возможна при доступе только с одной стороны детали. Устанавливаются с помощью заклепочника для резьбовых заклепок.
Заклепка резьбовая с цилиндрической головкой применяется для создания неразъемных соединений листов и деталей.
Длинна (мм)
| ø d | l [+0,5/-0] |
 |
Ø dk [+0/-0,5] |
k≤ | Ø d [+0/-0,2] |
Nm |
N |
N |
|
| 20M03CG1 | M3
Ø 5,0 |
15,0 | 0,5 - 2,5 | 7,0 | 0,9 | 4,9 | 2,0 | 2.000 | 700 |
| CG2 | 16,0 | 2,5 - 3,5 | |||||||
| 20M04CG1 | M4
Ø 6,0 |
16,0 | 0,5 - 3,0 | 9,0 | 1,1 | 5,9 | 4,0 | 2.800 | 1.000 |
| CG2 | 19,0 | 3,0 - 4,5 | |||||||
| 20M05CG1 | M5
Ø 7,0 |
18,5 | 0,5 - 3,0 | 10,0 | 1,1 | 6,9 | 5,0 | 4.900 | 1.100 |
| CG2 | 21,5 | 3,0 - 5,5 | |||||||
| CG3 | 24,5 | 5,5 - 8,0 | |||||||
| 20M06CG1 | M6
Ø 9,0 |
21,5 | 0,5 - 3,0 | 12,0 | 1,6 | 8,9 | 11,0 | 9.300 | 2.200 |
| CG2 | 24,0 | 3,0 - 5,5 | |||||||
| CG3 | 26,5 | 5,5 - 8,0 | |||||||
| 20M08CG1 | M8
Ø 11,0 |
26,0 | 0,5 - 3,0 | 15,0 | 1,6 | 10,9 | 14,6 | 14.700 | 2.400 |
| CG2 | 28,5 | 3,0 - 5,5 | |||||||
| CG3 | 31,0 | 5,5 - 8,0 | |||||||
| CG4 | 33,5 | 8,0 - 10,5 | |||||||
| 20M10CG1 | M10
Ø 12,0 |
28,0 | 0,5 - 3,0 | 16,0 | 2,1 | 11,9 | 19,9 | 21.500 | 3.800 |
| CG2 | 33,0 | 3,0 - 6,0 | |||||||
| CG3 | 36,0 | 6,0 - 9,0 | |||||||
| CG4 | 39,0 | 9,0 - 12,0 |
