Класс прочности ГОСТ и DIN

Каждый крепежный элемент имеет свои характеристики. Умение рассчитать механические характеристики поможет выбрать крепежное изделие, подходящее под те или иные строительные работы, максимально безопасное, выдерживающее требуемые нагрузки.

Важная характеристика – класс прочности.

Класс прочности – важнейшая характеристика метизов, обозначающая предел металла на разрыв.

Для крепежа из углеродистой стали класс прочности обозначается в виде двух чисел через точку. Помимо этого, дополнительно указывается стандарт, по которому изготовлен крепеж.

Болты, гайки и шпильки делятся на 10 классов прочности. Первое число показывает значение критического предела на разрыв, уменьшенное в 100 раз. Выражается в Н/мм² (растягивающая сила/площадь сечения крепежа). Второе число, при умножении на 10, показывает предел текучести (такое напряжение, при котором у материала начинается пластическая деформация) к пределу прочности на растяжение. Выражается в %. К примеру, класс прочности 8.8. Первая восьмерка указывает на то, что предел прочности равен 800 Н/мм², а умножив вторую восьмерку на 10, получится, что минимальный предел текучести составляет 80%.

Для того чтобы исключить расчеты, составляются таблицы для метизов по различным свойствам.

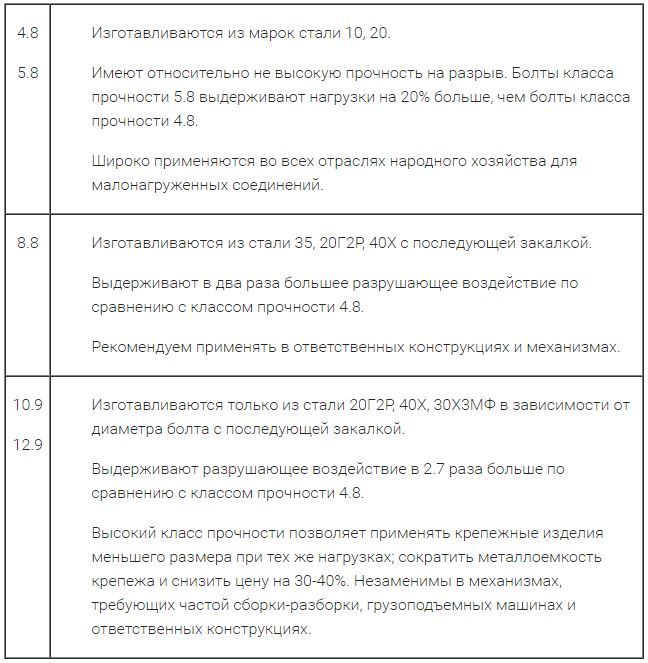

Класс прочности болтов.

Болты проходят различные проверки на прочность и маркируются. Следует отметить, что если первая цифра маркировки больше второй, то болты более прочные на разрыв, но менее гибкие.

Болты, класс прочности 5.8, по ГОСТ.

ГОСТ 7798, ГОСТ 7805, ГОСТ 15589, ГОСТ 7795, ГОСТ 7796, ГОСТ 7808, ГОСТ 7795, ГОСТ 7796, ГОСТ 7808

Болты, класс прочности 5.8, по DIN.

DIN 931, DIN 933.

Болты, класс прочности 6.8, по ГОСТ.

ГОСТ 7805.

Болты, класс прочности 6.8, по DIN.

DIN 931, DIN 933.

Болты, класс прочности 8.8, по ГОСТ.

ГОСТ 7798, ГОСТ 7805, ГОСТ 7808, ГОСТ 22353-77, ГОСТ 7795, ГОСТ 7796.

Болты, класс прочности 8.8, по DIN.

DIN 931, DIN 933.

Болты, класс прочности 10.9, 11.0 ХЛ, по ГОСТ.

ГОСТ Р52644, ГОСТ 22353.

Болты, класс прочности 10.9, по DIN.

DIN 931, DIN 933.

Класс прочности гаек.

Гайки маркируются, начиная с 8 класса прочности.

Гайки, класс прочности 5.8, по ГОСТ.

ГОСТ 5915, ГОСТ 5927, ГОСТ 15526 (класс прочности 6.0).

Гайки, класс прочности 5.8, по DIN.

DIN934.

Гайки, класс прочности 8.8, по ГОСТ.

ГОСТ 5915, ГОСТ 5927.

Гайки, класс прочности 8.0, по DIN.

DIN 934.

Гайки, класс прочности 10.9, 11.0 ХЛ, по ГОСТ.

ГОСТ Р52645-2006, ГОСТ 22354-77.

Класс прочности шайб.

У шайб не бывает класса прочности. Их твердость измеряется по Виккерсу, Роквеллу и Бринеллю. Наиболее распространенный метод измерения твердости - по Виккерсу. Может быть от 100 до 400 единиц и обозначается HV100, HV200, HV300, HV400. По Роквеллу твёрдость обозначается HRC, по Бринеллю – НВ.

Выбирая крепеж, обращайте внимание на маркировки. От этого будет зависеть то, какое изделие подойдет для Ваших работ. А как расшифровать маркировки и рассчитать характеристики теперь Вы уже знаете.
