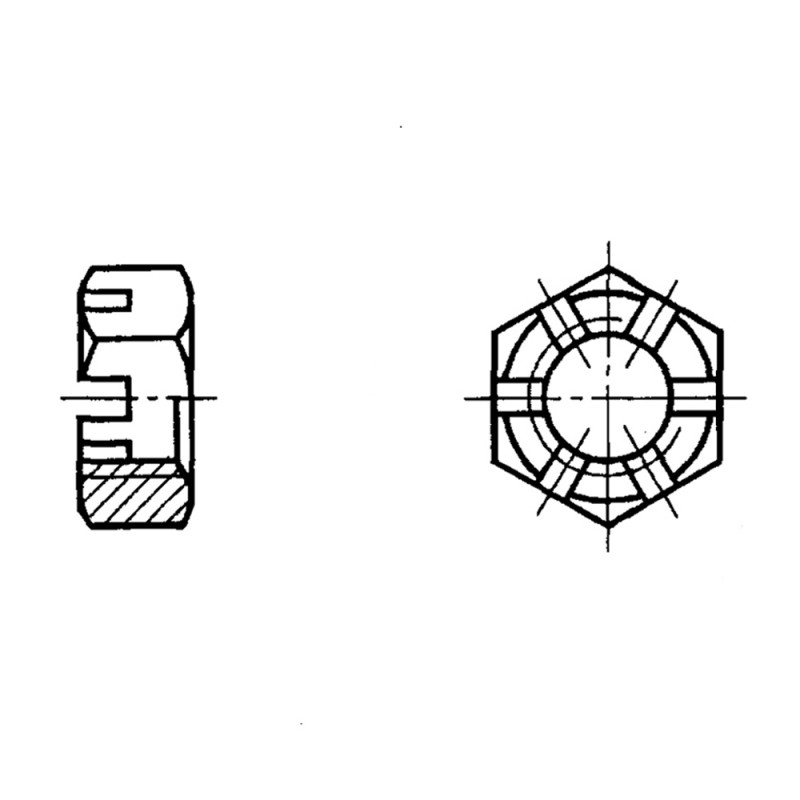

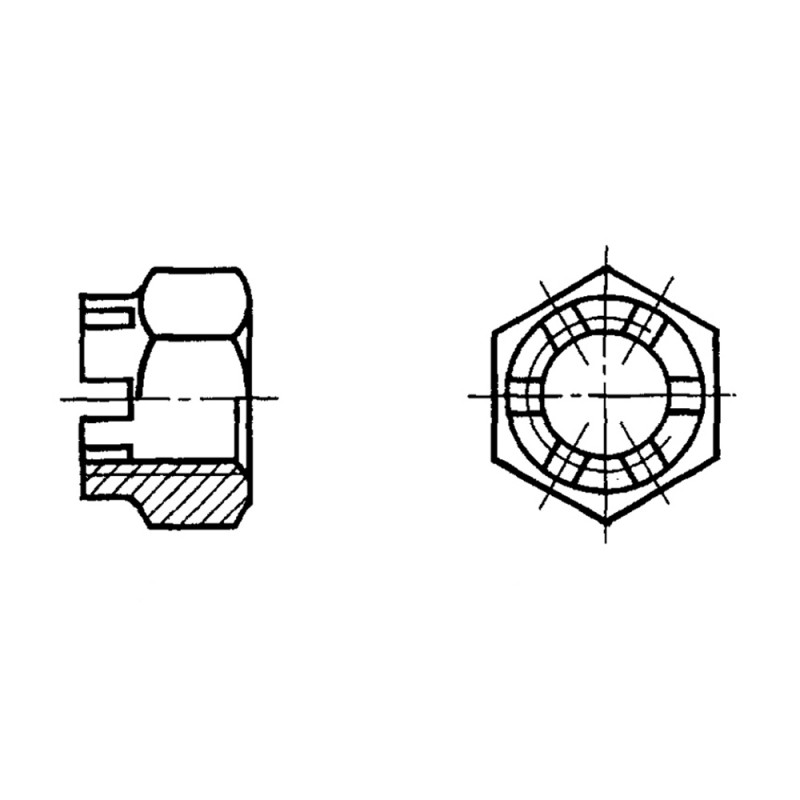

Гайка ГОСТ 5919-73 шестигранная прорезная и корончатая низкая
| Характеристики | |
| Аналог: | DIN 937, EN ISO 7038 |
| Класс точности: | В |
| Материал: | Сталь |
| Размеры: | Диаметр резьбы от 6 до 48 мм |
- Код товара: ГОСТ 5919-73
ГОСТ 5919-73 - гайки шестигранные прорезные и корончатые низкие
С помощью данных гаек осуществляется стопорение болтовых и шпилечных соединений. Это необходимо для узлов, воспринимающих вибрационные нагрузки, но к которым нельзя прикладывать увеличенный затягивающий момент. Преимущество низких гаек в малом весе и увеличенной скорости монтажа за счет меньшего количества витков.
Гайки шестигранные прорезные и корончатые низкие применяются в автомобильной промышленности, а также вагоностроении.
Посмотреть документацию по ГОСТ 5919-73

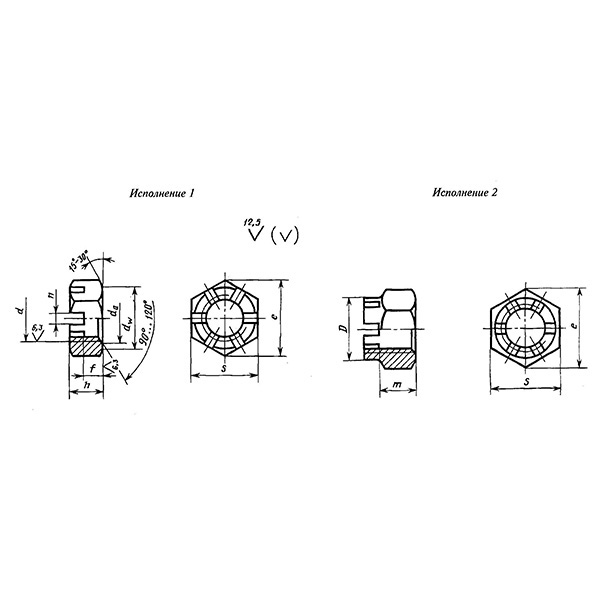

Таблица 1
| Диаметр резьбы d | Шаг резьбы | Размер под ключ S | Высота h | Расстояние от опорной поверхности до основания прорези f и коронки m | dw, не менее | Диаметр описанной окружности e, не менее | Диаметр фаски da | Диаметр коронки D | Число прорезей | Ширина прорези n | Размер шплинта Исп 1 | Размер шплинта Исп 2 | ||
| крупный | мелкий | не менее | не более | |||||||||||
| 6 | 1.0 | 10 | 6 | 3.5 | 9.0 | 10.9 | 6 | 6.75 | 6 | 2.0 | 1.6x16 | |||
| 8 | 1.25 | 1.0 | 13 | 7 | 4.0 | 11.7 | 14.2 | 8 | 8.75 | 6 | 2.5 | 2x20 | ||
| 10 | 1.5 | 1.25 | 16 | 8 | 5.0 | 14.6 | 17.6 | 10 | 10.8 | 6 | 2.8 | 2.5x25 | ||
| 12 | 1.75 | 1.25 | 18 | 10 | 6.0 | 16.6 | 19.9 | 12 | 13.0 | 16 | 6 | 3.5 | 3.2x32 | 3.2x25 |
| (14) | 2.0 | 1.5 | 21 | 11 | 7.0 | 19.6 | 22.8 | 14 | 15.1 | 19 | 6 | 3.5 | 3.2x32 | 3.2x25 |
| 16 | 2.0 | 1.5 | 24 | 12 | 7.0 | 22.5 | 26.2 | 16 | 17.3 | 22 | 6 | 4.5 | 4x36 | 4x32 |
| (18) | 2.5 | 1.5 | 27 | 13 | 8.0 | 25.3 | 29.6 | 18 | 19.4 | 25 | 6 | 4.5 | 4x40 | 4x36 |
| 20 | 2.5 | 1.5 | 30 | 13 | 8.0 | 27.7 | 33.0 | 20 | 21.6 | 28 | 6 | 4.5 | 4x40 | 4x36 |
| (22) | 2.5 | 1.5 | 34 | 15 | 9 | 31.7 | 37.3 | 22 | 23.8 | 32 | 6 | 5.5 | 5x45 | 5x40 |
| 24 | 3.0 | 2.0 | 36 | 15 | 9 | 33.2 | 39.6 | 24 | 25.9 | 34 | 6 | 5.5 | 5x45 | 5x40 |
| (27) | 3.0 | 2.0 | 41 | 17 | 11 | 38.3 | 45.2 | 27 | 29.2 | 38 | 6 | 5.5 | 5x50 | 5x45 |
| 30 | 3.5 | 2.0 | 46 | 18 | 11 | 42.7 | 50.9 | 30 | 32.4 | 42 | 6 | 7.0 | 6.3x63 | 6.3x50 |
| (33) | 3.5 | 2.0 | 50 | 20 | 13 | 46.6 | 55.4 | 33 | 35.6 | 46 | 6 | 7.0 | 6.3x63 | 6.3x50 |
| 36 | 4.0 | 3.0 | 55 | 20 | 13 | 51.1 | 60.8 | 36 | 38.9 | 50 | 6 | 7.0 | 6.3x71 | 6.3x63 |
| (39) | 4.0 | 3.0 | 60 | 22 | 13 | 55.9 | 66.5 | 39 | 42.2 | 55 | 6 | 7.0 | 6.3x71 | 6.3x63 |
| 42 | 4.5 | 3.0 | 65 | 23 | 14 | 59.9 | 71.3 | 42 | 45.4 | 58 | 8 | 9.0 | 8x80 | 8x71 |
| 48 | 5.0 | 3.0 | 75 | 25 | 16 | 69.4 | 82.6 | 48 | 51.8 | 65 | 8 | 9.0 | 8x90 | 8x80 |
Пример условного обозначения гайки исполнения 1, диаметром резьбы d=12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, без покрытия:
Гайка М12-6Н.04 ГОСТ 5919-73
То же, исполнения 2, с мелким шагом резьбы с полем допуска 6Н, с покрытием 01, толщиной 9 мкм:
Гайка 2М12 х 1,25-6Н.04.019 ГОСТ 5919-73
