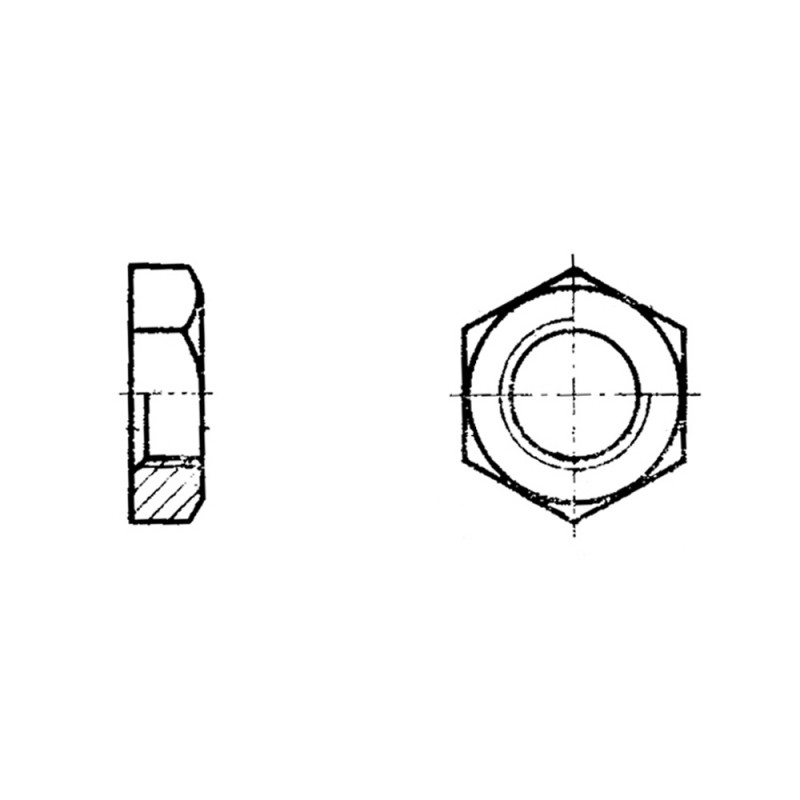

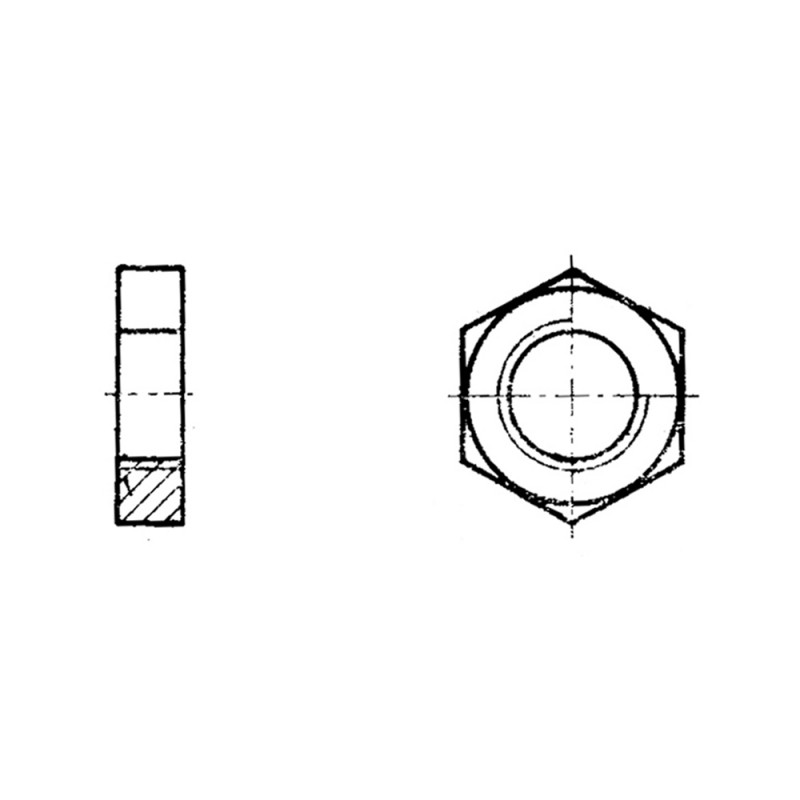

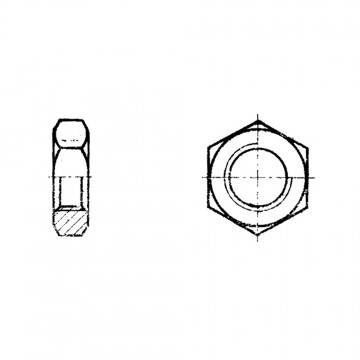

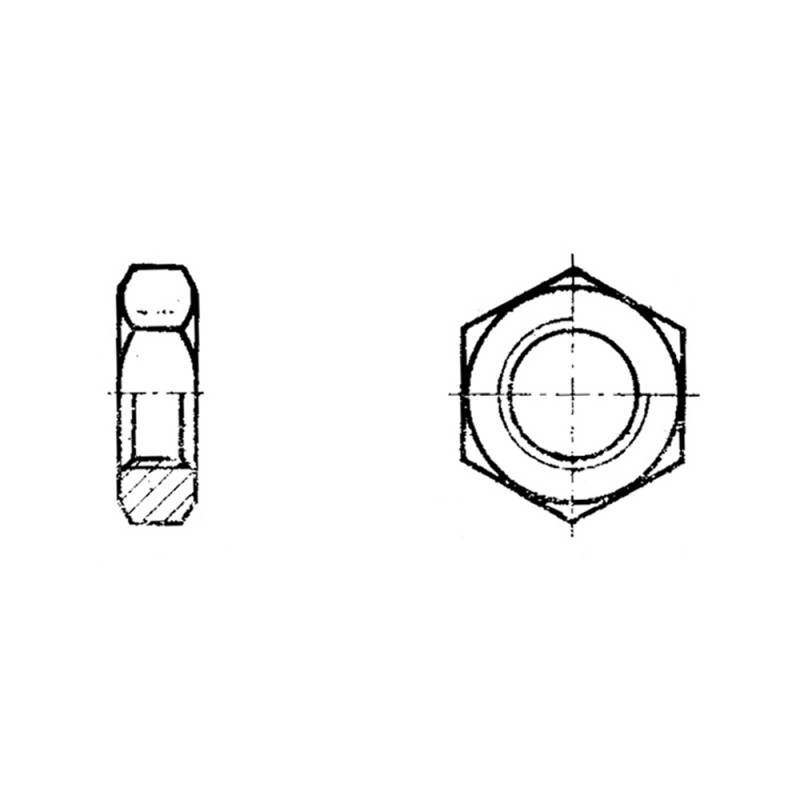

Гайка ГОСТ 5916-70 шестигранная низкая

Характеристики
Аналог: DIN 936, DIN 439, ISO 4035, ISO 8675
Класс точности: В
Материал: Сталь, Нержавеющая сталь, Латунь
Размеры: Диаметр резьбы от 1 до 48 мм
  • 6.63 руб.
  • Код товара: ГОСТ 5916-70
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

ГОСТ 5916-70 - гайки шестигранные низкие

Гайки шестигранные низкие применяются в машиностроении, в том числе станкостроении и приборостроении, а так же в автомобилестроении. Они используются в обычных и ответственных соединениях, где невозможно применить более высокие модели из-за технологических ограничений.

Посмотреть документацию по ГОСТ 5916-70

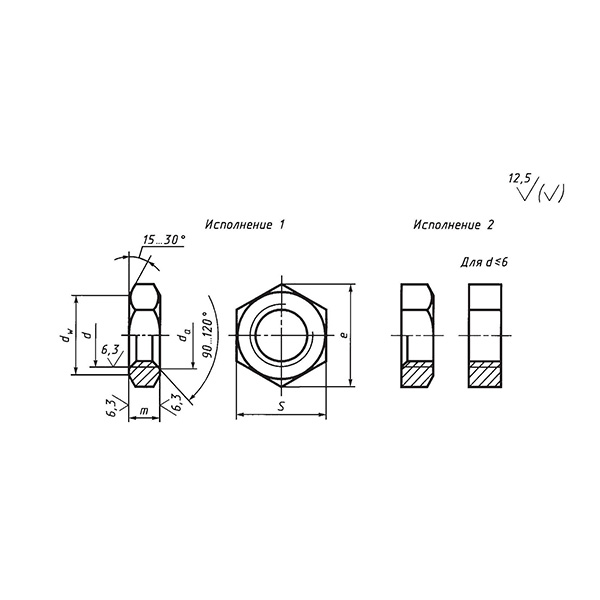

Таблица 1

Диаметр резьбы d Шаг резьбы Размер под ключ S Диаметр описанной окружности e, не менее da dw, не менее Высота m
крупный мелкий не менее не более
(1) 0.25   3.2 3.3 1 1.15 2.90 0.8
(1.4) 0.3   3.2 3.3 1.4 1.61 2.90 1
1.6 0.35   3.2 3.3 1.6 1.84 2.90 1
2 0.4   4 4.2 2 2.30 3.6 1.2
2.5 0.45   5 5.3 2.5 2.9 4.5 1.6
3 0.5   5.5 5.9 3 3.45 5.0 1.8
3.5 0.6   6 6.4 3.5 4.00 5.4 2
4 0.7   7 7.5 4 4.60 6.3 2.2
5 0.8   8 8.6 5 5.75 7.2 2.7
6 1   10 10.9 6 6.75 9.0 3.2
8 1.25 1 13 14.2 8 8.75 11.7 4
10 1.5 1.25 17 18.7 10 10.8 15.5 5
12 1.75 1.25 19 20.9 12 13.0 17.2 6
(14) 2 1.5 22 23.9 14 15.1 20.1 7
16 2 1.5 24 26.2 16 17.3 22.0 8
(18) 2.5 1.5 27 29.6 18 19.4 24.8 9
20 2.5 1.5 30 33.0 20 21.6 27.7 10
(22) 2.5 1.5 32 35.0 22 23.8 29.5 11
24 3 2 36 39.6 24 25.9 33.2 12
(27) 3 2 41 45.2 27 29.2 38.0 13.5
30 3.5 2 46 50.9 30 32.4 42.7 15
36 4 3 55 60.8 36 38.9 51.1 18
42 4.5 3 65 71.3 42 45.4 59.9 21
48 5 3 75 82.6 48 51.8 69.4 24



Пример условного обозначения гайки исполнения 1, диаметром резьбы d=12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, без покрытия:

Гайка М12-6Н.04 ГОСТ 5916-70

То же, исполнения 2, с мелким шагом резьбы с полем допуска 6Н, класса прочности 06, из стали марки 40Х, с покрытием 01:

Гайка 2М12 х 1,25-6Н.06.40Х.016 ГОСТ 5916-70
