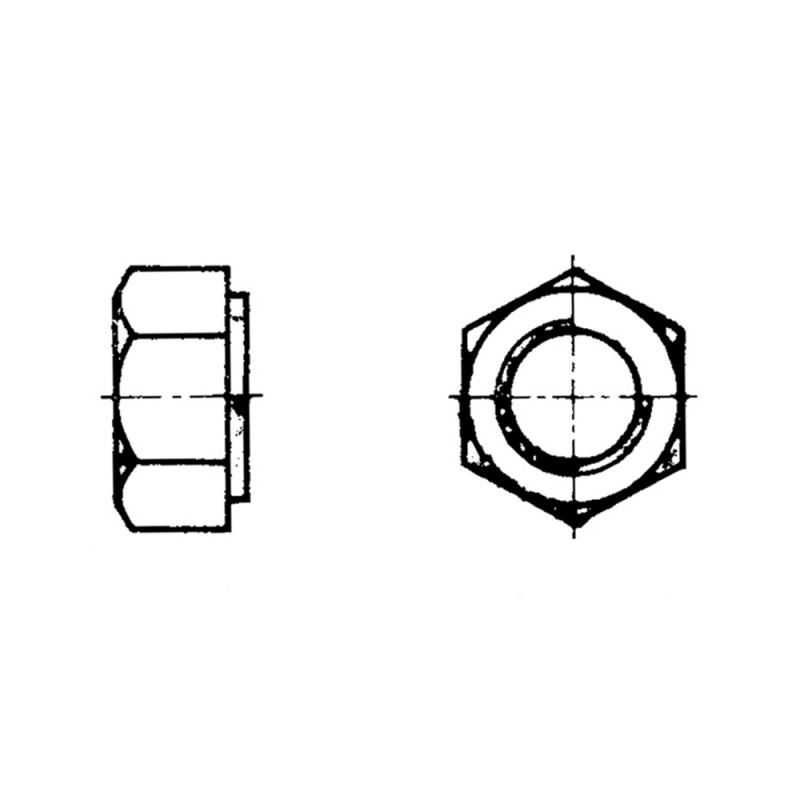

Гайка ГОСТ 5915-70 шестигранная

Характеристики
Аналог: DIN 934, DIN 555, ISO 4034, ISO 4032, ISO 8673
Класс точности: В
Материал: Сталь (10.9, 12.9), Нержавеющая сталь, Латунь, Бронза, Алюминий
Размеры: Диаметр резьбы от 1,6 до 48 мм
  • 3.92 руб.
  • Код товара: ГОСТ 5915-70
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

Изделие имеет центральное отверстие с нанесенной внутри метрической резьбой и шесть внешних граней для удобного захвата ключом. За счет универсальной конструкции гайка ГОСТ 5915-70 хорошо сочетается со шпильками, винтами и болтами разных типов. Данный метиз используется для соединений металлических, пластиковых, деревянных и прочих деталей. Сфера его применения распространяется на многие отрасли: крепеж используют при производстве механизмов и агрегатов в промышленности, для крепления листовой обшивки и сборки металлокаркасов в строительстве, для проведения монтажных работ, фиксации элементов корпусной мебели и других задач.

Особенности и разновидности метиза

Крепеж соответствует классу точности B. Для производства классической гайки ГОСТ 5915-70 используется углеродистая сталь (10.9, 12.9) без покрытия или с нанесением защитного слоя из цинка или никеля. Также настоящий стандарт допускает изготовление метизов из нержавеющей стали, латуни, алюминия и бронзы. Изделия выпускаются с параметрами:

  • резьба – мелкая или крупная, диаметром 1,6-48 мм;

  • высота изделия – от 1,3 до 38 мм;

  • размеры сторон под захват ключом – от 3,2 до 75 мм.

Компания «Супер-Крепеж» предлагает широкий ассортимент метизов ГОСТ 5915 70 в Москве. Также у нас можно выгодно купить аналогичный по характеристикам крепеж DIN 934, DIN 555, ISO 4032 и других стандартов. Вся продукция обладает высоким качеством и доступной ценой. Возможно индивидуальное изготовление крепежа по ТУ заказчика и поставка товара в любой регион.

Посмотреть документацию по ГОСТ 5915-70



Таблица 1

Диаметр резьбы d Шаг резьбы Размер под ключ S Диаметр описанной окружности e, не менее da dw, не менее hw Высота m
крупный мелкий не менее не более не более не менее
1.6 0.35   3.2 3.3 1.6 1.84 2.9 0.2 0.10 1.3
2 0.40   4.0 4.2 2 2.30 3.6 0.2 0.10 1.6
2.5 0.45   5.0 5.3 2.5 2.9 4.5 0.3 0.10 2.0
3 0.50   5.5 5.9 3 3.45 5.0 0.4 0.15 2.4
(3.5) 0.60   6 6.4 3.5 4.00 5.4 0.4 0.15 2.8
4 0.70   7 7.5 4 4.60 6.3 0.4 0.15 3.2
5 0.80   8 8.6 5 5.75 7.2 0.5 0.15 4.0
6 1   10 10.9 6 6.75 9.0 0.5 0.15 5
8 1.25 1 13 14.2 8 8.75 11.7 0.6 0.15 6.5
10 1.5 1.25 17 18.7 10 10.8 15.5 0.6 0.15 8
12 1.75 1.25 19 20.9 12 13.0 17.2 0.6 0.15 10
(14) 2 1.5 22 23.9 14 15.1 20.1 0.6 0.15 11
16 2 1.5 24 26.2 16 17.3 22.0 0.8 0.20 13
(18) 2.5 1.5 27 29.6 18 19.4 24.8 0.8 0.20 15
20 2.5 1.5 30 33.0 20 21.6 27.7 0.8 0.20 16
(22) 2.5 1.5 32 35.0 22 23.8 29.5 0.8 0.20 18
24 3 2 36 39.6 24 25.9 33.2 0.8 0.20 19
(27) 3 2 41 45.2 27 29.2 38.0 0.8 0.20 22
30 3.5 2 46 50.9 30 32.4 42.7 0.8 0.20 24
36 4 3 55 60.8 36 38.9 51.1 0.8 0.20 29
42 4.5 3 65 71.3 42 45.4 59.9 0.8 0.25 34
48 5 3 75 82.6 48 51.8 69.4 0.8 0.25 38



Пример условного обозначения гайки исполнения 1, диаметром резьбы d=12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:

Гайка М12-6Н.5 ГОСТ 5915-70

То же, исполнения 2, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01:

Гайка 2М12 х 1,25-6Н.12.40Х.016 ГОСТ 5915-70
