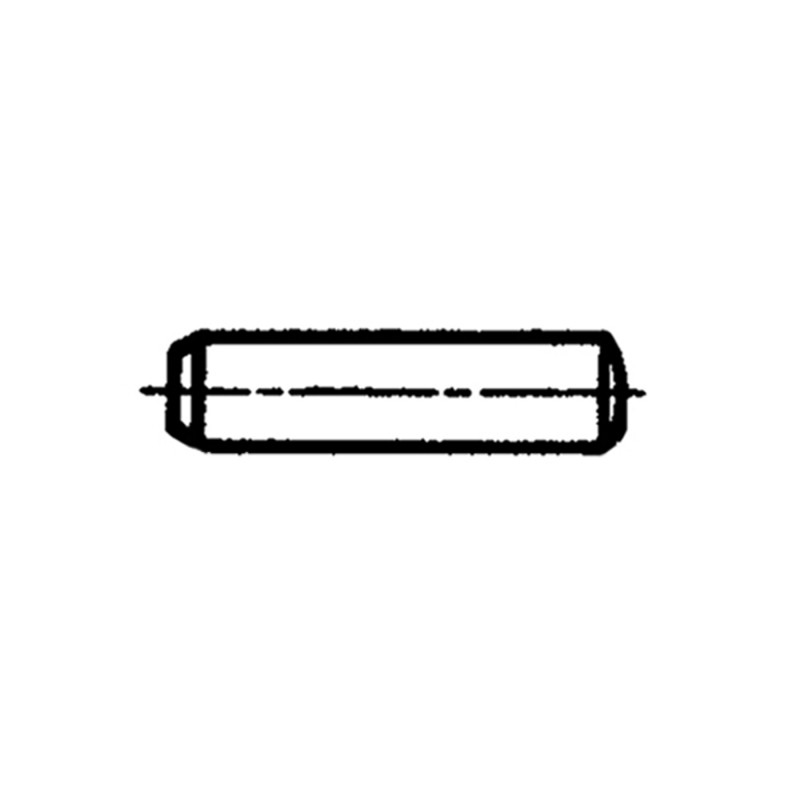

Штифт ГОСТ 3128-70 цилиндрический незакаленный

Характеристики
Аналог: DIN 7, DIN 6325, ISO 8734, ISO 2338
Класс точности: А, В, С
Материал: Сталь, Нержавеющая сталь, Латунь
Размеры: Диаметр от 0,6 до 50 мм
  • 10.58 руб.
  • Код товара: ГОСТ 3128-70
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

ГОСТ 3128-70 - штифты цилиндрические незакаленные

Данные штифты используют для точного взаимного фиксирования деталей, а также для скрепления деталей машин, передающих небольшие нагрузки.

Штифты цилиндрические незакаленные применяются в машиностроении, приборостроении.

Посмотреть документацию по ГОСТ 3128-70



Таблица 1

Диаметр резьбы d c a
0.6 0.12 0.08
0.8 0.16 0.10
1.0 0.20 0.12
1.2 0.25 0.16
1.5(1.6) 0.3 0.2
2 0.35 0.25
2.5 0.4 0.3
3 0.5 0.4
4 0.63 0.5
5 0.8 0.63
6 1.2 0.8
8 1.6 1.0
10 2 1.2
12 2.5 1.6
16 3 2
20 3.5 2.5
25 4 3
30(32) 5 4
40 6.3 5
50 8 6.3



Пример условного обозначения штифта исполнения 1, диаметром d=10 мм, длиной l=60 мм, без покрытия:

Штифт 10 х 60 ГОСТ 3128-70

То же, исполнения 2, с химическим окисным покрытием пропитанным маслом:

Штифт 2.10 х 60. Хим.Окс. прм. ГОСТ 3128-70

То же, исполнения 3:

Штифт 3.10 х 60. Хим.Окс. прм. ГОСТ 3128-70
