Шпилька ГОСТ 22038-76 с ввинчиваемым концом длиной 2d

Характеристики
Аналог:	DIN 835
Класс точности:	В
Материал:	Сталь, Нержавеющая сталь
Размеры:	Диаметр резьбы от 2 до 48 мм

0.70 руб.

Доступность: Под заказ

Код товара: ГОСТ 22038-76

Не нашли нужный материал или крепеж?

Отправьте нам заявку - мы изготовим.

Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на info@super-krepeg.ru

Описание

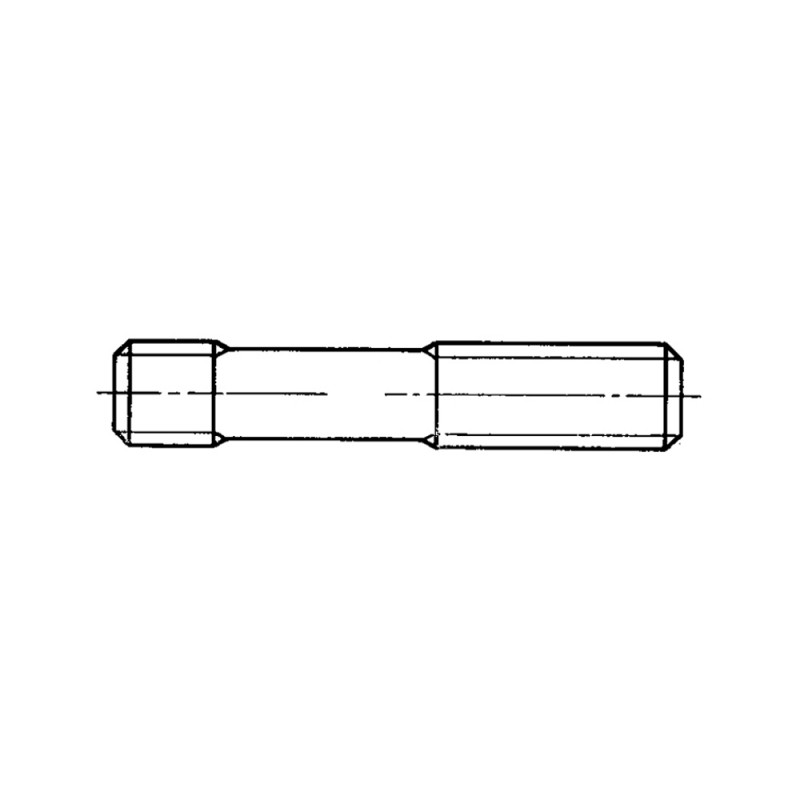

ГОСТ 22038-76 - шпильки с ввинчиваемым концом длиной 2d

Такие шпильки ввинчиваются в резьбовые отверстия в деталях из легких сплавов. Допускается применять данные шпильки для ввинчивания в резьбовые отверстия в стальных деталях.

Посмотреть документацию по ГОСТ 22038-76

Исполнение 1

Исполнение 2

Таблица 1

d	Шаг резьбы P		Диаметр стержня d1 (пред.откл. по h14)	Длина ввинчиваемого резьбового конца l1 (пред.откл. по js 17)
d	Крупный	Мелкий	Диаметр стержня d1 (пред.откл. по h14)
2	0.4		2	4
2.5	0.45		2.5	5
3	0.5		3	6
4	0.7		4	8
5	0.8		5	10
6	1		6	12
8	1.25	1	8	16
10	1.5	1.25	10	20
12	1.75	1.25	12	24
(14)	2	1.5	14	28
16	2	1.5	16	32
(18)	2.5	1.5	18	36
20	2.5	1.5	20	40
(22)	2.5	1.5	22	44
24	3	2	24	48
(27)	3	2	27	54
30	3.5	2	30	60
36	4	3	36	72
42	4.5	3	42	84
48	5	3	48	95

Таблица 2

d	10	12	14	16	(18)	20	(22)	25	(28)	30	(32)	35	(38)	40	(42)	45	(48)	50	55	60	65
d	10	12	14	16	(18)	20	(22)	25	(28)	30	(32)	35	(38)	40	(42)	45	(48)	50	55	60	65
2		10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10
2.5			11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11
3				12	12	12	12	12	12	12	12	12	12	12	12	12	12	12	12	12	12
4					14	14	14	14	14	14	14	14	14	14	14	14	14	14	14	14	14
5						16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16
6								18	18	18	18	18	18	18	18	18	18	18	18	18	18
8									22	22	22	22	22	22	22	22	22	22	22	22	22
10												26	26	26	26	26	26	26	26	26	26
12													30	30	30	30	30	30	30	30	30
(14)																34	34	34	34	34	34
16																	38	38	38	38	38
(18)																			42	42	42
20																				46	46
(22)																					50
24
(27)
30
36
42
48

Продолжение Таблицы 2

d	70	75	80	85	90	(95)	100	(105)	110	(115)	120	130	140	150	160	170	180	190	200	220	240	260	280	300
d	70	75	80	85	90	(95)	100	(105)	110	(115)	120	130	140	150	160	170	180	190	200	220	240	260	280	300
2	10	10	10
2.5	11	11	11	11	11	11	11	11	11	11	11	17	17	17	17
3	12	12	12	12	12	12	12	12	12	12	12	18	18	18	18
4	14	14	14	14	14	14	14	14	14	14	14	20	20	20	20
5	16	16	16	16	16	16	16	16	16	16	16	22	22	22	22
6	18	18	18	18	18	18	18	18	18	18	18	24	24	24	24
8	22	22	22	22	22	22	22	22	22	22	22	28	28	28	28	28	28	28	28
10	26	26	26	26	26	26	26	26	26	26	26	32	32	32	32	32	32	32	32
12	30	30	30	30	30	30	30	30	30	30	30	36	36	36	36	36	36	36	36	49
(14)	34	34	34	34	34	34	34	34	34	34	34	40	40	40	40	40	40	40	40	53
16	38	38	38	38	38	38	38	38	38	38	38	44	44	44	44	44	44	44	44	57
(18)	42	42	42	42	42	42	42	42	42	42	42	48	48	48	48	48	48	48	48	61
20	46	46	46	46	46	46	46	46	46	46	46	52	52	52	52	52	52	52	52	65	65
(22)	50	50	50	50	50	50	50	50	50	50	50	56	56	56	56	56	56	56	56	69	69
24	54	54	54	54	54	54	54	54	54	54	54	60	60	60	60	60	60	60	60	73	73
(27)		60	60	60	60	60	60	60	60	60	60	66	66	66	66	66	66	66	66	79	79	79
30				66	66	66	66	66	66	66	66	72	72	72	72	72	72	72	72	85	85	85
36						78	78	78	78	78	78	84	84	84	84	84	84	84	84	97	97	97	97	97
42									90	90	90	96	96	96	96	96	96	96	96	109	109	109	109	109
48												108	108	108	108	108	108	108	108	121	121	121	121	121

Пример условного обозначения шпильки с диаметром резьбы d=16 мм, крупным шагом P=2 мм с полем допуска 6g длиной l=120 мм, класса прочности 5.8, без покрытия:

Шпилька M16-6g х 120.58 ГОСТ 22038-76

То же, с диаметром стержня, приблизительно равным среднему диаметру резьбы с мелким шагом P=1.5 мм, с полем допуска 8g класса прочности 10.9, из стали марки 40Х, с покрытием 02 толщиной 6мкм:

Шпилька 2 М16 х 1.5-8gx120.109.40X.026 ГОСТ 22038-76

То же, с мелким шагом P=1,5 мм с полем допуска 3p(2) на ввинчиваемом конце, с крупным шагом P=2 мм с полем допуска 6g на гаечном конце, класса прочности 6.6, с покрымием 05

Шпилька M16 х (1.5-3p(2))/(2-6g) х 120.66.05 ГОСТ 22038-76
