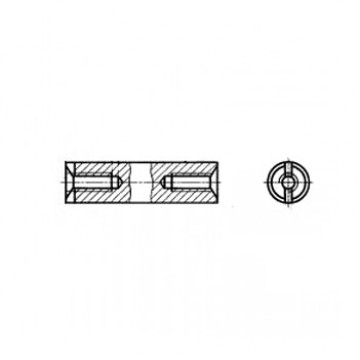

Стойка установочная ГОСТ 20867-81 крепежная круглая со шлицем и резьбовыми отверстиями
| Характеристики | |
| Материал: | Сталь, Латунь |
-
0.70 руб.
Доступность: Под заказ
- Код товара: ГОСТ 20867-81
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
ГОСТ 20867-81 - стойки установочные крепежные круглые со шлицем и резьбовыми отверстиями
Стойки установочные крепежные круглые со шлицем и резьбовыми отверстиями применяются для монтажа радиоэлектронной аппаратуры.
Посмотреть документацию по ГОСТ 20867-81

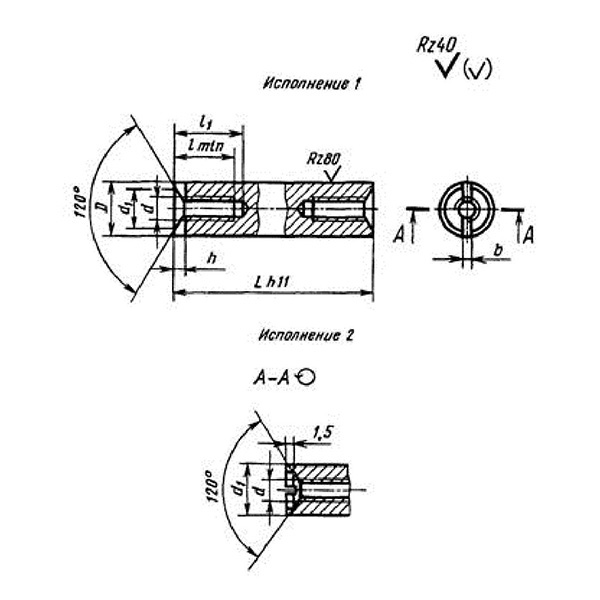

Таблица 1
| d | Шаг резьбы P | D | d1 | l | l1 | Глубина шлица h | Ширина шлица b | ||
| номин. | пред.откл. | номин. | пред.откл. | ||||||
| 2 | 0.40 | 5 | 2.2 | 4 | 6 | 0.6 | +0.30 | 0.5 | +0.15 |
| 2.5 | 0.45 | 6 | 2.7 | 5 | 7 | 0.8 | +0.30 | 0.6 | +0.15 |
| 3 | 0.50 | 7 | 3.2 | 6 | 9 | 1.0 | +0.30 | 0.8 | +0.15 |
| 4 | 0.70 | 8 | 4.3 | 7 | 10 | 1.2 | +0.30 | 1.0 | +0.15 |
| 5 | 0.80 | 9 | 5.3 | 8 | 12 | 1.6 | +0.30 | 1.2 | +0.25 |
| 6 | 1.00 | 11 | 6.4 | 9 | 13 | 2.0 | +0.30 | 1.6 | +0.25 |
| 8 | 1.25 | 15 | 8.4 | 12 | 16 | 2.5 | +0.30 | 2.0 | +0.25 |
Пример условного обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d=4 мм, длиной L=30 мм, изготовленной из сплава марки В95Т1, покрытие окисное:
Стойка M4 х 30-В95Т1.05 ГОСТ 20867-81
То же, нормальной степени точности:
Стойка Н M4 х 30-В95Т1 ГОСТ 20867-81
То же, исполнения 2 нормальной степени точности:
Стойка 2Н M4 х 30-В95Т1.05 ГОСТ 20867-81
То же, повышенной степени точности:
Стойка 2 M4 х 30-В95Т1.05 ГОСТ 20867-81
