Стойка установочная ГОСТ 20862-81 крепежная шестигранная с резьбовыми концом и отверстием

  • Стойка установочная ГОСТ 20862-81 крепежная шестигранная с резьбовыми концом и отверстием
Характеристики
Материал: Сталь, Латунь
  • 0.70 руб.
Доступность: Под заказ
  • Код товара: ГОСТ 20862-81
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

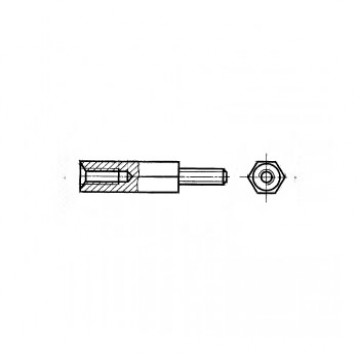

ГОСТ 20862-81 - стойки установочные крепежные шестигранные с резьбовыми концом и отверстием

Данные стойки представляют собой шестигранники в разрезе с наружной резьбой на одном конце - внутренней на другой. Такая конструкция решает задачу позиционирования деталей на заданном расстоянии, в том числе многоуровневом. При монтаже каждого следующего уровня не требуются дополнительные гайки - винтовые концы стоек устанавливаются непосредственно во внутреннюю резьбу стоек предыдущего уровня.

Стойки установочные крепежные шестигранные с резьбовыми концом и отверстием применяются для монтажа радиоэлектронной аппаратуры.

Посмотреть документацию по ГОСТ 20862-81

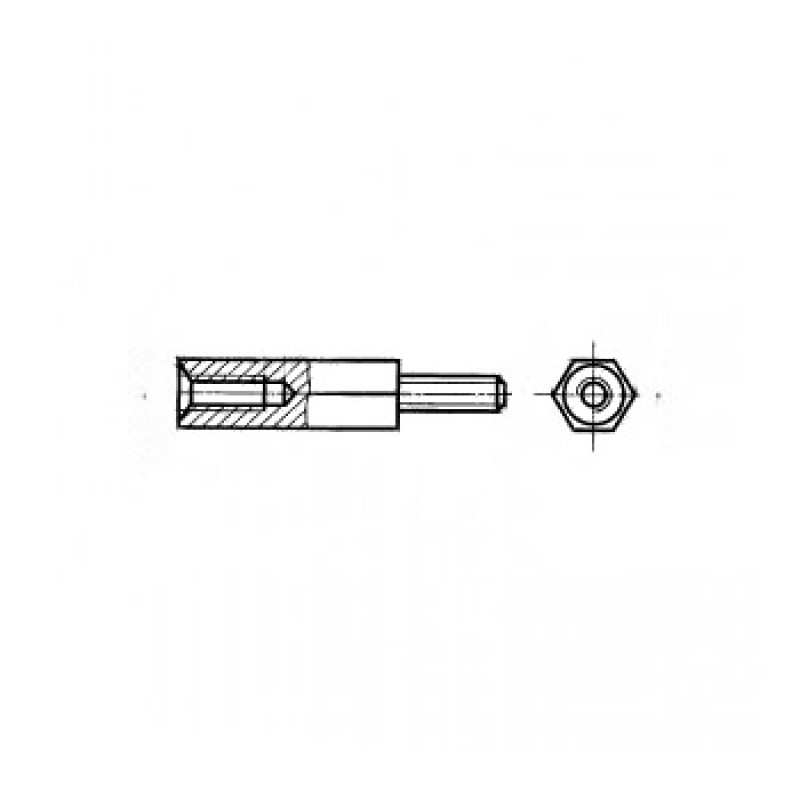

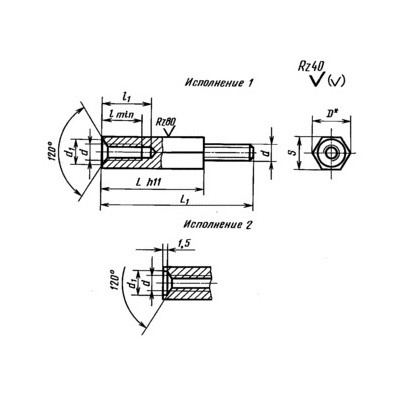

Таблица 1

d  Шаг резьбы P Размер под ключ S D не менее d1 l l1
номинальный пред.откл.
2 0.40 4.0 -0.08 4.4 2.2 4 5
2.5 0.45 5.0 -0.08 5.5 2.7 5 6
3 0.50 5.5 -0.08 6.0 3.2 6 9
4 0.70 7.0 -0.10 7.7 4.3 7 10
5 0.80 8.0 -0.10 8.8 5.3 8 12
6 1.00 10.0 -0.10 11.0 6.4 9 13
8 1.25 13.0 -0.12 14.3 8.4 12 16



Таблица 2

d 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 24 26 28 30 32 34 36 38 40
2 11/14 12/15 13/16 14/17 15/18 16/19 17/20 18/21 19/22 20/23 21/24 22/25 23/26 24/27 26/29 28/31 30/33 32/35 34/37
2.5   13/16 14/17 15/18 16/19 17/20 18/21 19/22 20/23 21/24 22/25 23/26 24/27 25/28 27/30 29/32 31/34 33/36 35/38 37/40 39/42 41/44 43/46 45/48
3                 20/24 21/25 22/26 23/27 24/28 25/29 27/31 29/33 31/35 33/37 35/39 37/41 39/43 41/45 43/47 45/49
4                       24/30 25/31 26/32 28/34 30/36 32/38 34/40 36/42 38/42 40/46 42/48 44/49 46/52
5                                     38/44 40/46 42/49 44/50 46/52 48/54
6                                               49/57
8



Продолжение Таблицы 2

d 42 45 48 50 53 55 58 60 65 70 75 80 85 90 95 100 110 120 130 140 150
2
2.5
3 47/51 50/54 53/57 55/59 58/62 60/64 63/67 65/69
4 48/54 51/56 54/60 56/62 59/65 61/66 64/70 66/71 72/76 77/81 82/86 87/91 92/96 96/101 102/106 107/111 116/121
5 50/57 53/59 56/63 58/64 61/68 63/69 66/73 67/74 73/79 78/84 83/89 88/94 93/99 98/104 103/109 108/114 118/124 128/134 138/144
6 51/60 54/62 57/66 59/67 62/71 64/72 67/76 68/77 74/83 79/87 84/92 89/97 94/102 99/107 104/112 109/117 119/127 129/137 139/147 149/157
8                   82/93 87/98 92/103 97/108 102/113 107/118 112/123 122/133 132/143 142/153 152/163 162/173



Пример условного обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d=3 мм, длиной L=20 мм и длиной L1=25 мм, класса прочности 5.6, с покрытием 01 толщиной 6мкм:

Стойка M3 х 20 х 25-56.016 ГОСТ 20862-81

То же, нормальной степени точности:

Стойка Н M3 х 20 х 25-56.016 ГОСТ 20862-81

То же, исполнения 2 нормальной степени точности:

Стойка 2Н M3 х 20 х 25-56.016 ГОСТ 20862-81

То же, повышенной степени точности:

Стойка 2 M3 х 20 х 25-56.016 ГОСТ 20862-81
