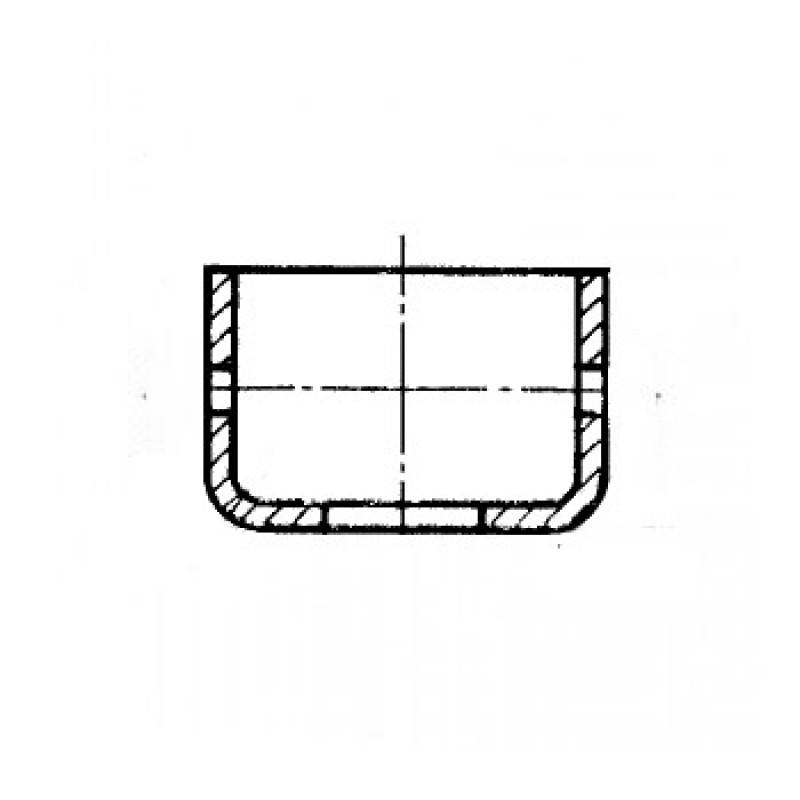

Чашка пломбировочная ГОСТ 18678-73
| Характеристики | |
| Материал: | Сталь |
| Размеры: | Диаметр от 1.4 до 8 |
-
0.70 руб.
- Код товара: ГОСТ 18678-73
ГОСТ 18678-73 - чашки пломбировочные
Чашки пломбировочные применяются для пломбирования мастикой изделий и их составных частей.
Посмотреть документацию по ГОСТ 18678-73

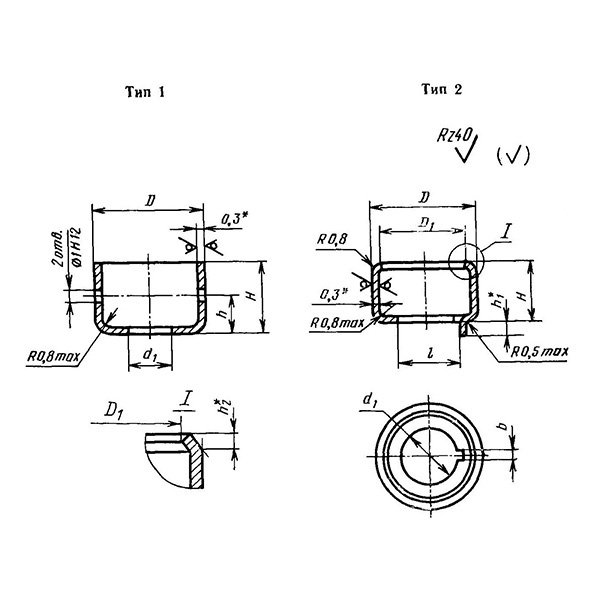

Таблица 1
| d | Применяемость | d1 | D | D1 | H | h | h1 | h2 | l | b -0.25 | Масса 1000шт., кн | |||||||||||
| Тип 1 | Тип 2 | номин | пред. откл. | номин | пред. откл. | номин | пред. откл. | номин | пред. откл. | номин | пред. откл. | номин | пред. откл. | |||||||||
| 1.4 | 1.6 | +0.12 | 5.0 | -0.30 | 3.5 | ±0.30 | 1.5 | ±0.25 | 0.153 | |||||||||||||
| 2 | 2.2 | +0.12 | 6.0 | -0.30 | 4.5 | +0.30 | 4.2 | ±0.30 | 2.2 | ±0.25 | 0.8 | 0.7 | 2.7 | ±0.15 | 1.0 | 0.224 | ||||||
| 2.5 | 2.7 | +0.12 | 7.0 | -0.36 | 5.5 | +0.30 | 4.5 | ±0.30 | 2.5 | ±0.25 | 0.8 | 0.7 | 3.2 | ±0.15 | 1.0 | 0.280 | ||||||
| 3 | 3.2 | +0.16 | 7.5 | -0.36 | 6.0 | +0.30 | 5.0 | ±0.30 | 3.0 | ±0.25 | 0.8 | 0.7 | 3.7 | ±0.15 | 1.2 | 0.326 | ||||||
| 4 | 4.3 | +0.16 | 9.5 | -0.36 | 7.8 | +0.36 | 6.0 | ±0.30 | 3.5 | ±0.30 | 0.8 | 1.0 | 5.0 | ±0.15 | 1.5 | 0.483 | ||||||
| 5 | 5.3 | +0.16 | 11.0 | -0.43 | 9.2 | +0.36 | 6.5 | ±0.36 | 4.0 | ±0.30 | 1.0 | 1.0 | 6.0 | ±0.15 | 1.5 | 0.702 | ||||||
| 6 | 6.4 | +0.20 | 13.0 | -0.43 | 11.2 | +0.43 | 7.5 | ±0.36 | 5.0 | ±0.30 | 1.0 | 1.0 | 7.2 | ±0.20 | 1.5 | 0.867 | ||||||
| 8 | 8.4 | +0.20 | 15.0 | -0.43 | 13.0 | +0.43 | 8.5 | ±0.36 | 6.0 | ±0.30 | 1.0 | 1.5 | 9.2 | ±0.20 | 1.5 | 1.166 | ||||||
Пример условного обозначения чашки пломбировочной типа 1 под винт с диаметром резьбы М2.5 из стали марки 08 кп с покрытием 01, толщиной 6мкм:
Чашка пломбировочная 1-2,5-08 кп-016 ГОСТ 18678-73
То же, из стали марки 10:
Чашка пломбировочная 1-2,5-10-016 ГОСТ 18678-73
То же, типа 2, под винт с диаметром резьбы М2.5 из стали марки 08 кп с покрытием 02, толщиной 15 мкм:
Чашка пломбировочная 2-2,5-10-0215 ГОСТ 18678-73

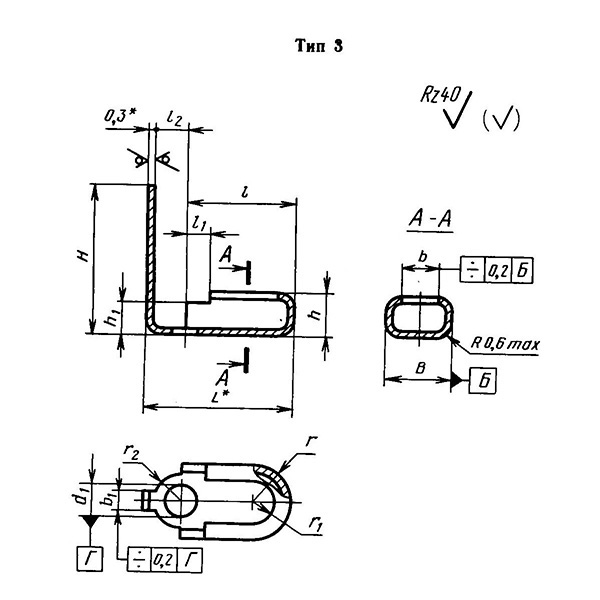

Таблица 2
| d | Применяемость | B | b +0.16 | b1 -0.12 | H ±0.24 | h | h1 ±0.12 | L | l ±0.2 | l1 ±0.12 | l2 ±0.12 | d1 ±0.12 | r | r1 +0.08 | r2 ±0.12 |
Масса 1000шт., кг | |||||||||
| номин | пред. откл. | номин | пред. откл. | номин | пред. откл. | ||||||||||||||||||||
| 2 | 4.6 | -0.16 | 2.8 | 1.5 | 10 | 2.8 | ±0.12 | 2.2 | 8.6 | 6.3 | 1.6 | 2.0 | 2.0 | 2.3 | -0.08 | 1.4 | 1.75 | 0.140 | |||||||
| 2.5 | 5.6 | -0.16 | 3.8 | 1.8 | 12 | 3.2 | ±0.16 | 2.6 | 10.1 | 7.3 | 2.0 | 2.5 | 2.5 | 2.8 | -0.08 | 1.9 | 2.25 | 0.204 | |||||||
| 3 | 6.0 | -0.20 | 4.2 | 2.0 | 14 | 3.5 | ±0.16 | 2.8 | 11.4 | 8.3 | 2.4 | 2.8 | 3.0 | 3.1 | -0.10 | 2.1 | 2.50 | 0.265 | |||||||
Пример условного обозначения чашки пломбировочной типа 3 под винт с диаметром резьбы М2.5 из стали марки 17Х18Н9:
Чашка пломбировочная 3-2,5-17Х18Н9 ГОСТ 18678-73
То же, из стали марки 12Х18Н10Т:
Чашка пломбировочная 3-2,5-12Х18Н10Т ГОСТ 18678-73
