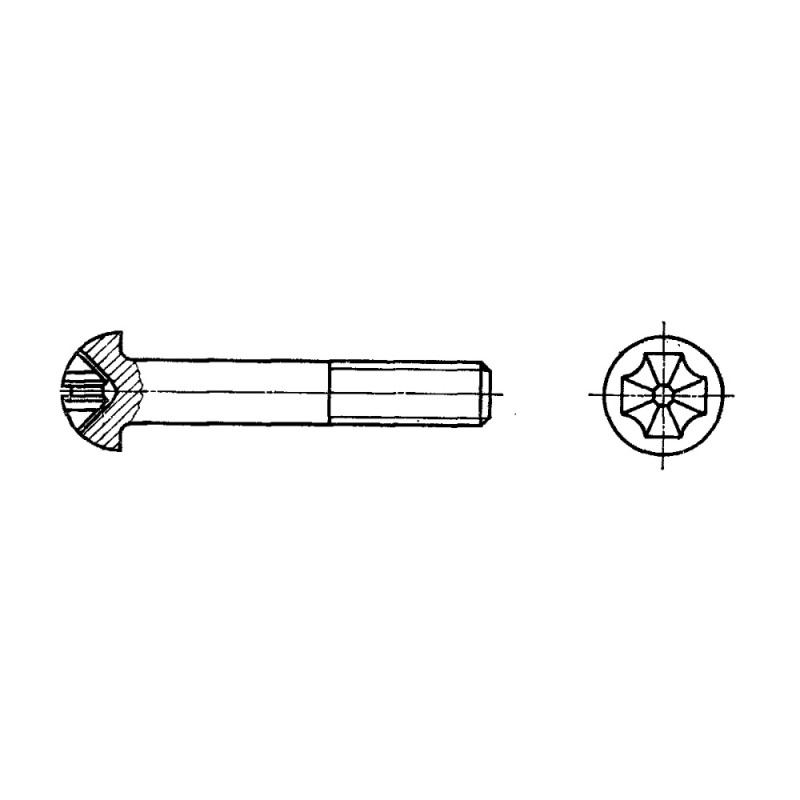

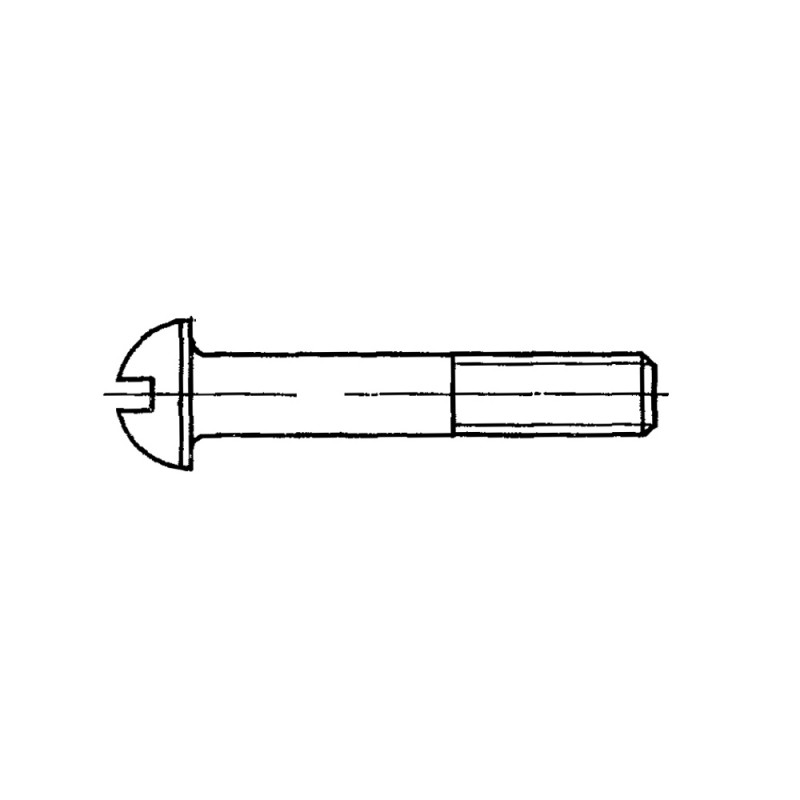

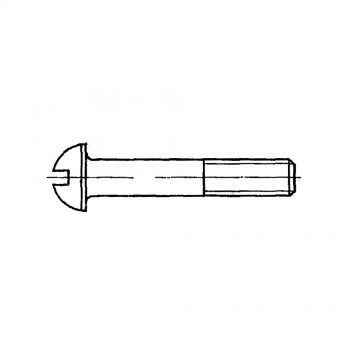

Винт ГОСТ 17473-80 с полукруглой головкой

Характеристики
Аналог: DIN 7985, ISO 7045
Класс точности: А, В
Материал: Сталь, Нержавеющая сталь, Латунь
Размеры: Диаметр резьбы от 1 до 20 мм
  • 2.81 руб.
  • Код товара: ГОСТ 17473-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

ГОСТ 17473-80 - винты с полукруглой головкой

Винты с полукруглой головкой используются в производственных, промышленных и строительных областях совместно с шайбами, гайками, втулками и прочими отверстиями с соответствующим размером резьбы, при различных соединениях и креплениях элементов.

Посмотреть документацию по ГОСТ 17473-80

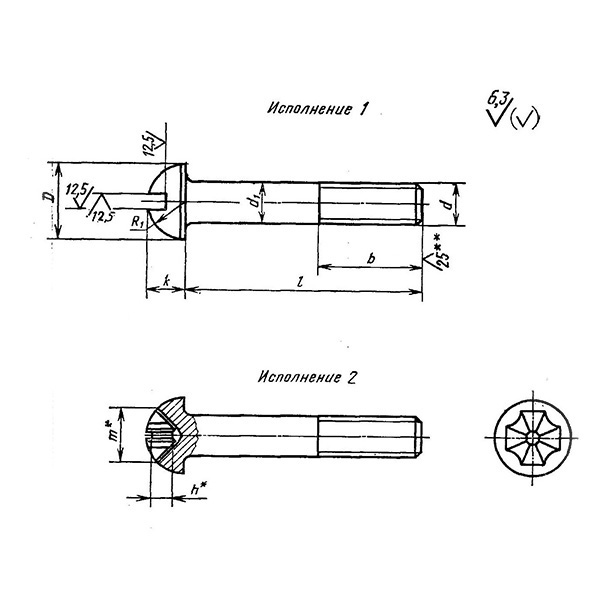

Таблица 1

d  Шаг резьбы P Диаметр головки D Высота головки r Радиус сферы голвки R1 Номер крестообразного шлица Диаметр крестообразного шлица m Глубина крестообразного шлица h, не более Глубина вхождения калибра в крестообразный шлиц Длина резьбы b
крупный мелкий не более не менее удлиненная нормальная
1 0.25   2 0.7 1.1             8
1.2 0.25   2.3 0.8 1.3             9
1.4 0.3   2.6 0.95 1.4             9
1.6 0.35   3.0 1.1 1.6             9
2 0.4   3.8 1.4 2.0 0 2 1.2 1.3 1.0 16 10
2.5 0.45   4.5 1.7 2.4 1 2.6 1.3 1.4 1.1 18 11
3 0.5   5.5 2.1 2.9 1 3 1.7 1.8 1.5 19 12
3.5 0.6   6.0 2.4 3.1 2 4.1 1.8 2.2 1.7 20 13
4 0.7   7.0 2.8 3.6 2 4.6 2.2 2.5 2.0 22 14
5 0.8   8.5 3.5 4.4 2 5.2 2.8 3.1 2.6 25 16
6 1   10.0 4.2 5.1 3 7 3.2 3.7 3.2 28 18
8 1.25 1 13.0 5.6 6.6 3 8.2 4.6 5.1 4.6 34 22
10 1.5 1.25 16.0 7 8.1 4 10.6 5.6 6.3 5.8 40 26
12 1.75 1.25 18.0 8 9.1 4 11.8 6.8 7.6 7.1 46 30
14 2 1.5 21.0 9.5 10.6           52 34
16 2 1.5 24.0 11 12.1           58 38
18 2.5 1.5 27.0 12 13.6           64 42
20 2.5 1.5 30.0 14 15.1           70 46



Таблица 2

d 2 (2.5) 3 (3.5) 4 5 6 (7) 8 9 10 11 12 (13) 14 16 (18) 20 (22) 25 (28) 30 (32) 35 (38) 40 (42) 45 (48) 50 55 60 65 70 75 80 (85) 90 (95) 100 110 120
1 * * * * * *
1.2 * * * * * * * *
1.4 * * * * * * * * * * * *
1.6 * * * * * * * * * * * * * * *
2   *   * * * * * * * * * * * * * *
2.5     * * * * * * * * * * * * * * * * * *
3     * * * * * * * * * * * * * * * * * * * *
3.5         * * * * * * * * * * * * * * * * * * * *
4         * * * * * * * * * * * * * * * * * * * * * *
5             * * * * * * * * * * * * * * * * * * * * * * * *
6               * * * * * * * * * * * * * * * * * * * * * * * * *
8                         * * * * * * * * * * * * * * * * * * * * * *
10                                 * * * * * * * * * * * * * * * * * *
12                                     * * * * * * * * * * * * * * * * * * *
14                                       * * * * * * * * * * * * * * * * * * *
16                                           * * * * * * * * * * * * * * * * * *
18                                               * * * * * * * * * * * * * * * * * *
20                                                   * * * * * * * * * * * * * * * * *



Пример условного обозначения винта с полукруглой головкой, класса точности А, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4,8, без покрытия:

Винт A.M8 - 6g×50.48 ГОСТ 17473-80

То же, класса точности В, исполнения 2, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт В2.М8×1 - 6g×50 - 34.48.016 ГОСТ 17473-80
