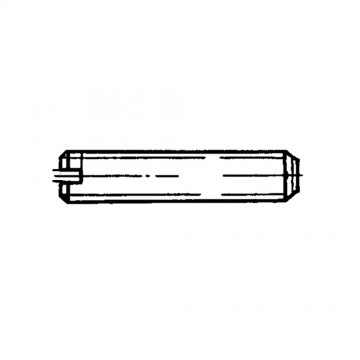

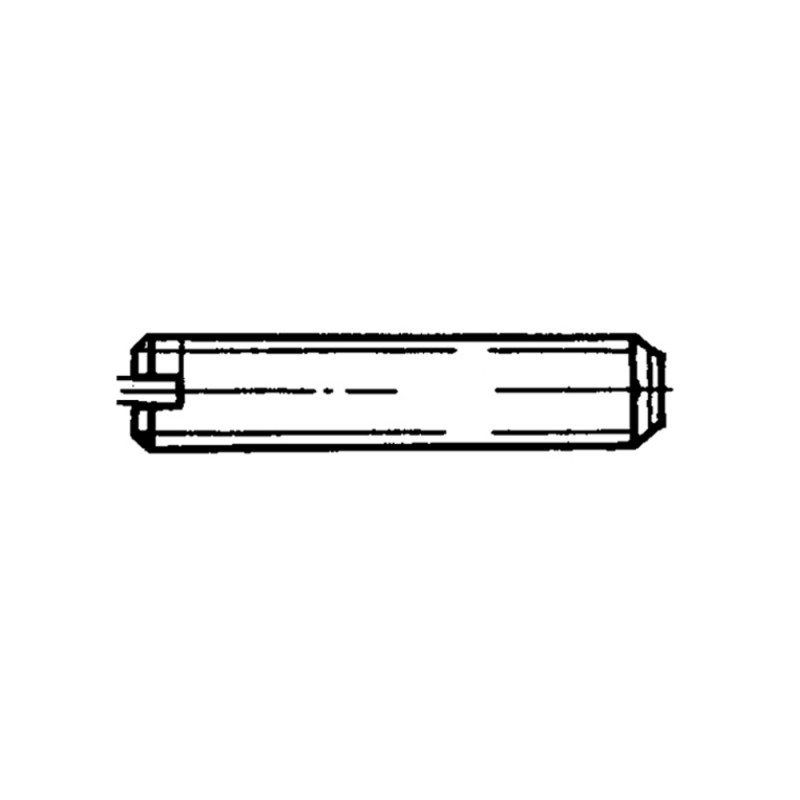

Винт ГОСТ 1477-93 установочный с плоским концом и прямым шлицем

  • Винт ГОСТ 1477-93 установочный с плоским концом и прямым шлицем
Характеристики
Аналог: DIN 551, DIN 438, ISO 7436, ISO 4766
Класс точности: А, В
Материал: Сталь, Нержавеющая сталь, Латунь
Покрытие: Цинковое хроматированние, никелевое, окисное, пропитанное маслом, фосфатное пропитанное маслом
Размеры: Диаметр d от 1,0 до 12 мм
  • Код товара: ГОСТ 1477-93
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

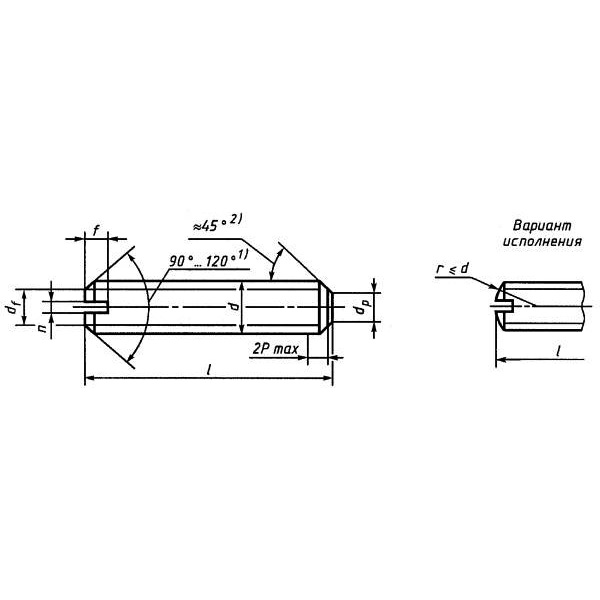

ГОСТ 1477-93 - винты установочные с плоским концом и прямым шлицем

Посмотреть документацию по ГОСТ 1477-93

Таблица 1

d  Шаг резьбы P dr n t
мин. макс. номин. мин. макс. мин. макс.
1 0.25 0.35 0.6 0.2 0.26 0.4 0.4 0.52
1.2 0.25 0.35 0.6 0.2 0.26 0.4 0.4 0.52
1.6 0.35 0.55 0.8 0.25 0.31 0.45 0.56 0.74
2 0.4 0.75 1 0.25 0.31 0.45 0.64 0.84
2.5 0.45 1.25 1.5 0.4 0.46 0.6 0.72 0.95
3 0.5 1.75 2 0.4 0.46 0.6 0.8 1.05
(3.5) 0.6 1.95 2.2 0.5 0.56 0.7 0.96 1.21
4 0.7 3.25 2.5 0.6 0.66 0.8 1.12 1.42
5 0.8 3.2 3.5 0.8 0.86 1 1.28 1.63
6 1 3.7 4 1 1.06 1.2 1.6 2
8 1.25 5.2 5.5 1.2 1.26 1.51 2 2.5
10 1.5 6.64 7 1.6 1.66 1.91 2.4 3
12 1.75 8.14 8.5 2 2.06 2.31 2.8 3.6



Таблица 2

d 2 2.5 3 4 5 6 8 10 12 (14) 16 (18) 20 (22) 25 (28) 30 35 40 45 50 55 60
1 * * * *
1.2 * * * *
1.6 * * * * * * *
2 * * * * * * * *
2.5     * * * * * * *
3     * * * * * * * * *
(3.5)       * * * * * * * * * *
4       * * * * * * * * * * *
5         * * * * * * * * * * *
6           * * * * * * * * * * * *
8             * * * * * * * * * * * * *
10               * * * * * * * * * * * * * *
12                 * * * * * * * * * * * * * * *



Пример условного обозначения установочного винта с плоским концом и прямым шлицем класса точности В, диаметром резьбы d=10 мм, с полем допуска 6q, длиной l=25 мм, класса прочности 14 Н, без покрытия:

Винт М10-6g х  25.14Н ГОСТ 1477-93

То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:

Винт А.М10-6g х  25.45Н.40Х.05 ГОСТ 1477-93



То же, из латуни ЛС 59-1, без покрытия:

Винт А.М10-6g х  25.32.ЛС59-1 ГОСТ 1477-93
