Шайба ГОСТ 13463-77 стопорная с лапкой и носком
-
0.70 руб.
Доступность: Под заказ
- Код товара: ГОСТ 13463-77
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru

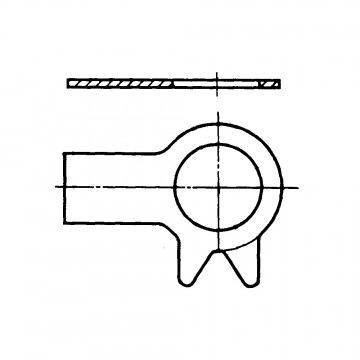

ГОСТ 13463-77 - шайбы стопорные с лапкой и носком
Данные шайбы препятствуют самопроизвольному отвинчиванию болта или гайки и тем самым стабилизируют работу узла, соединенного металлическими крепежами.
шайбы стопорные с лапкой и носком применяются для стопорения шестигранных гаек и болтов с шестигранной головкой.
Посмотреть документацию по ГОСТ 13463-77
| d | d1 | d2 | B | B1 | L | L1 | s | r | r1 | r2 | Несимметричность лапок отн. осей отв. d1 | |
| h14 | js15 | пред. откл размеров от 1 мм и более по js16; размеров менее 1 мм ±0.1 | ||||||||||
| 3 | 3.2 | 5.5 | 3 | 4.0 | 12 | 5.0 | 0.5 | 0.5 | 0.5 | 0.2 | 0.25 | |
| 4 | 4.3 | 7.0 | 4 | 5.0 | 14 | 6.0 | 0.5 | 0.5 | 0.5 | 0.5 | 0.30 | |
| 5 | 5.3 | 8.0 | 5 | 6.0 | 16 | 7.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.30 | |
| 6 | 6.4 | 10.0 | 6 | 7.5 | 18 | 9.0 | 0.8 | 0.5 | 0.5 | 0.8 | 0.30 | |
| 8 | 8.4 | 14.0 | 8 | 9.0 | 20 | 11.0 | 1.0 | 0.5 | 1.0 | 1.2 | 0.30 | |
| 10 | 10.5 | 17.0 | 10 | 10.0 | 22 | 13.0 | 1.0 | 1.2 | 1.0 | 1.2 | 0.30 | |
| 12 | 13.0 | 19.0 | 12 | 12.0 | 28 | 15.0 | 1.0 | 1.2 | 2.0 | 1.6 | 0.40 | |
| (14) | 15.0 | 22.0 | 12 | 12.0 | 28 | 17.0 | 1.0 | 1.2 | 2.0 | 1.6 | 0.40 | |
| 16 | 17.0 | 24.0 | 15 | 15.0 | 32 | 20.0 | 1.0 | 1.2 | 2.0 | 1.6 | 0.40 | |
| (18) | 19.0 | 27.0 | 18 | 18.0 | 36 | 22.0 | 1.0 | 1.2 | 2.0 | 2.0 | 0.40 | |
| 20 | 21.0 | 30.0 | 18 | 18.0 | 36 | 24.0 | 1.0 | 1.2 | 2.0 | 2.0 | 0.40 | |
| (22) | 23.0 | 32.0 | 20 | 20.0 | 42 | 25.0 | 1.0 | 1.6 | 3.0 | 2.5 | 0.40 | |
| 24 | 25.0 | 36.0 | 20 | 20.0 | 42 | 28.0 | 1.0 | 1.6 | 3.0 | 2.0 | 0.40 | |
| (27) | 28.0 | 41.0 | 24 | 24.0 | 48 | 30.0 | 1.6 | 1.6 | 3.0 | 3.0 | 0.40 | |
| 30 | 31.0 | 46.0 | 26 | 26.0 | 52 | 32.0 | 1.6 | 1.6 | 3.0 | 4.0 | 0.40 | |
| 36 | 37.0 | 55.0 | 30 | 30.0 | 60 | 38.0 | 1.6 | 2.0 | 3.0 | 5.0 | 0.50 | |
| 42 | 43.0 | 65.0 | 36 | 36.0 | 70 | 42.0 | 1.6 | 2.0 | 4.0 | 8.0 | 0.50 | |
| 48 | 50.0 | 75.0 | 40 | 40.0 | 80 | 50.0 | 1.6 | 2.0 | 4.0 | 8.0 | 0.50 | |
Пример условного обозначения шайбы для шестикранной гайки или болта с шестигранной головкой диаметром резьбы d= 10 мм, из материала группы 03, с покрытием 01, толщиной 6 мкм:
Шайба 10.03.016 ГОСТ 13463-77
То же, исполнения 2, с предельным отклонением - по В12 из материала группы 03, с покрымием 05:
Шайба 2.10В12.03.05 ГОСТ 13463-77
