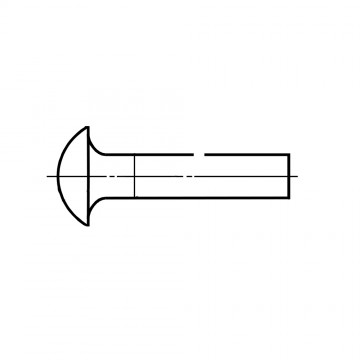

Заклепка ГОСТ 10299-80 с полукруглой головкой

  • Заклепка ГОСТ 10299-80 с полукруглой головкой
Характеристики
Аналог: DIN 660, ISO 1051
Класс точности: В, С
Материал: Сталь, Нержавеющая сталь, Алюминий, Латунь
Размеры: Диаметр стержня от 1 до 36 мм
  • Код товара: ГОСТ 10299-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

ГОСТ 10299-80 - заклепки с полукруглой головкой

Установка заклепок возможна при доступе только с одной стороны детали.

Заклепки с полукруглой головкой применяются для создания неразъемных соединений листов и деталей.

Посмотреть документацию по ГОСТ 10299-80



Диаметр стержня d Длина L Диаметр головки D Высота головки H Радиус под головкоий r, не более Радиус сферы головки R Расстояние от основания головки до места измерения диаметра l
1 2 - 8 1.8 0.6 0.2 1 1.5
1.2 2 - 10 2.1 0.7 0.2 1.2 1.5
(1.4) 3 - 12 2.5 0.8 0.2 1.4 1.5
1.6 3 - 12 2.9 1.0 0.2 1.6 1.5
2 3 - 16 3.5 1.2 0.2 1.9 1.5
2.5 3 - 20 4.4 1.5 0.2 2.4 3
3 4 - 40 5.3 1.8 0.2 2.9 3
(3.5) 5 - 40 6.3 2.1 0.4 3.4 3
4 5 - 50 7.1 2.4 0.4 3.8 3
5 7 - 60 8.8 3.0 0.4 4.7 4
6 7 - 60 11 3.6 0.5 6 4
8 9 - 70 14 4.8 0.5 7.5 4
10 14 - 100 16 6.0 0.6 8.3 6
12 18 - 110 19 7.2 0.8 9.8 6
(14) 20 - 140 22 8.4 0.8 11.4 6
16 20 - 140 25 9.5 1.0 13 6
(18) 28 - 140 27 11 1.0 13.8 8
20 34 - 160 30 12 1.0 15.4 8
(22) 38 - 170 35 13 1.0 18.3 8
24 40 - 180 37 16 1.2 18.7 8
30 55 - 180 45 20 1.2 22.7 10
36 55 - 180 55 24 1.6 27.8 10

Примечание: размеры, указанные в скобках, применять не рекомендуется.

Пример условного обозначения заклепки с полукруглой головкой класса точности В диаметром стержня d = 8 мм, длиной L = 20 мм, из материала группы 00, без покрытия:

Заклепка 8 ´ 20.00 ГОСТ 10299-80
