Гайка ОСТ 1 33109-86 корончатая усиленная шестигранная
Характеристики | |
Аналог: | 3327А |
Материал: | Сталь 30ХГСА |
Покрытие: | Ц6.хр, Кд.хр |
Размеры: | Диаметр резьбы от 6 до 24 мм |
-
91.54 руб.
- Код товара: ОСТ 1 33109-86
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru

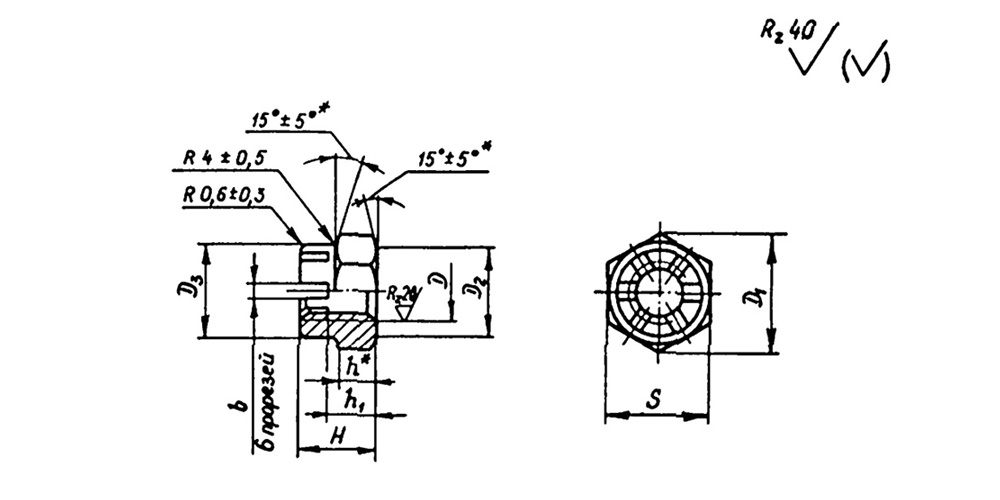

Гайки шестигранные корончатые усиленные 3327А ОСТ 1 33109-86
Таблица 1
D | D1 | D2 | D3 | S | H | h | h1 | b | Масса 100шт., кг | Размер шплинта по ГОСТ 397-79 | ||
min | Предельные отклонения | Сталь | Алюминиевый сплав | Исполнение стопорения по ОСТ 1 39502-77 | ||||||||
по h12 | по h14 | -0,5 | по H14 | 2.1 и 2.3 | 2.2 | |||||||
М6 | 11,0 | 9,2 | 9 | 10 | 7 | 3,9 | 4,1 | 2,0 | 0,21 | 0,08 | 1,6х16 | 1,6х14 |
М8 | 13,2 | 11 | 11 | 12 | 9 | 4,8 | 5,1 | 2,5 | 0,40 | 0,14 | 2х20 | 2,0х16 |
М10 | 15,5 | 13 | 13 | 14 | 11 | 6,3 | 6,6 | 3,0 | 0,65 | 0,23 | 2,5х25 | 2,5х18 |
М12х1,5 | 18,8 | 16 | 16 | 17 | 13 | 7,7 | 8,1 | 1,21 | 0,43 | 2,5х28 | 2,5х22 | |
М14х1,5 | 21,1 | 18 | 18 | 19 | 14 | 8,2 | 8,6 | 1,57 | - | 2,5х32 | 2,5х25 | |
М16х1,5 | 26,8 | 23 | 22 | 24 | 16 | 9,6 | 10,1 | 3,5 | 3,00 | 3,2х40 | 3,2х32 | |
М18х1,5 | 30,2 | 26 | 25 | 27 | 18 | 11,1 | 12,1 | 4,47 | 3,2х45 | 3,2х36 | ||
М20х1,5 | 33,6 | 29 | 28 | 30 | 19 | 11,5 | 13,1 | 6,00 | 3,2х50 | 3,2х40 | ||
М22х1,5 | 35,8 | 31 | 30 | 32 | 21 | 12,5 | 14,1 | 7,22 | 3,2х63 | |||
М24х1,5 | 40,3 | 35 | 34 | 36 | 22 | 12,9 | 15,1 | 9,97 | 3,2х45 |
Таблица 2
D | ОСТ 1 33108-86 | ОСТ 1 33109-86 | ОСТ 1 33110-86 | |
Обозначение покрытия в обозначении гайки | ||||
Ц | Ц | Кд | Ан.Окс | |
ХХХ КЧ | ||||
М6 | 301 10 | 401 07 | 421 03 | 501 04 |
М8 | 302 09 | 402 06 | 422 02 | 502 03 |
М10 | 303 08 | 403 05 | 423 01 | 503 02 |
М12х1,5 | 304 07 | 404 04 | 424 00 | 504 01 |
М14х1,5 | 305 06 | 405 03 | 425 10 | |
М16х1,5 | 306 05 | 406 02 | 426 09 | |
М18х1,5 | 307 04 | 407 01 | 427 08 | |
М20х1,5 | 408 00 | 428 07 | ||
М22х1,5 | 409 10 | 429 06 | ||
М24х1,5 | 410 06 | 430 02 |
Пример наименования и обозначения усиленной корончатой шестигранной гайки с резьбой М6, из стали 30ХГСА, цинкованной:
Гайка 6-Ц-ОСТ 1 33109-86
То же, из стали А12, цинкованной:
Гайка 6-Ц-ОСТ 1 33106-86
То же, из стали 30ХГСА, кадмированной:
Гайка 6-Кд-ОСТ 1 33109-86
То же, из алюминиевого сплава Д1Т, анодированной:
Гайка 6-Ан.Окс-ОСТ 1 33110-86
