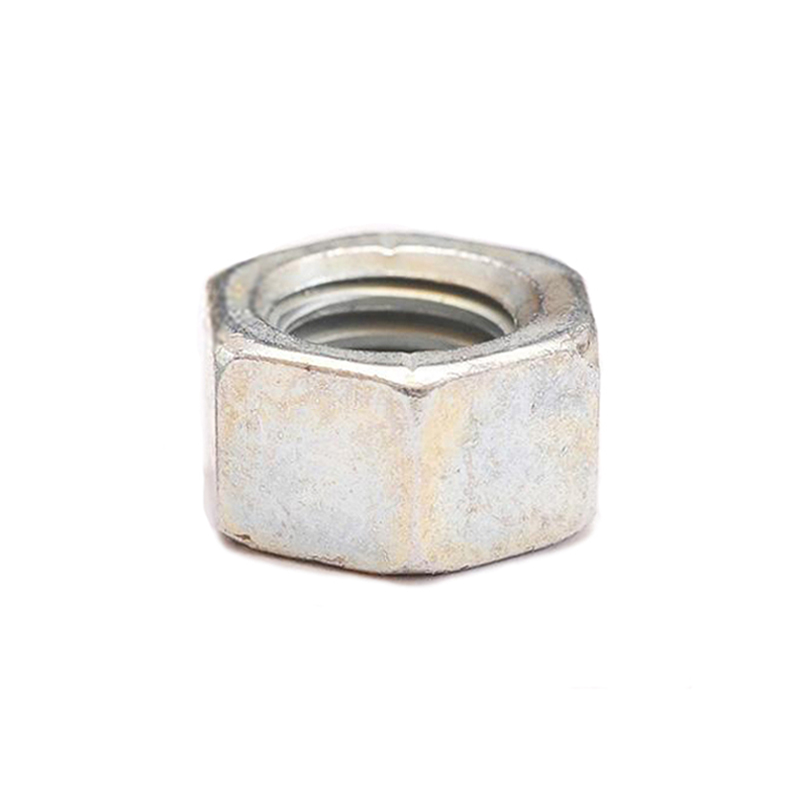

Гайка ОСТ 1 33018-80 высокая шестигранная

Характеристики
Аналог: 3302А
Материал: Сталь 30ХГСА
Покрытие: Ц6-9.хр, Кд6-9.хр
Размеры: Диаметр резьбы от 4 до 24 мм
  • 15.34 руб.
  • Код товара: ОСТ 1 33018-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

Гайки шестигранные высокие 3302А ОСТ 1 33018-80

Таблица 1

D D1 D2 D3 S H h Масса 100шт., кг
Пред. откл. Сталь

Алюминиевый

сплав

 Латунь
min по h12 по h14
М3 6,0 4,8   5,5 2,5   0,034 0,012 0,037
М4 7,8 6,3 7,0 4,0 0,100 0,040 0,110
М5 8,8 7,3 8,0 4,5 0,120 0,040 0,132
М6 11,0 9,2 10,0 5,5 0,249 0,087 0,269
М8 13,2 11,0 12,0 7,0 0,410 0,146 0,451
М10 15,5 13,0 14,0 8,5 0,615 0,218 0,676
М12х1,5 18,8 16,0 17,0 10,0 1,220 0,430 1,360
М14х1,5 21,1 18,0 19,0 11,5 1,630 - -
М16х1,5 26,8 23,0 22 24,0 13,0 6,5 2,730
М18х1,5 30,2 26,0 25 27,0 14,5 7,4 3,380
М20х1,5 33,6 29,0 28 30,0 16,5 8,9 5,520
М22х1,5 35,8 31,0 30 32,0 18,0 9,4 7,570
М24х1,5 40,3 35,0 34 36,0 20,0 10,8 9,240



Таблица 2

Обозначение

стандарта

Отверстия для

котровки по

ОСТ 1 03815-76

 Покрытие Код ОКП КЧ
ХХ ХХХХ ХХ ХХ
ОСТ 1 33017-80 Отсутствуют Ц6-9.хр 75 9410 05 По табл. 3 колонка 1
Исполнение 5 75 9410 06 колонка 2
Исполнение 6 75 9410 07 колонка 3
ОСТ 1 33018-80 Отсутствуют Ц6-9.хр 75 9410 08 колонка 4
Кд6-9.хр По табл. 4 колонка 1
Исполнение 5 Ц6-9.хр 75 9410 09 По табл. 3 колонка 5
Кд6-9.хр По табл. 4 колонка 2
Исполнение 6 Ц6-9.хр 75 9410 11 По табл. 3 колонка 6
Кд6-9.хр По табл. 4 колонка 3
ОСТ 1 33019-80 Отсутствуют Хим.Пас 75 9410 12 По табл. 3 колонка 7
Исполнение 5 75 9410 13 колонка 8
Исполнение 6 75 9410 14 колонка 9
ОСТ 1 33020-80 Отсутствуют 75 9410 15 колонка 10
Исполнение 5 75 9410 16 колонка 11
Исполнение 6 75 9410 17 колонка 12
ОСТ 1 33021-80 Отсутствуют 75 9410 18 колонка 13
Исполнение 5 75 9410 19 колонка 14
Исполнение 6 75 9410 21 колонка 15
ОСТ 1 33022-80 Отсутствуют Ан.Окс.хр 75 9410 22 колонка 16
ОСТ 1 33023-80 Хим.Пас 75 9410 25 колонка 17
ОСТ 1 33024-80 75 9410 28 колонка 18



Таблица 3

D ХХ КЧ
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
М3 01 05 02 10 - - - 10 07 04 01 09 06 - - - 06 08 10
М4 02 04 01 09 06 03 01 09 06 03 00 08 05 - - - 05 07 09
М5 03 03 00 08 05 02 00 08 05 02 10 07 04 01 09 07 04 06 08
М6 04 02 10 07 04 01 10 07 04 01 09 06 03 00 08 06 03 05 07
М8 05 01 09 06 03 00 09 06 03 00 08 05 02 10 07 05 02 04 06
М10 06 00 08 05 02 10 08 05 02 10 07 04 01 09 06 04 01 03 05
М12х1,5 07 10 07 04 01 09 07 04 01 09 06 03 00 08 05 03 00 02 04
М14х1,5 08 09 06 03 00 08 06 03 00 08 05 02 10 07 04 02 - - -
М16х1,5 09 08 05 02 10 07 05 02 10 07 04 01 09 06 03 01 - - -
М18х1,5 10 04 01 09 06 03 01 09 06 03 00 08 05 02 10 08 - - -
М20х1,5 11 - - - 05 02 00 08 05 02 10 07 04 01 09 07 - - -
М22х1,5 12 - - - 04 01 10 07 04 01 09 06 03 00 08 06 - - -
М24х1,5 13 - - - 03 00 09 06 03 00 08 05 02 10 07 05 - - -



Таблица 4

D ХХ КЧ
1 2 3
М4 22 02 10 08
М5 23 01 09 07
М6 24 00 08 06
М8 25 10 07 05
М10 26 09 06 04
М12х1,5 27 08 05 03
М14х1,5 28 07 04 02
М16х1,5 29 06 03 01
М18х1,5 30 02 10 08
М20х1,5 31 01 09 07
М22х1,5 32 00 08 06
М24х1,5 33 10 07 05



Пример наименования и обозначения высокой шестигранной гайки с резьбой М6, из стали 30ХГСА, цинкованной:

Гайка 6-Ц-ОСТ 1 33018-80

То же, из стали 30ХГСА, кадмированной:

Гайка 6-Кд-ОСТ 1 33018-80

То же, из стали А12, цинкованной:

Гайка 6-Ц-ОСТ 1 33017-80

То же, из стали 14Х17Н2, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33019-80

То же, из стали 13Х11Н2В2МФ, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33020-80

То же, из стали 10Х11Н23Т3МР, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33021-80

То же, из алюминиевого сплава, анодированной:

Гайка 6-Ан.Окс-ОСТ 1 33022-80

То же, из латуни, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33023-80

То же, из антимагнитной латуни, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33024-80
