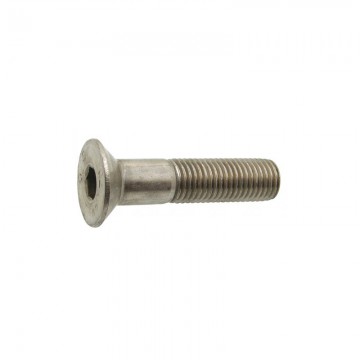

Винт DIN 7991 с потайной головкой и внутренним шестигранником
- Код товара: DIN 7991
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
DIN 7991 - винты с потайной головкой и внутренним шестигранником или с отверстием под ключ TORX
Винты производятся с потайной головкой, чтобы при установке она не выступала над поверхностью детали или изделия, и «утопала» внутри него. С помощью шлица звездочка (TORX), а также с помощью шестигранного углубления под ключ, винты могут выдерживать большие нагрузки при закручивании и откручивании. Шлиц TORX позволяет считать винты антивандальными.
Винты с потайной головкой и внутренним шестигранником или с отверстием под ключ TORX применяются в приборостроении и машиностроении.
|
|
|
| Размеры (мм) | dk | k макс. | s | ISR | a | b |
| M3 | 6.72 | 1.86 | 2 | - | 90° | 18 |
| M4 | 8.96 | 2.48 | 2.5 | T20 | 90° | 20 |
| M5 | 10.2 | 3.1 | 3 | T25 | 90° | 22 |
| M6 | 13.44 | 3.72 | 4 | T30 | 90° | 24 |
| M8 | 17.92 | 4.96 | 5 | T40 | 90° | 28 |
| M10 | 22.4 | 6.2 | 6 | - | 90° | 32 |
| M12 | 26.8 | 7.44 | 8 | - | 90° | 36 |
| M14 | 30.88 | 8.4 | 10 | - | 90° | 40 |
| M16 | 33.6 | 8.8 | 10 | - | 90° | 44 |
| M20 | 40.32 | 10.16 | 12 | - | 90° | 52 |
| M22 | 36 | 13.1 | 14 | - | 60° | 56 |
| M24 | 39 | 14 | 14 | - | 60° | 60 |
