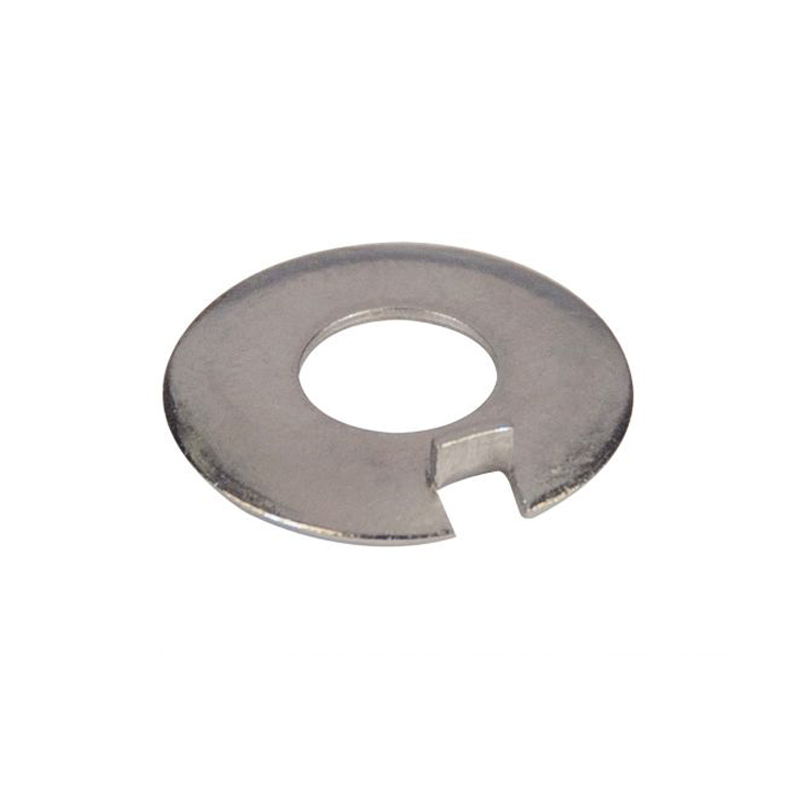

Шайба DIN 432 стопорная с наружным выступом

Характеристики
Материал: Cталь, Нержавеющая сталь (А2, А4), Латунь, Медь
Покрытие: Гальваническая оцинковка
Размеры: Внутренний диаметр от М4 до М64
  • 36.03 руб.
  • Код товара: DIN 432
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

DIN 432 - шайбы стопорные с наружным выступом

Данные шайбы используются в местах повышенной вибрации и динамических нагрузок. Благодаря своим конструктивным особенностям шайбы обеспечивают максимально прочное стопорение резьбового соединения и исключает риск раскручивания соединений под воздействием вибрации. Шайбы с выступом представляют собой диск с небольшой юбкой и центральным установочным отверстием. На одном из краев диска имеется небольшая лапка – выступ. Шайбы используется совместно с шлицевыми гайками.

Шайбы стопорные с наружным выступом применяются во всех сферах машиностроения, в том числе в тяжелом и в станкостроении.



Размеры (мм) d2 f g h s
4.3 14 2.5 5.5 2 0.4
5.3 17 3.5 7 2.5 0.75
6.4 19 3.5 7.5 3 0.75
8.4 22 3.5 8.5 4 1
10.5 26 4.5 10 4 1
13 30 4.5 12 4.5 1.2
15 33 4.5 13 4.5 1.2
17 36 5.5 15 4.5 1.2
19 40 6.5 18 4.5 1.2
21 42 6.5 18 4.5 1.6
23 50 7.5 20 6.5 1.6
25 50 7.5 21 6.5 1.6
28 58 8.5 23 9.5 1.6
31 63 8.5 25 9.5 1.6
34 68 9.5 28 9.5 1.6
37 75 11 31 9.5 2
40 82 11 33 11 2
43 88 11 36 11 2
46 95 13 38 12 2
50 100 13 40 13 2
54 105 13 42 13 2
58 112 16 45 14 2.5
66 125 18 52 13.5 2.5
