Болт ОСТ 1 31160-80 с потайной головкой

Характеристики
Аналог:	3064А
Материал:	Сталь 30ХГСА
Покрытие:	С резьбой М3 и М4 - Ц6-9.хр, Кд6-9.хр; с резьбой более М4 - Ц9.хр, Кд9.хр
Размеры:	Диаметр резьбы от 3 до 10 мм

44.35 руб.

Код товара: ОСТ 1 31160-80

Не нашли нужный материал или крепеж?

Отправьте нам заявку - мы изготовим.

Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на info@super-krepeg.ru

Заказать
Описание

Сортировать:

Название	Артикул	Материал / покрытие	∅	Длина		Цена
Болт 5-26-Кд-ОСТ 1 31160-80	00000094920	16ХСН / Кд9хр	5	26	100	27.32 руб.
Болт 4-34-Ц-ОСТ 1 31160-80	00000094909	30ХГСА / Ц6хр	4	34	100	22.15 руб.
Болт 5-28-Кд-ОСТ 1 31160-80	00000094922	30ХГСА / Кд9хр	5	28	100	31.48 руб.
Болт 4-32-Кд-ОСТ 1 31160-80	00000094906	30ХГСА / Кд6хр	4	32	100	24.85 руб.
Болт 5-20-Кд-ОСТ 1 31160-80	00000094915	30ХГСА / Кд9хр	5	20	100	23.76 руб.
Болт 5-18-Кд-ОСТ 1 31160-80	00000094913	30ХГСА / Кд9хр	5	18	100	23.76 руб.
Болт 6-20-Кд-ОСТ 1 31160-80	00000094942	16ХСН / Кд9хр	6	20	100	29.74 руб.
Болт 5-40-Ц-ОСТ 1 31160-80	00000094935	30ХГСА / Ц9хр	5	40	100	31.87 руб.
Болт 6-18-Кд-ОСТ 1 31160-80	00000094940	30ХГСА / Кд9хр	6	18	100	29.72 руб.
Болт 4-18-Кд-ОСТ 1 31160-80	00000094893	30ХГСА / Кд6хр	4	18	100	19.63 руб.
Болт 4-20-Кд-ОСТ 1 31160-80	00000094895	30ХГСА / Кд6хр	4	20	100	19.63 руб.
Болт 4-24-Ц-ОСТ 1 31160-80	00000094900	30ХГСА / Ц6хр	4	24	100	19.55 руб.
Болт 3-12-Кд-ОСТ 1 31160-80	00000094867	16ХСН / Кд6-9Хр	3	12	100	15.39 руб.
Болт 6-24-Кд-ОСТ 1 31160-80	00000094946	30ХГСА / Кд9хр	6	24	100	34.89 руб.
Болт 5-16-Ц-ОСТ 1 31160-80	00000094912	30ХГСА / Ц9хр	5	16	100	20.93 руб.
Болт 5-36-Кд-ОСТ 1 31160-80	00000094930	30ХГСА / Кд9хр	5	36	100	33.85 руб.
Болт 5-18-Ц-ОСТ 1 31160-80	00000094914	30ХГСА / Ц9хр	5	18	100	20.95 руб.
Болт 6-26-Кд-ОСТ 1 31160-80	00000094948	30ХГСА / Кд9хр	6	26	100	34.92 руб.
Болт 4-16-Кд-ОСТ 1 31160-80	00000094891	30ХГСА / Кд6хр	4	16	100	19.63 руб.
Болт 4-14-Кд-ОСТ 1 31160-80	00000094889	30ХГСА / Кд6хр	4	14	100	17.44 руб.
Болт 5-24-Ц-ОСТ 1 31160-80	00000094919	30ХГСА / Ц9хр	5	24	100	24.13 руб.
Болт 5-22-Кд-ОСТ 1 31160-80	00000094917	30ХГСА / Кд9хр	5	22	100	27.30 руб.
Болт 6-22-Кд-ОСТ 1 31160-80	00000094944	30ХГСА / Кд9хр	6	22	100	34.79 руб.
Болт 6-50-Ц-ОСТ 1 31160-80	00000045517	30ХГСА / Ц9хр	6	50	100	54.10 руб.
Болт 6-50-Кд-ОСТ 1 31160-80	00000094972	30ХГСА / Кд9хр	6	50	100	61.38 руб.
Болт 6-48-Ц-ОСТ 1 31160-80	00000094971	30ХГСА / Ц9хр	6	48	100	54.08 руб.
Болт 6-48-Кд-ОСТ 1 31160-80	00000094970	30ХГСА / Кд9хр	6	48	100	61.38 руб.
Болт 6-44-Ц-ОСТ 1 31160-80	00000094967	30ХГСА / Ц9хр	6	44	100	48.31 руб.
Болт 6-44-Кд-ОСТ 1 31160-80	00000094966	30ХГСА / Кд9хр	6	44	100	54.81 руб.
Болт 6-42-Ц-ОСТ 1 31160-80	00000094965	30ХГСА / Ц9хр	6	42	100	46.49 руб.
Болт 6-42-Кд-ОСТ 1 31160-80	00000094964	30ХГСА / Кд9хр	6	42	100	52.75 руб.
Болт 6-40-Ц-ОСТ 1 31160-80	00000094963	30ХГСА / Ц9хр	6	40	100	46.80 руб.
Болт 6-40-Кд-ОСТ 1 31160-80	00000094962	30ХГСА / Кд9хр	6	40	100	53.09 руб.
Болт 6-38-Ц-ОСТ 1 31160-80	00000094961	30ХГСА / Ц9хр	6	38	100	41.05 руб.
Болт 6-38-Кд-ОСТ 1 31160-80	00000094960	30ХГСА / Кд9хр	6	38	100	46.56 руб.
Болт 6-36-Ц-ОСТ 1 31160-80	00000094959	30ХГСА / Ц9хр	6	36	100	41.05 руб.
Болт 6-36-Кд-ОСТ 1 31160-80	00000094958	30ХГСА / Кд9хр	6	36	100	46.54 руб.
Болт 6-34-Ц-ОСТ 1 31160-80	00000094957	30ХГСА / Ц9хр	6	34	100	40.79 руб.
Болт 6-34-Кд-ОСТ 1 31160-80	00000094956	30ХГСА / Кд9хр	6	34	100	46.25 руб.
Болт 6-32-Ц-ОСТ 1 31160-80	00000094955	30ХГСА / Ц9хр	6	32	100	34.66 руб.

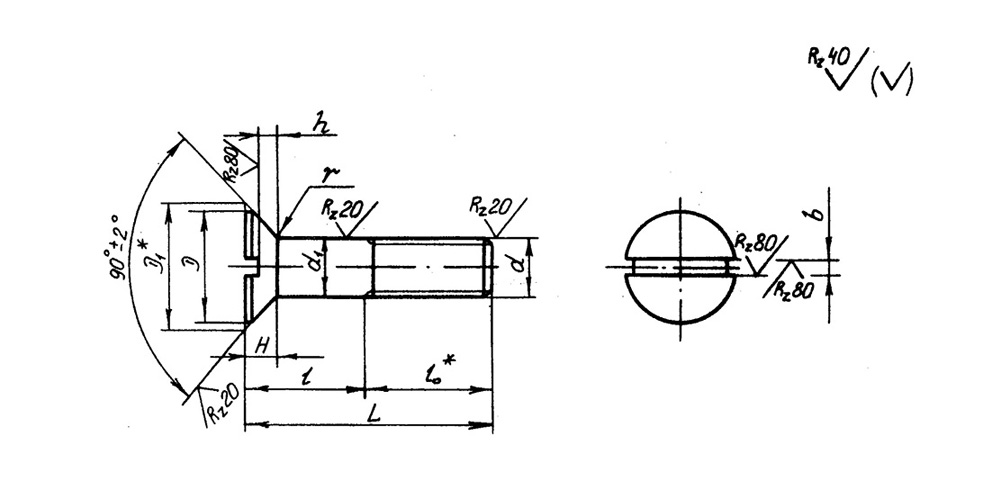

Болты с потайной головкой 90° и прямым шпицем 3064А ОСТ 1 31160-80

Таблица 1

d	d1 Пред. откл. по h12	D min	D1	H Пред. откл. по h14*	h		b		r		l0
d	d1 Пред. откл. по h12	D min	D1	H Пред. откл. по h14*	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	l0
М1	1,0	1,9	2,4	0,7	0,4	-0,2	0,32	+0,20	0,3	-0,2	3
М1,4	1,4	2,9	3,4	1,0	0,6		0,40				4
М1,6	1,6	2,9	3,6	1,0	0,6		0,40				5
М2	2,0	4,0	4,6	1,3	0,8	+0,1 -0,2	0,50				6
М2,5	2,5	4,7	5,3	1,4	0,7		0,60			±0,2	8
М3	3,0	5,4	6,4	1,7	0,9		0,80		0,5		8
М4	4,0	7,5	8,4	2,2	1,2	±0,2	1,00	+0,25			9
М5	5,0	9,0	10,0	2,5	1,2		1,20				10
М6	6,0	11,0	12,0	3,0	1,5		1,60				12
М8	8,0	14,8	16,0	4,0	2,0		1,60		0,8		14
М10	10,0	18,8	20,0	5,0	2,5		2,00		0,8		18

* Предельное отклонение размера H=0,7мм - минус 0,2мм

Таблица 2

L, мм		d
Номин.	Пред. откл.	М1		М1,4		М1,6		М2		М2,5		М3
Номин.	Пред. откл.	Применяе- мость	l Пред. откл. -0,25	Применяе- мость	l Пред. откл. -0,25	Применяе- мость	l Пред. откл. -0,25	Применяе- мость	l Пред. откл. -0,25	Применяе- мость	l Пред. откл. -0,25	Применяе- мость	l Пред. откл. -0,25
5	±0,2		2		-		-		-		-		-
6			-		2		-		-		-		-
7			-		3		2		-		-		-
8			-		4		3		-		-		-
9			-		5		4		3		-		-
10			-		6		5		4		-		-
11			-		-		6		5		-		-
12			-		-		7		6		4		4
14			-		-		9		8		6		6
16			-		-		-		10		8		8
18			-		-		-		12		10		10
20			-		-		-		-		12		12
22			-		-		-		-		14		14
24	±0,3		-		-		-		-		16		16
26			-		-		-		-		-		18
28			-		-		-		-		-		20
30			-		-		-		-		-		22
32			-		-		-		-		-		-
34			-		-		-		-		-		-
36			-		-		-		-		-		-
38			-		-		-		-		-		-
40			-		-		-		-		-		-
42			-		-		-		-		-		-
44			-		-		-		-		-		-
46			-		-		-		-		-		-
48			-		-		-		-		-		-
50			-		-		-		-		-		-
52	±0,5		-		-		-		-		-		-
54			-		-		-		-		-		-
56			-		-		-		-		-		-
58			-		-		-		-		-		-
60			-		-		-		-		-		-

Продолжение таблицы 2

L, мм		d
Номин.	Пред. откл.	М4		М5		М6		М8		М10
Номин.	Пред. откл.	Применяе- мость	l Пред. откл. -0,35	Применяе- мость	l Пред. откл. -0,4	Применяе- мость	l Пред. откл. -0,5	Применяе- мость	l Пред. откл. -0,62	Применяе- мость	l Пред. откл. -0,75
5	±0,2		-		-		-		-		-
6			-		-		-		-		-
7			-		-		-		-		-
8			-		-		-		-		-
9			-		-		-		-		-
10			-		-		-		-		-
11			-		-		-		-		-
12			-		-		-		-		-
14			5		-		-		-		-
16			7		6		-		-		-
18			9		8		6		-		-
20			11		10		8		-		-
22			13		12		10		8		-
24	±0,3		15		14		12		10		-
26			17		16		14		12		-
28			19		18		16		14		10
30			21		20		18		16		12
32			23		22		20		18		14
34			25		24		22		20		16
36			-		26		24		22		18
38			-		28		26		24		20
40			-		30		28		26		22
42			-		32		30		28		24
44			-		34		32		30		26
46			-		-		34		32		28
48			-		-		36		34		30
50			-		-		38		36		32
52	±0,5		-		-		-		38		34
54			-		-		-		40		36
56			-		-		-		42		38
58			-		-		-		44		40
60			-		-		-		46		42

Таблица 3

L, мм	d
	М1	М1,4	М1,6	М2	М2,5	М3	М4	М5	М6	М8	М10
	Масса 100 шт. болтов из стали, кг
5	0,003	-	-	-	-	-	-	-	-	-	-
6	-	0,008	-	-	-	-	-	-	-	-	-
7	-	0,009	0,014	-	-	-	-	-	-	-	-
8	-	0,011	0,015	-	-	-	-	-	-	-	-
9	-	0,012	0,016	0,024	-	-	-	-	-	-	-
10	-	0,013	0,017	0,026	-	-	-	-	-	-	-
11	-	-	0,018	0,029	-	-	-	-	-	-	-
12	-	-	0,019	0,031	0,052	0,070	-	-	-	-	-
14	-	-	0,020	0,036	0,060	0,081	0,15	-	-	-	-
16	-	-	-	0,041	0,069	0,093	0,17	0,26	-	-	-
18	-	-	-	0,046	0,077	0,104	0,19	0,29	0,48	-	-
20	-	-	-	-	0,085	0,115	0,21	0,32	0,47	-	-
22	-	-	-	-	0,094	0,126	0,23	0,35	0,51	0,95	-
24	-	-	-	-	0,102	0,137	0,25	0,38	0,56	1,03	-
26	-	-	-	-	-	0,148	0,27	0,41	0,60	1,11	-
28	-	-	-	-	-	0,160	0,29	0,45	0,65	1,19	1,91
30	-	-	-	-	-	0,171	0,31	0,48	0,69	1,27	2,03
32	-	-	-	-	-	-	0,33	0,51	0,74	1,35	2,15
34	-	-	-	-	-	-	0,35	0,54	0,78	1,43	2,28
36	-	-	-	-	-	-	-	0,57	0,82	1,51	2,40
38	-	-	-	-	-	-	-	0,60	0,87	1,59	2,52
40	-	-	-	-	-	-	-	0,63	0,91	1,67	2,65
42	-	-	-	-	-	-	-	0,66	0,96	1,74	2,77
44	-	-	-	-	-	-	-	0,69	1,00	1,82	2,89
46	-	-	-	-	-	-	-	-	1,05	1,90	3,02
48	-	-	-	-	-	-	-	-	1,09	1,98	3,14
50	-	-	-	-	-	-	-	-	1,14	2,06	3,26
52	-	-	-	-	-	-	-	-	-	2,14	3,38
54	-	-	-	-	-	-	-	-	-	2,22	3,51
56	-	-	-	-	-	-	-	-	-	2,30	3,63
58	-	-	-	-	-	-	-	-	-	2,37	3,75
60	-	-	-	-	-	-	-	-	-	2,45	3,88

Пример наименования и обозначения болта с потайной головкой 90º и прямым шлицем, с резьбой М6 и длиной L=24мм, из стали 30ХГСА, цинкованного:

Болт 6-24-Ц-ОСТ 1 31160-80

То же, из стали 30ХГСА, кадмированного:

Болт 6-24-Кд-ОСТ 1 31160-80

То же, из стали 45, цинкованного:

Болт 6-24-Ц-ОСТ 1 31159-80

То же, из стали 14Х17Н2, пассивированного:

Болт 6-24-Хим.Пас-ОСТ 1 31161-80

То же, из стали 07Х16Н6-Ш, пассивированного:

Болт 6-24-Хим.Пас-ОСТ 1 31162-80

То же, из алюминиевого сплава, анодированного:

Болт 6-24-Ан.Окс-ОСТ 1 31163-80

То же, из латуни, пассивированного:

Болт 6-24-Хим.Пас-ОСТ 1 31164-80

То же, из антимагнитной латуни, пассивированного:

Болт 6-24-Хим.Пас-ОСТ 1 31165-80
