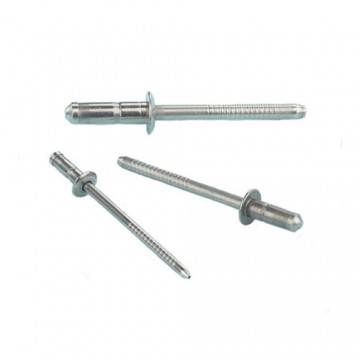

Заклепка вытяжная AVDEL Avibulb BN01 полукруг, сталь нержавеющая
| Характеристики | |
| Материал: | Сталь нержавеющая |
-
0.70 руб.
- Код товара: Avibulb
Avibulb®
Высокопрочная стальная вытяжная заклепка с увеличенным размером концевика. Идеальная для тонколистовых материалов.
Avdel Avibulb® - это строительные заклепки, которые гарантируют высокопрочные соединения. Вытяжной стержень Avibulb обеспечивающий отличное развальцовывание хвостовой части заклепки и высокое сопротивление смещению и растягиванию. Преимущество заклепки Avibulb также заключается в лучшем заполнении отверстия, а также в компенсации неверно просверленных, больших по размеру и несовпадающих отверстий.
Технические характеристики
Высокое сопротивление сдвигу и растягиванию
Отличное заполнение отверстия
Большая площадь раскрытия
Часть стержня сохраняется в заклепке, придавая соединению большую прочность
Идеален для изделий, используемых при повышенных температурах
Деформируясь, заклепка притягивает задний лист материала
Идеальна для тонких материалов
Заклепка компенсирует неровные, большие по размеру, отстоящие друг от друга, а также не совпадающие друг с другом отверстия.
Может остановить вибрации материалов в нестандартных отверстиях
Обеспечивает крепкие, виброустойчивые соединения
Отсутствие деформаций, проблем с электрикой или лишнего шума из-за проблем с болтающимся внутри заклепки стержнем
Варианты применения
Автомобилестроение
Электроника
Корпуса и ограждения
Спецификации
Размеры: 3,2 мм - 6,0 мм
Материал: оцинкованная сталь с химическим пассивированием
Форма головы: купол
Установочное оборудование
|
Genesis® nG3 |
Genesis® nG2 |
BN01 - Avibulb заклепка вытяжная, полукруг, сталь нержавеющая
| ø | B | D | E |
| 3.2 | 6.8 | 1.4 | 2.0 |
| 4.0 | 8.0 | 1.4 | 2.6 |
| 4.8 | 9.6 | 1.5 | 3.2 |
| 6.0 | 12.3 | 2.1 | 4.0 |
Длинна (мм)
|
ø |
M | Диапазон захвата |
kN |
kN |
|
| 0BN01-00408 |
3.2
3.3 - 3.4 |
9.1 | 1.0 - 3.0 | 1.2 | 1.3 |
| 0BN01-00411 | 11.7 | 3.0 - 5.0 | 1.7 | ||
| 0BN01-00414 | 14.0 | 5.0 - 7.0 | 2.5 | ||
| 0BN01-00509 |
4.0
4.1 - 4.3 |
10.4 | 1.0 - 3.0 | 2.4 | 2.8 |
| 0BN01-00512 | 12.9 | 3.0 - 5.0 | 3.5 | ||
| 0BN01-00516 | 15.7 | 5.0 - 7.0 | 4.1 | ||
| 0BN01-00519 | 18.1 | 7.0 - 9.0 | 3.3 | 2.5 | |
| 0BN01-00611 |
4.8
4.9 - 5.1 |
12.1 | 1.5 - 3.5 | 3.6 | 3.8 |
| 0BN01-00614 | 14.7 | 3.5 - 6.0 | 4.2 | ||
| 0BN01-00618 | 17.6 | 6.0 - 8.5 | 5.6 | ||
| 0BN01-06010 |
6.0
6.1 - 6.3 |
14.0 | 1.5 - 4.0 | 4.2 | 5.4 |
| 0BN01-06013 | 17.0 | 3.0 - 6.0 | 5.4 | ||
| 0BN01-06016 | 20.0 | 6.0 - 9.0 | 8.5 | ||
| 0BN01-06019 | 23.0 | 9.0 - 12.0 | 8.5 |
