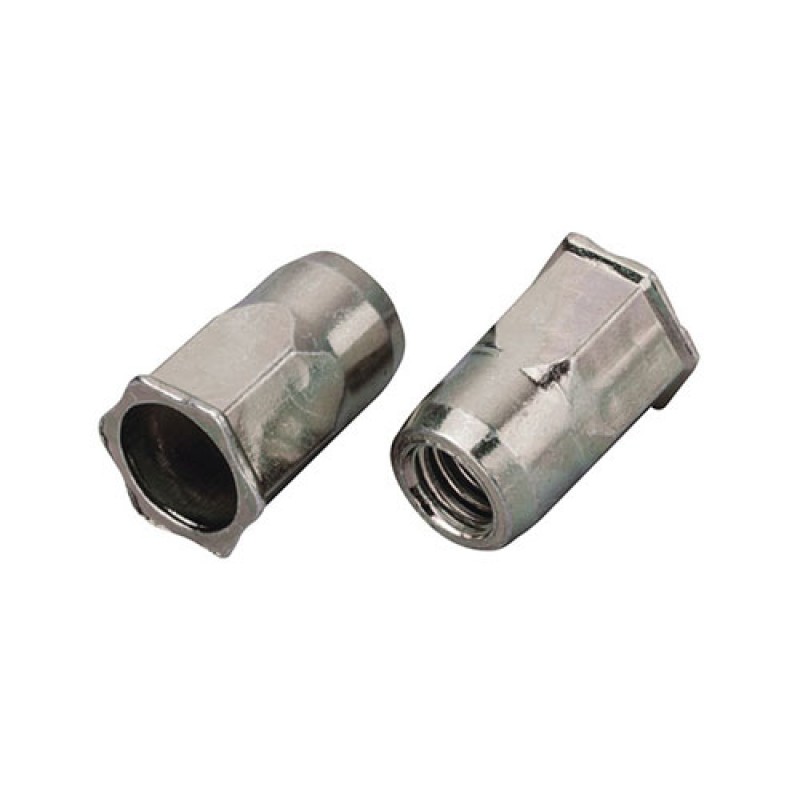

Заклепка резьбовая AVDEL Euro Hexsert 39101 потайной фланец, шестигранная, сталь, цинк
| Характеристики | |
| Материал: | Сталь, Цинк |
-
0.70 руб.
- Код товара: Euro Hexsert
Euro Hexsert® / Hexsert®
Вставки с шестиугольным корпусом, обеспечивающим высокую сопротивляемость проворачиванию и вырыванию, в том числе в мягких металлах
Вставка Hexsert обладает закрытым концом и шестигранным корпусом, благодаря которому обеспечивается повышенная сопротивляемость проворачиванию и вырыванию, в том числе на мягких металлах.
Hexsert может быть быстро и легко вставлена даже в очень тонкие материалы, и имеет версию с потайной головкой.
Технические характеристики
Шестиугольные корпус заклепки и отверстие улучшает сопротивление проворачиваемости в листовом металле до 200% по сравнению с круглыми резьбовыми вставками.
Улучшенная сопротивляемость выдергиванию
Может быть использована с самыми тонкими листовыми материалами (от 0,5 мм)
Удвоенный диаметр корпуса и вводная фаска на хвосте обеспечивают легкий ввод в отверстие.
Необходим доступ только с одной части корпуса изделия, что положительно сказывается на скорости сборки
Будучи установленным, создает резьбовое соединение в изделии мама-типа.
Возможна установка на изделия как с предварительным лакокрасочным покрытием, так и с окончательным лакокрасочным покрытием без нанесения вреда поверхности
Может стягивать два и более листов
Возможны различные покрытия для увеличения антикоррозионной защиты
Низкий профиль головы дает практически ровную поверхность изделия и притягивает два или более листов материала (в пределах допустимой для данного вида заклепки диапазона толщин захватываемых материалов)
Широкий фланец обеспечивает несущую поверхность и усиливает отверстие для предотвращения выдавливания. Также может быть использована как прокладка и быть снабжена с выступающей наружу резьбой.
Закрытый конец предотвращает попадание грязи и жидкостей внутрь резьбы и в электрические цепи.
Опция: Высокопрочные вставки для использования с метрическими болтами и винтами класса прочности до 12,9
Может быть использована с ручными инструментами, пневматическими инструментами и полностью автоматическими машинами для обеспечения большого круга методов сборки.
Can be used with hand tools, pneumatic tools and fully automated machines to suit a wide range of assembly methods
Варианты применения
Элементы шасси автомобилей
Электрическая инженерия, электромеханика
Тонколистовой металл
Бытовая техника
Корпуса коробок переключения передач
Применение при повышенных температурах
Спецификации
Размеры резьбы: M3-M10
Материал: Сталь
Сталь: Цинкование и чистое тривалентное пассивирование
Форма головы: Низкий профиль и увеличенный фланец
Опционально: Закрытый конец
Размер : Метрический и в дюймах
Установочное оборудование
|
74200 |
74201 |
39101 - Euro Hexsert заклепка резьбовая, потайной фланец, шестигранная, сталь, цинк
| Резьба | øA ± 0.08 | B | D ± 0.07 | F ± 0.08 | øJ | P |
| M4x0.7 | 5.89 | 7.80 | 0.69 | 5.89 | 9.20 | 6.00 |
| M5x0.8 | 6.89 | 9.10 | 0.77 | 6.89 | 11.20 | 8.60 |
| M6x1.0 | 8.89 | 11.60 | 0.91 | 8.89 | 13.40 | 10.10 |
| M8x1.25 | 10.89 | 14.20 | 1.07 | 10.89 | 16.20 | 11.40 |
| M10x1.5 | 12.89 | 16.40 | 1.07 | 12.89 | 18.50 | 13.20 |
Длинна (мм)
| Резьба | Диапазон захвата |
± 0.1/-0 |
M ± 0.50 |
|
| 39101-74020 | M4x0.7 | 0.50 - 2.00 | 6.0 | 10.50 |
| 39101-75030 | M5x0.8 | 0.50 - 3.00 | 7.0 | 12.70 |
| 39101-76030 | M6x1.0 | 0.50 - 3.00 | 9.0 | 15.00 |
| 39101-78030 | M8x1.25 | 0.50 - 3.00 | 11.0 | 17.50 |
| 39101-70035 | M10x1.5 | 1.00 - 3.50 | 13.0 | 20.20 |
|
Nm |
kN |
Nm |
kN |
||
| M4x0.7 | 5.1 | 6.3 | 4.2 | 1.4 | |
| M5x0.8 | 7.9 | 8.8 | 7.5 | 2.6 | |
| M6x1.0 | 12.4 | 14.4 | 10.7 | 3.2 | |
| M8x1.25 | 32.0 | 15.0 | 22.7 | 4.1 | |
| M10x1.5 | 45.0 | 19.7 | 38.5 | 5.2 | |
