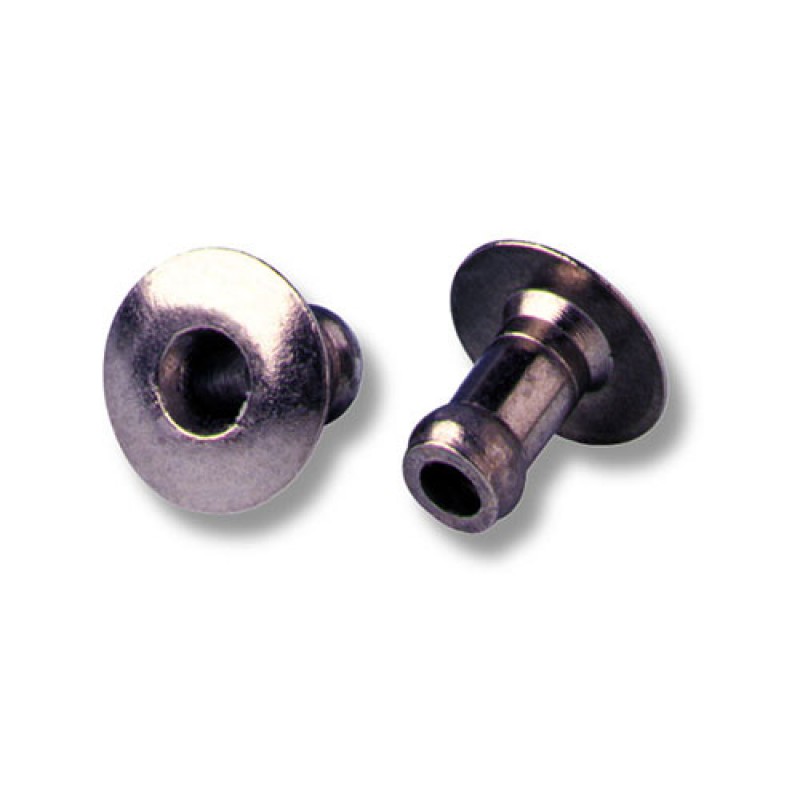

Заклепка вытяжная AVDEL Briv 1841 полукруг, пустотелая, сталь нержавеющая
| Характеристики | |
| Размеры: | Сталь нержавеющая |
-
0.70 руб.
- Код товара: Briv
Briv®
Быстроустанавливаемый крепеж с развальцовываемым хвостом, обеспечивающим высокопрочное соединение
Система Briv® Speed Fastening® имеет увеличенную форму хвоста, обеспечивающую плотный зажим без сдвигов, делая ее идеальной для сборки любых материалов, включая металл, пластик или алюминиевый сплав. С простой установкой и меньшими расходами на материалы чем сварка или заклепки эта скоростная заклепочная система широко используется в легкой промышленности.
Технические характеристики
Увеличенный конец и укорочение заклепки во время установки обеспечивает плотное сжатие материалов.
Увеличенный конец и большая форма головы дает большую опорную площадь для мягких материалов
Конусовидный конец для облегчения попадания заклепки в отверстие
Расширяется радиально во время установки для обеспечения максимального заполнения отверстия.
Меньшие локальные затраты чем при сварке либо при прочих заклепках
Опция: корпус из латуни горячего лужения для облегчения пайки и лучшей электропроводности
Опция: нержавеющая сталь для изделий, используемых при высоких температурах или агрессивных средах
Устанавливается с использованием уникальной системы с подвижным сердечником для наиболее быстрой сборки
Может быть использована из резервуара для больших по размеру изделий и с использованием автоматизированного оборудования
Варианты применения
Автомобилестроение
Электронные компоненты
Тонколистовой металл
Электрическая инженерия, электромеханика
Бытовая техника
Мебель
Производство промышленного освещения
Спецификации
Размеры: 2.4 мм (3/32") до 6.0 мм
Материалы: Алюминиевый сплав, Сталь, Нержавеющая сталь и медь
Форма головы: Купол/гриб, Потайной
Установочное оборудование
|
753 |
7537 |
1841 - Briv заклепка, полукруг, пустотелая, сталь нержавеющая

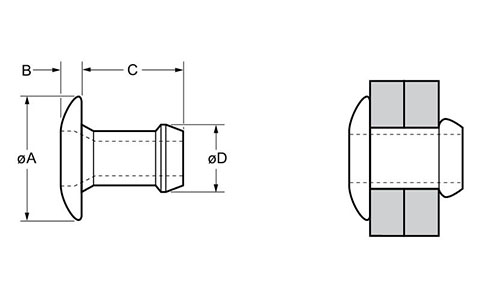

| ø | øA ± 0.4 | B | øD |
| 3.2 | 6.20 | 0.99 | 3.16 |
| 4.0 | 7.90 | 0.99 | 3.87 |
| 4.8 | 9.40 | 1.17 | 4.77 |
Длинна (мм)
|
ø |
C | Диапазон захвата |
kN |
kN |
|
| 01841-00404 |
3.2
3.27 - 3.34 |
4.37 | 1.14 - 2.42 | 1.3 | 2.0 |
| 01841-00406 | 5.39 | 2.15 - 3.43 | |||
| 01841-00408 | 6.41 | 3.17 - 4.45 | |||
| 01841-00410 | 7.42 | 4.19 - 5.47 | |||
| 01841-00412 | 8.44 | 5.20 - 6.48 | |||
| 01841-00505 |
4.0
3.97 - 4.04 |
4.91 | 1.57 - 2.93 | 2.4 | 3.5 |
| 01841-00507 | 5.92 | 2.66 - 3.94 | |||
| 01841-00509 | 6.94 | 3.68 - 4.96 | |||
| 01841-00511 | 7.95 | 4.69 - 5.97 | |||
| 01841-00513 | 8.97 | 5.71 - 6.99 | |||
| 01841-00606 |
4.8
4.85 - 4.93 |
5.39 | 1.65 - 3.30 | 3.5 | 5.1 |
| 01841-00607 | 6.10 | 2.03 - 3.94 | |||
| 01841-00609 | 7.37 | 3.68 - 5.21 | |||
| 01841-00610 | 8.00 | 4.32 - 5.84 | |||
| 01841-00611 | 8.64 | 4.95 - 6.48 | |||
| 01841-00613 | 9.91 | 6.22 - 7.75 | |||
| 01841-00615 | 11.18 | 7.49 - 9.02 |
