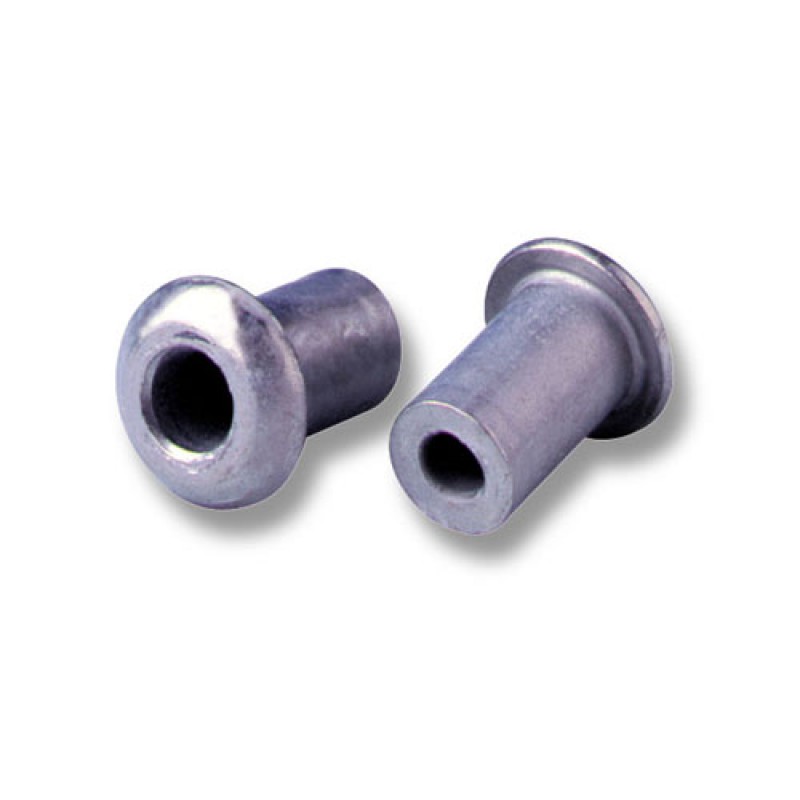

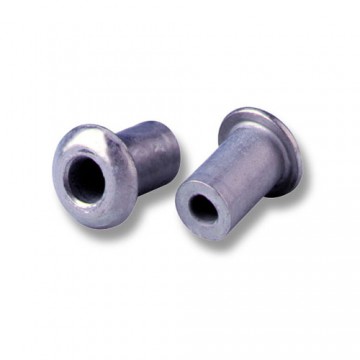

Заклепка вытяжная AVDEL Chobert 1121 полукруг, пустотелая, сталь, цинк
| Характеристики | |
| Материал: | Сталь, Цинк |
-
0.70 руб.
- Код товара: Chobert
Chobert®
Быстроустанавливаемый крепеж, обеспечивающий статичный прижим, идеальный для мягких и хрупких материалов
Кассетная заклепка Chobert® является важной частью Avdel с 1930х годов, когда она использовалась в обновленном истребителе-перехватчике-разведчике Spitfire. Эта крепежная система обеспечивает плотный, надежный зажим, идеальный для мягких или хрупких материалов. Развальцованный хвост заклепки Chobert делает ее идеальной для использования в качестве опоры оси вращения либо заглушкой.
Технические характеристики
Сужающееся к хвосту отверстие заклепки обеспечивает надежное, но деликатное притягивание для предупреждения потенциального повреждения мягких или хрупких материалов
Расширяется радиально во время инсталляции чтобы обеспечить наилучшее заполнение отверстия
Меньшие текущие затраты чем при сварке или других заклепках
Идеальная опора для оси вращения либо заглушка
Опция: корпус из латуни горячего лужения для облегчения пайки и лучшей электропроводности
Устанавливается с использованием уникальной системы с подвижным сердечником для наиболее быстрой сборки
Может быть использована из резервуара для больших по размеру изделий и с использованием автоматизированного оборудования
Варианты применения
Автомобилестроение
Электронные компоненты
Тонколистовой металл
Электрическая инженерия, электромеханика
Компоненты пресс форм для литья под давлением
Блоки переключателей
Бытовая техника
Тонколистовой металл
Производство промышленного освещения
Спецификации
Размеры: 2.4 - 6.4 мм (3/32" - ¼")
Материалы: Алюминиевый сплав, Сталь и brass
Форма головы: Купол/гриб и Потайной
Установочное оборудование
|
753 |
7537 |
1121 - Chobert заклепка, полукруг, пустотелая, сталь, цинк

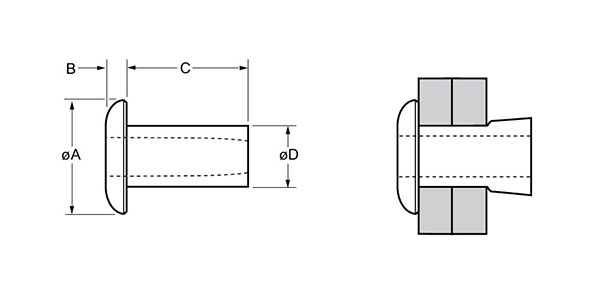

| ø | øA ± 0.3 | B | øD |
| 3.2 | 5.20 | 1.20 | 3.25 |
| 4.0 | 6.20 | 1.50 | 4.04 |
| 4.8 | 8.60 | 1.80 | 4.85 |
| 6.4 | 10.20 | 2.10 | 6.35 |
Длинна (мм)
| ø | C | Диапазон захвата |
|
|
| 01121-00404 |
3.2
3.26 - 3.34 |
3.20 | - 1.57 | 1.4 |
| 01121-00405 | 4.00 | 0.79 - 2.36 | ||
| 01121-00406 | 4.80 | 1.57 - 3.18 | ||
| 01121-00408 | 6.40 | 3.18 - 4.75 | ||
| 01121-00410 | 7.90 | 4.75 - 6.35 | ||
| 01121-00412 | 9.50 | 6.35 - 7.92 | ||
| 01121-00506 |
4.0
4.09 - 4.16 |
4.80 | 1.57 - 3.18 | 2.4 |
| 01121-00508 | 6.40 | 3.18 - 4.75 | ||
| 01121-00510 | 7.90 | 4.75 - 6.35 | ||
| 01121-00605 |
4.8
4.86 - 4.93 |
4.00 | - 1.57 | 3.2 |
| 01121-00607 | 5.60 | 1.57 - 3.18 | ||
| 01121-00609 | 7.20 | 3.18 - 4.75 | ||
| 01121-00611 | 8.80 | 4.75 - 6.35 | ||
| 01121-00613 | 10.0 | 6.35 - 7.92 | ||
| 01121-00615 | 12.0 | 7.92 - 9.52 | ||
| 01121-00617 | 13.50 | 9.52 - 11.10 | ||
| 01121-00619 | 15.10 | 11.10 - 12.70 | ||
| 01121-00809 |
6.4
6.36 - 6.42 |
7.20 | 3.18 - 4.75 | 4.4 |
| 01121-00811 | 8.80 | 4.75 - 6.35 | ||
| 01121-00813 | 10.00 | 6.35 - 7.92 | ||
| 01121-00815 | 12.00 | 7.92 - 9.52 |
